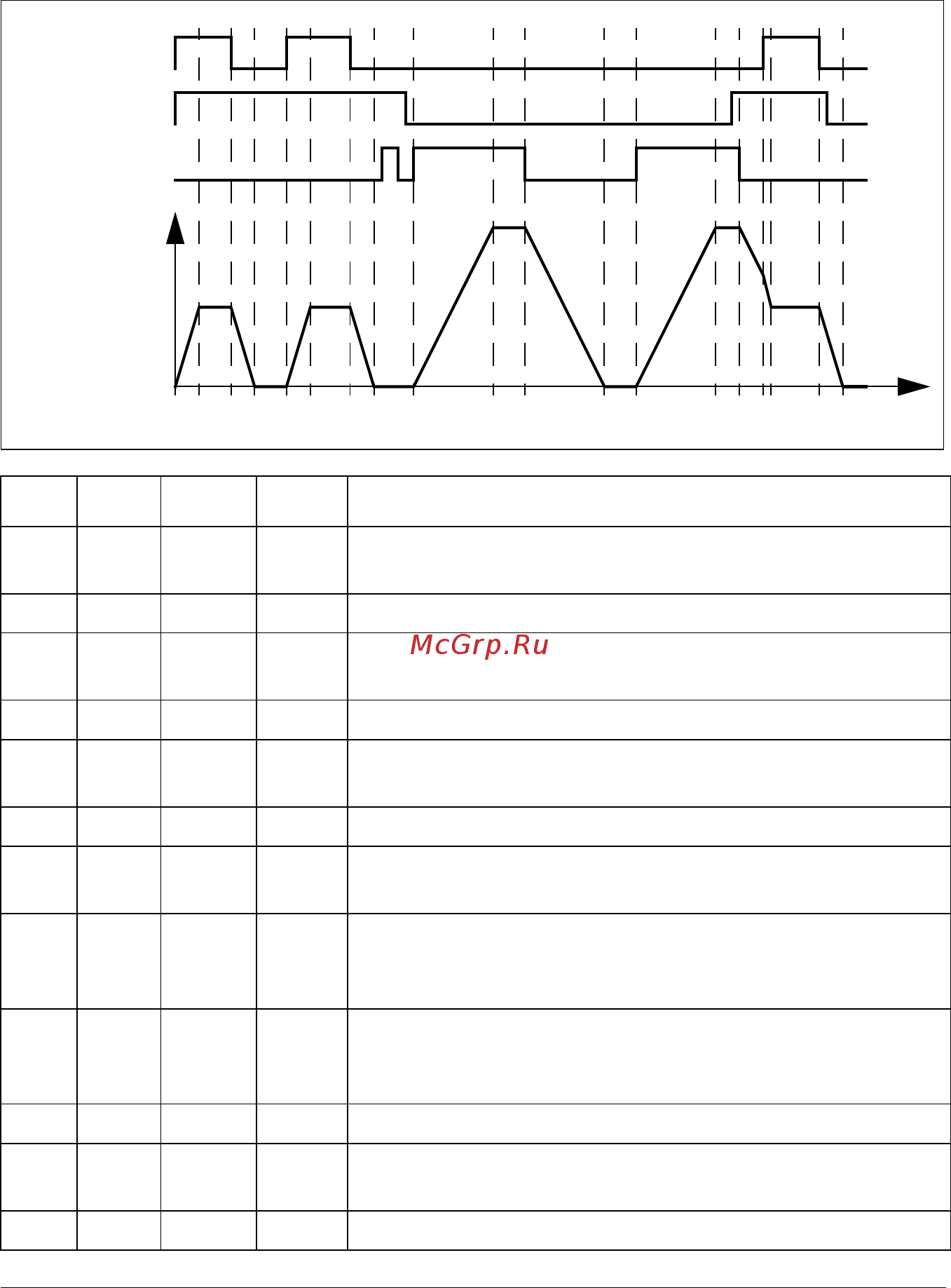

92 Программные функции
Команда толчка = состояние источника, заданное параметром 20.26
Источник пуска толчк.реж. 1 или 20.27 Источник пуска толчк.реж. 2
Разрешение толчка = состояние источника, заданное параметром 20.25
Разреш. толчкового режима
Команда пуска = состояние команды пуска привода.
Фаза
Коман-да
толчка
Разреше-
ние толчка
Коман-да
пуска
Описание
1-2 1 1 0 Привод разгоняет двигатель до толчковой скорости
с ускорением, заданным толчковой функцией.
2-3 1 1 0 Привод следует за сигналом задания толчка.
3-4 0 1 0 Привод тормозит двигатель до нулевой скорости
с замедлением, заданным толчковой функцией.
4-5 0 1 0 Привод остановлен.
5-6 1 1 0 Привод разгоняет двигатель до толчковой скорости
с ускорением, заданным толчковой функцией.
6-7 1 1 0 Привод следует за сигналом задания толчка.
7-8 0 1 0 Привод тормозит двигатель
до нулевой скорости с
замедлением, заданным толчковой функцией.
8-9 0 1->0 0 Привод остановлен. Пока включен сигнал разрешения
толчка, команда пуска игнорируется. После выключения
разрешения толчка требуется новая команда пуска.
9-10 x 0 1 Привод разгоняет двигатель до скорости,
соответствующей величине задания, с выбранным
ускорением (параметры 23.11…23.15).
10-11 x 0 1 Привод следует за сигналом задания скорости.
11-12 x 0 0 Привод тормозит двигатель
с выбранным замедлением
(параметры 23.11…23.15).
12-13 x 0 0 Привод остановлен.
2314568 11 13141516
t
71891210 17
Команда
толчка
Разрешение
толчка
Команда
пуска
Скорость
