64 Макросы управления
Макрос последовательного управления
Этот макрос создает конфигурацию ввода/вывода, в которой один сигнал
запускает двигатель в прямом направлении, а другой — в обратном. Чтобы
включить макрос, установите для параметра 96.04 Выбор макроса значение
Изменить.

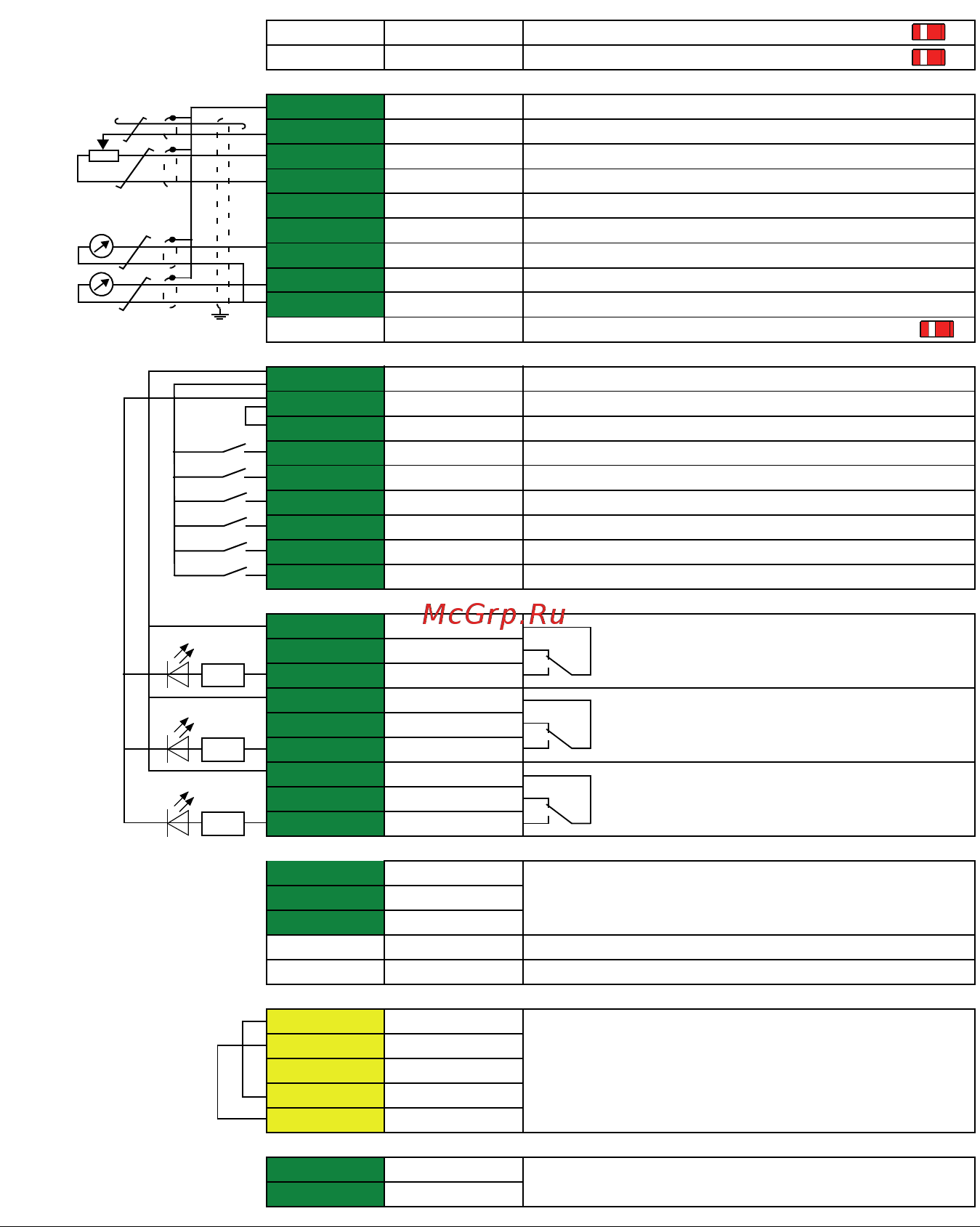

Стандартное подключение цепей управления для макроса
последовательного управления
Не
более
500 Ом
1…10 кОм
S1 AI1 U/I Выбор напряжения или тока для AI1:
S2 AI2 U/I Выбор напряжения или тока для AI2:
XI Опорное напряжение и аналоговые входы и выходы
1 SCR Экран кабеля управления (экран)
2 AI1
Внешнее задание частоты/скорости 1
: 0…10 В
3 AGND Общий аналоговых входов
4 +10V Опорное напряжение 10 В=
5 AI2 Не настроено
6 AGND Общий аналоговых входов
7 AO1 Выходная частота: 0 … 20 мА
8 AO2 Выходной ток: 0 … 20 мА
9 AGND Общий аналоговых выходов
S3 AO1 I/U Выбор напряжения или тока для AO1:
X2 и X3
Выход вспомогательного напряжения и программируемые цифровые входы
10 +24V
Выход вспомогательного напряжения +24 В=, не более 250 мА
11 DGND
Общий выходов вспомогательного напряжения
12 DCOM Общий всех цифровых входов
13 DI1 Пуск вперед; Если DI1 = DI2: Останов
14 DI2 Пуск назад
15 DI3 Выбор фиксированной скорости/частоты
1)
16 DI4 Выбор фиксированной скорости/частоты
1)
17 DI5
Набор плавных изменений 1 (0) / Набор плавных изменений 2 (1)
2)
18 DI6
Разрешение работы;
если 0, привод останавливается
X6, X7, X8 Релейные выходы
19 RO1C
Готов к пуску
250 В~ / 30 В=
2 A
20 RO1A
21 RO1B
22 RO2C
Работа
250 В~ / 30 В=
2 A
23 RO2A
24 RO2B
25 RO3C
Отказ (-1)
250 В~ / 30 В=
2 A
26 RO3A
27 RO3B
X5 EIA-485 Modbus RTU
29 B+
Встроенный Modbus RTU (EIA-485). См. главу
Управление по шине Fieldbus через встроенный
интерфейс Fieldbus (EFB) на стр. 385.
30 A-
31 DGND
S4 TERM
Выключатель оконечной нагрузки линии последовательной связи
S5 BIAS
Выключатель резисторов смещения линии последовательной связи
X4 Безопасное отключение крутящего момента
34 OUT1
Безопасное отключение крутящего момента. Соеди-
нение выполняется на заводе-изготовителе. Для
пуска привода необходимо замкнуть обе цепи. См.
главу Функция безопасного отключения крутя-
щего момента в Руководстве по монтажу и вводу
в эксплуатацию привода.
35 OUT2
36 SGND
37 IN1
38 IN2
X10 24 В~/=
40
24 В~/=- in
Только R5…R9: Внешний вход 24 В~/= для включения пита-
ния блока управления, когда отсоединено основное питание.
41
24 В~/=+ in
5)
4)
4)
4)
3)
См. примечания на
следующей странице.
