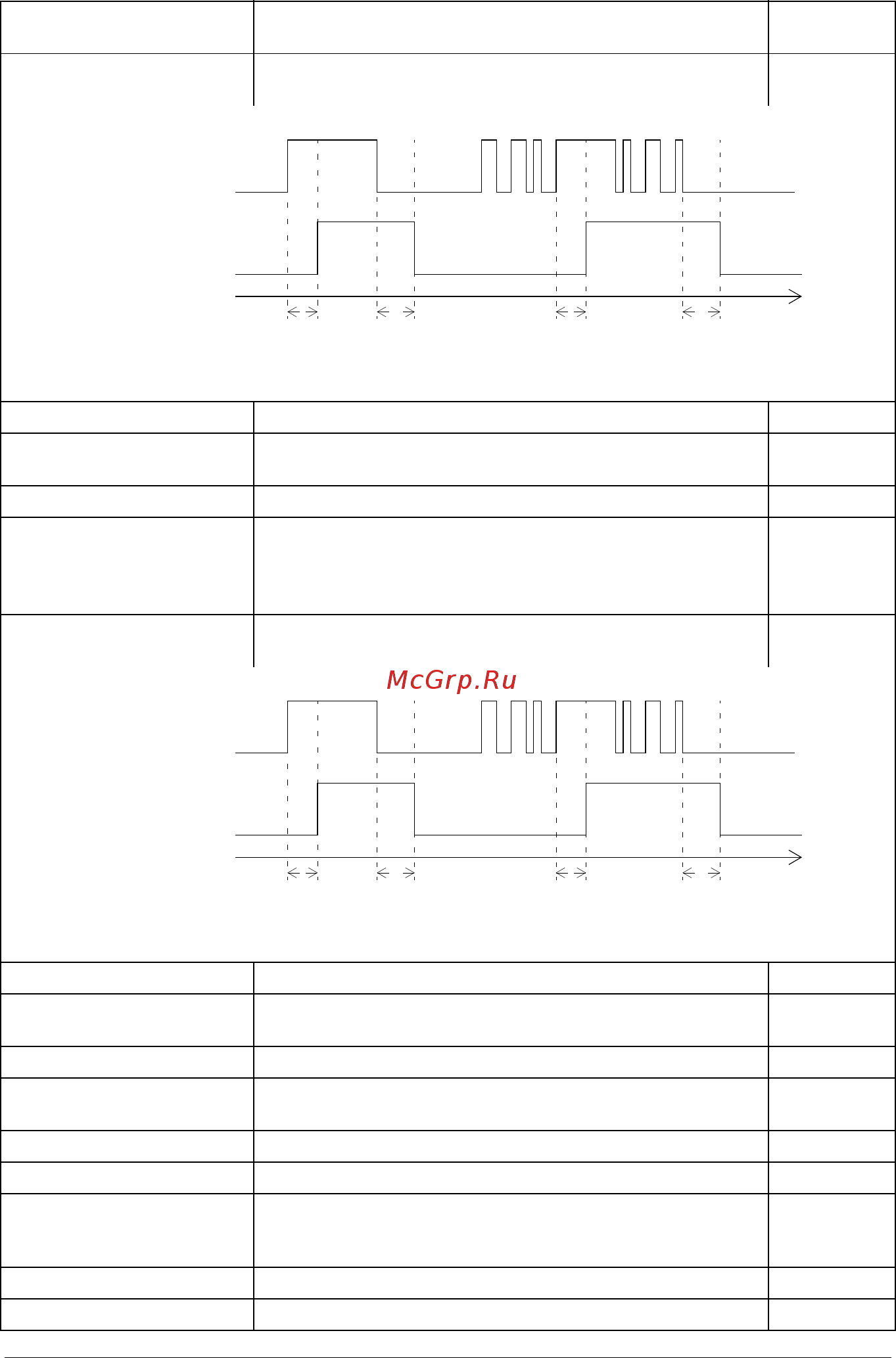

164 Параметры
15.08 Задержка вкл.
RO4
Определяет задержку активации для релейного выхода
RO4.
0,0 с
t
Вкл
= 15.08 Задержка вкл. RO4
t
Откл
= 15.09 Задержка выкл. RO4
0,0 … 3000,0 с Задержка активации для RO4. 10 = 1 с
15.09 Задержка выкл.
RO4
Определяет задержку деактивации для релейного выхода
RO4. См. параметр 15.08 Задержка вкл. RO4.
0,0 с
0,0 … 3000,0 с Задержка деактивации для RO4. 10 = 1 с
15.10 Источник RO5 Выбирает сигнал привода, подключаемый к релейному
выходу RO4.
Варианты выбора приведены в описании параметра
15.07 Источник RO4.
Обесточено
15.11 Задержка вкл.
RO5
Определяет задержку активации для релейного выхода RO5.
0,0 с
t
Вкл
= 15.11 Задержка вкл. RO5
t
Откл
= 15.12 Задержка выкл. RO5
0,0 … 3000,0 с Задержка активации для RO5. 10 = 1 с
15.12 Задержка выкл.
RO5
Определяет задержку деактивации для релейного выхода
RO5. См. параметр 15.11 Задержка вкл. RO5.
0,0 с
0,0 … 3000,0 с Задержка деактивации для RO5. 10 = 1 с
15.22 Конфигурация
DO1
Выбирает назначение выхода DO1. Цифровой
выход
Цифровой выход DO1 используется как цифровой выход.0
Частотный выход DO1 используется как частотный выход.1
15.23 Источник DO1 Выбирает сигнал привода, подключаемый к цифровому
выходу
DO1, когда для параметра 15.22 Конфигурация
DO1 выбран вариант Цифровой выход.
Обесточено
Обесточено Выход обесточен.0
Под напряжением На выход подается напряжение.1
№Наименование/
значение
Описание Умолч./
FbEq16
1
0
1
0
t
Вкл
t
Откл
t
Вкл
t
Откл
Состояние
выбранного
источника
Состояние
релейного выхода
Время
1
0
1
0
t
Вкл
t
Откл
t
Вкл
t
Откл
Состояние
выбранного
источника
Состояние
релейного выхода
Время
