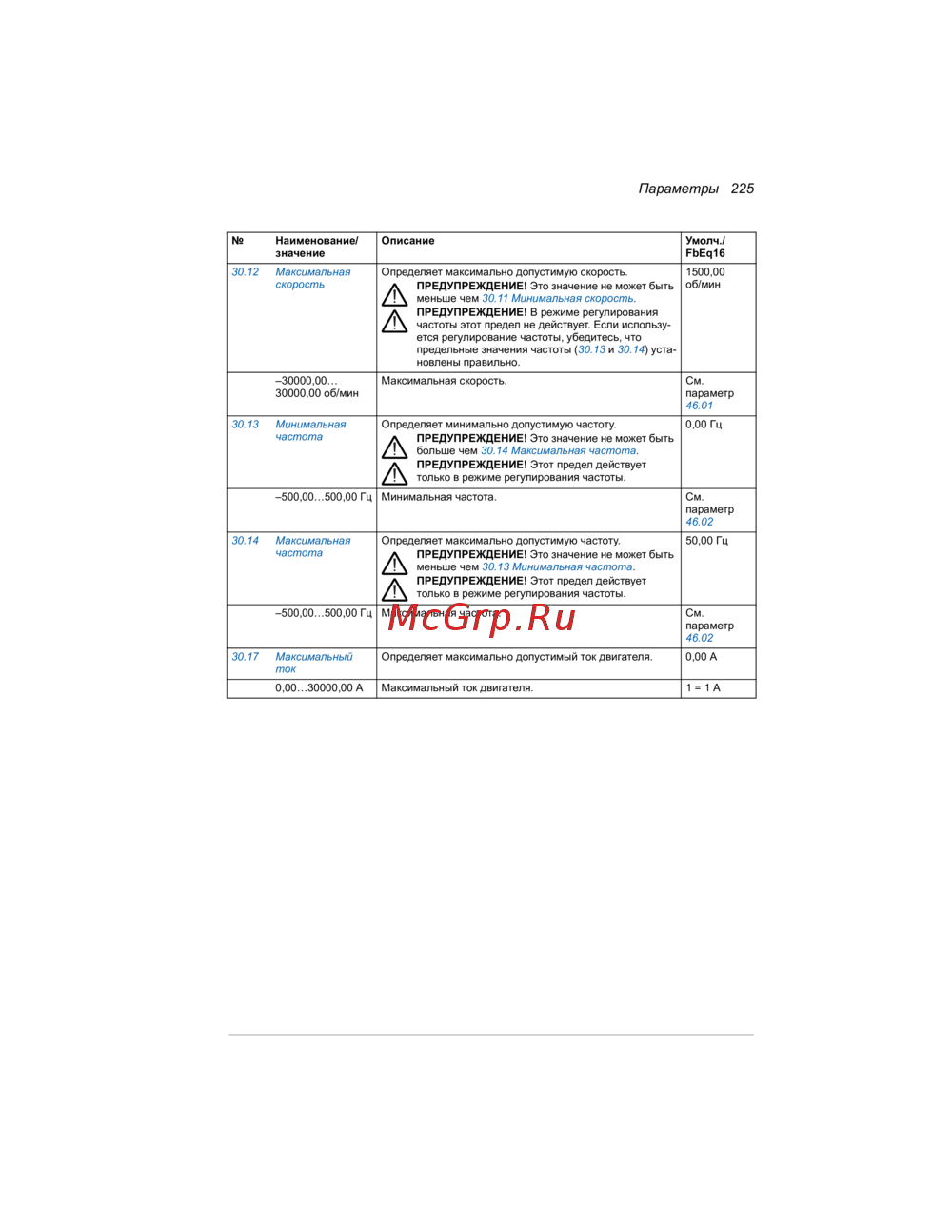

ABB ACS580 [229/448] Параметры 225
![ABB ACS580 [229/448] Параметры 225](/views2/1555510/page229/bge5.png)
Параметры 225
30.12 Максимальная
скорость
Определяет максимально допустимую скорость.
ПРЕДУПРЕЖДЕНИЕ! Это значение не может быть
меньше чем 30.11 Минимальная скорость.
ПРЕДУПРЕЖДЕНИЕ! В режиме регулирования
частоты этот предел не действует. Если использу-
ется регулирование частоты, убедитесь, что
предельные значения частоты (30.13 и 30.14) уста-
новлены правильно.
1500,00
об/мин
–30000,00…
30000,00 об/мин
Максимальная скорость. См.
параметр
46.01
30.13 Минимальная
частота
Определяет минимально допустимую частоту.
ПРЕДУПРЕЖДЕНИЕ! Это значение не может быть
больше чем 30.14 Максимальная частота.
ПРЕДУПРЕЖДЕНИЕ! Этот предел действует
только в режиме регулирования частоты.
0,00 Гц
–500,00…500,00 Гц
Минимальная частота. См.
параметр
46.02
30.14 Максимальная
частота
Определяет максимально допустимую частоту.
ПРЕДУПРЕЖДЕНИЕ! Это значение не может быть
меньше чем 30.13 Минимальная частота.
ПРЕДУПРЕЖДЕНИЕ! Этот предел действует
только в режиме регулирования частоты.
50,00 Гц
–500,00…500,00 Гц
Максимальная частота. См.
параметр
46.02
30.17 Максимальный
ток
Определяет максимально допустимый ток двигателя. 0,00 А
0,00…30000,00 АМаксимальный ток двигателя.1 = 1 А
№Наименование/
значение
Описание Умолч./
FbEq16
