Параметры 185

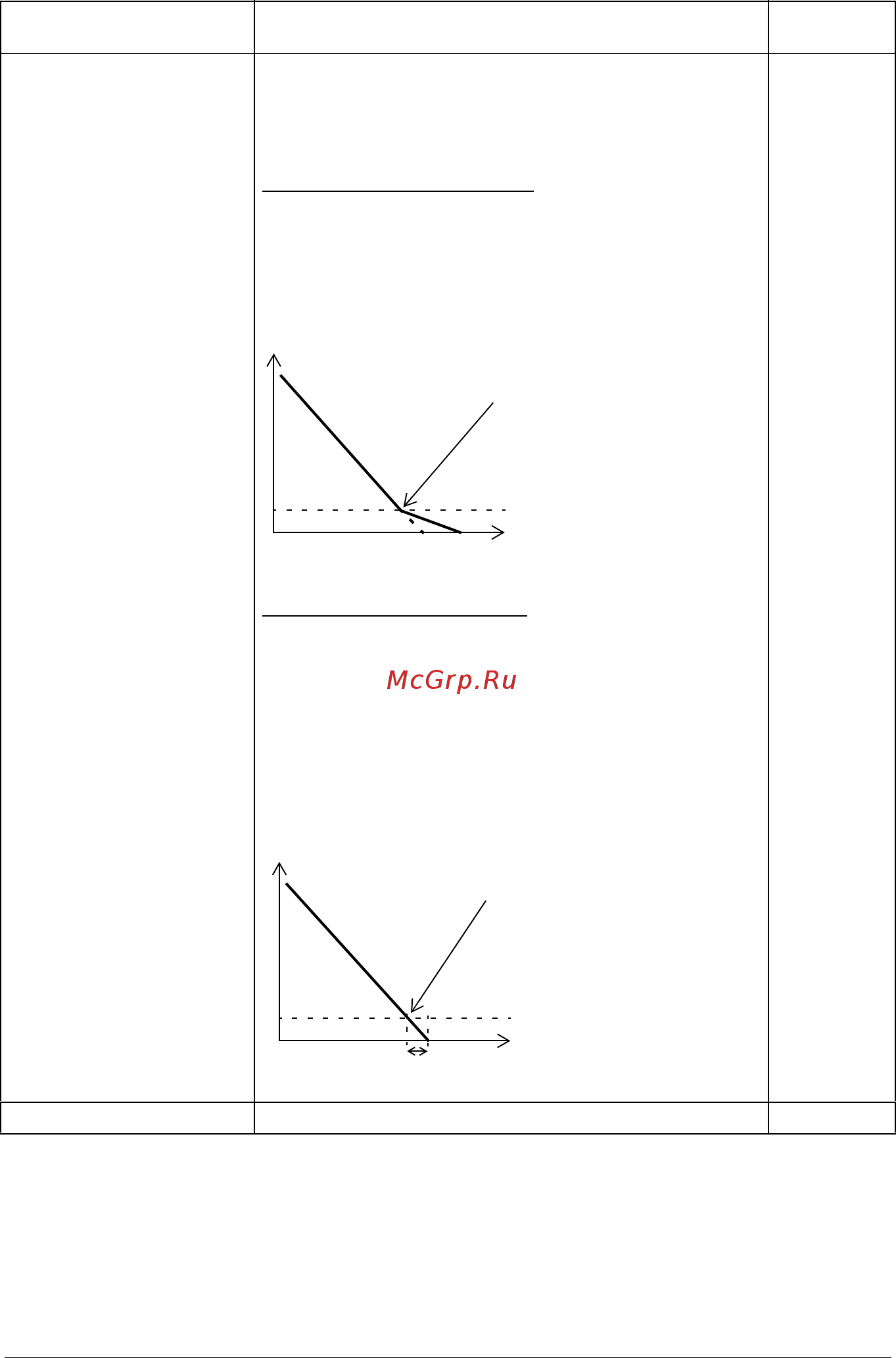

21.07 Задержка нулевой
скорости
Определяет значение задержки для функции задержки
нулевой скорости. Эта функция предназначена для
ситуаций, в которых требуется плавный и быстрый
перезапуск. В течение времени задержки привод точно
контролирует положение ротора двигателя.
0 мс
Без задержки нулевой скорости
:
Привод получает команду останова и снижает скорость с
заданным замедлением. Когда текущая скорость двигателя
упадет ниже значения параметра 21.06 Предел нулевой
скорости, модуляция инвертора прекращается и
двигатель останавливается выбегом.
С задержкой нулевой скорости
:
Привод получает команду останова и снижает скорость с
заданным замедлением. Когда текущая скорость двигателя
падает ниже значения параметра 21.06 Предел нулевой
скорости, включается функция задержки нулевой скорос-
ти. Во время задержки регулятор скорости удерживается
в рабочем состоянии: модулятор инвертора работает,
двигатель намагничен и привод готов к быстрому переза-
пуску. Задержка нулевой скорости может использоваться,
например, совместно с толчковой функцией.
0…30000 мс Задержка нулевой скорости.1 = 1 мс
№Наименование/
значение
Описание Умолч./
FbEq16
Регулятор скорости
выключен: двигатель
останавливается выбегом.
21.06 Предел нулевой
скорости
Скорость
Время
Регулятор скорости
продолжает работать.
Двигатель замедляется до
истинной нулевой скорости.
21.06 Предел нулевой
скорости
Скорость
Время
Задержка
