Запуск, управление с использованием входов/выходов и идентификационный прогон 21

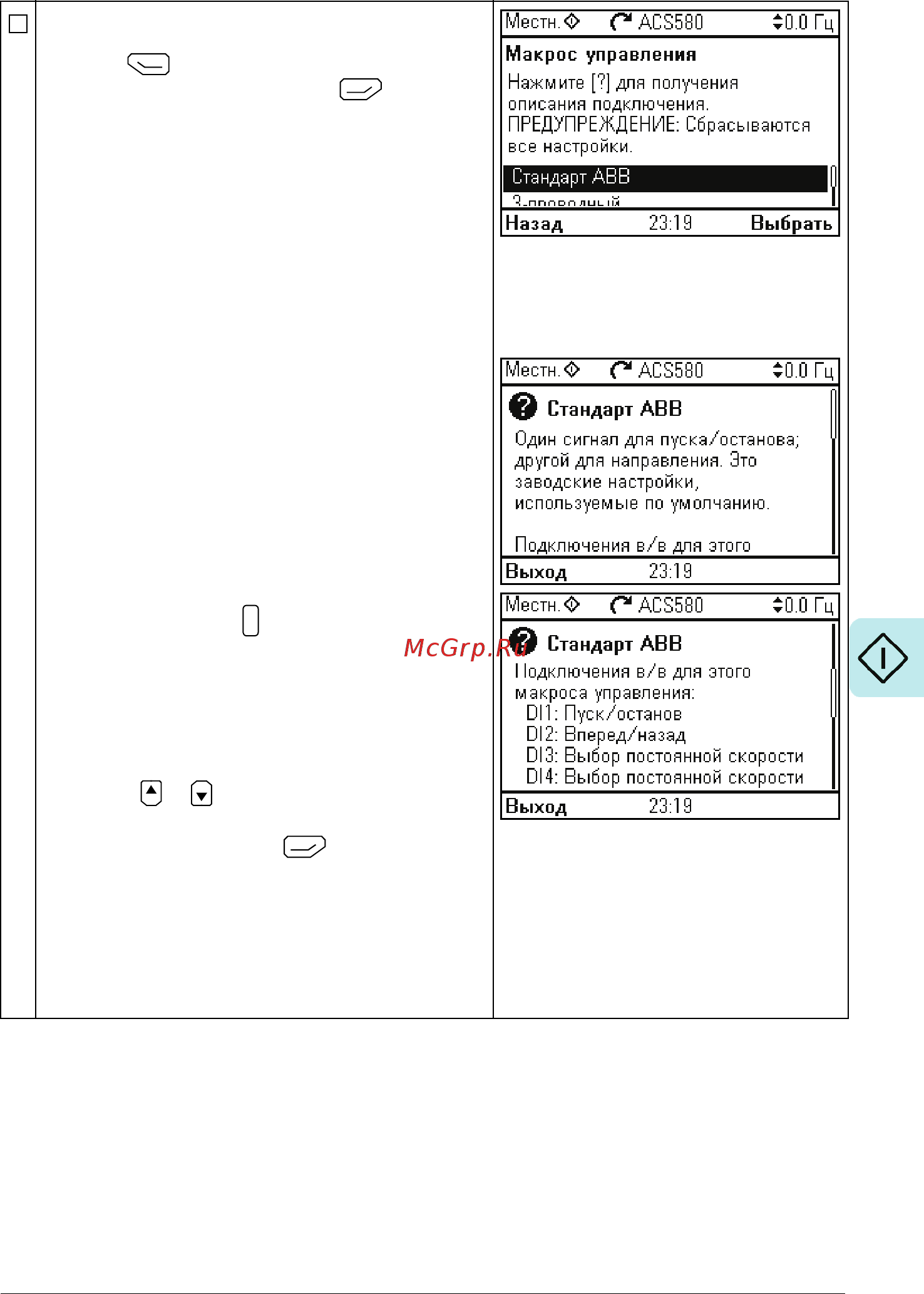

Чтобы сменить используемый макрос,
выберите новый макрос и
нажмите (Выбрать), или вернитесь
обратно без изменений, нажав (Назад).
Примечания:
• При смене макроса сбрасываются все
настройки, кроме данных двигателя, до зна-
чений выбранного макроса, используемых
по умолчанию.
• При смене макроса сбрасываются все
настройки, кроме данных двигателя, до зна-
чений выбранного макроса, используемых
по умолчанию.
• При смене макроса одновременно меняется
способ использования сигналов ввода/вывода
в приводе. Убедитесь, что фактическое под-
ключение входов/выходов и использование
входов/выходов в программе управления
согласуются между собой. Можно проверить
текущее использование входов/выходов в
меню
Ввод/вывод
, которое вызывается из
Главного меню
(см. стр. 23).
Чтобы получить информацию о выбранном
макросе, нажмите . Справочная страница
показывает сведения об использовании
сигналов и подключении входов/выходов.
Подробности о схемах подключения
входов/выходов см. в главе Макросы
управления на стр. 59.
Для просмотра страницы используйте
стрелки и .
Чтобы вернуться в подменю Макрос
управления, нажмите (Выход).
• Все макросы по умолчанию
используют ска-
лярное управление двигателем. Если вместо
этого требуется использовать векторное
управление двигателем, выберите Меню -
Основные настройки - Двигатель - Режим
управления и следуйте указаниям.
?
