![Danfoss VLT HVAC Drive FC-102P90KT4 [103/220] Уведомление](/views2/1559651/page103/bg67.png)
91
L1
L2
L3
92
93
91
L1
L2
L3
92
93
99
95
96
97
98
88
89
81
82
U
V
W
DC-
DC+
R-
R+
130BA719.10

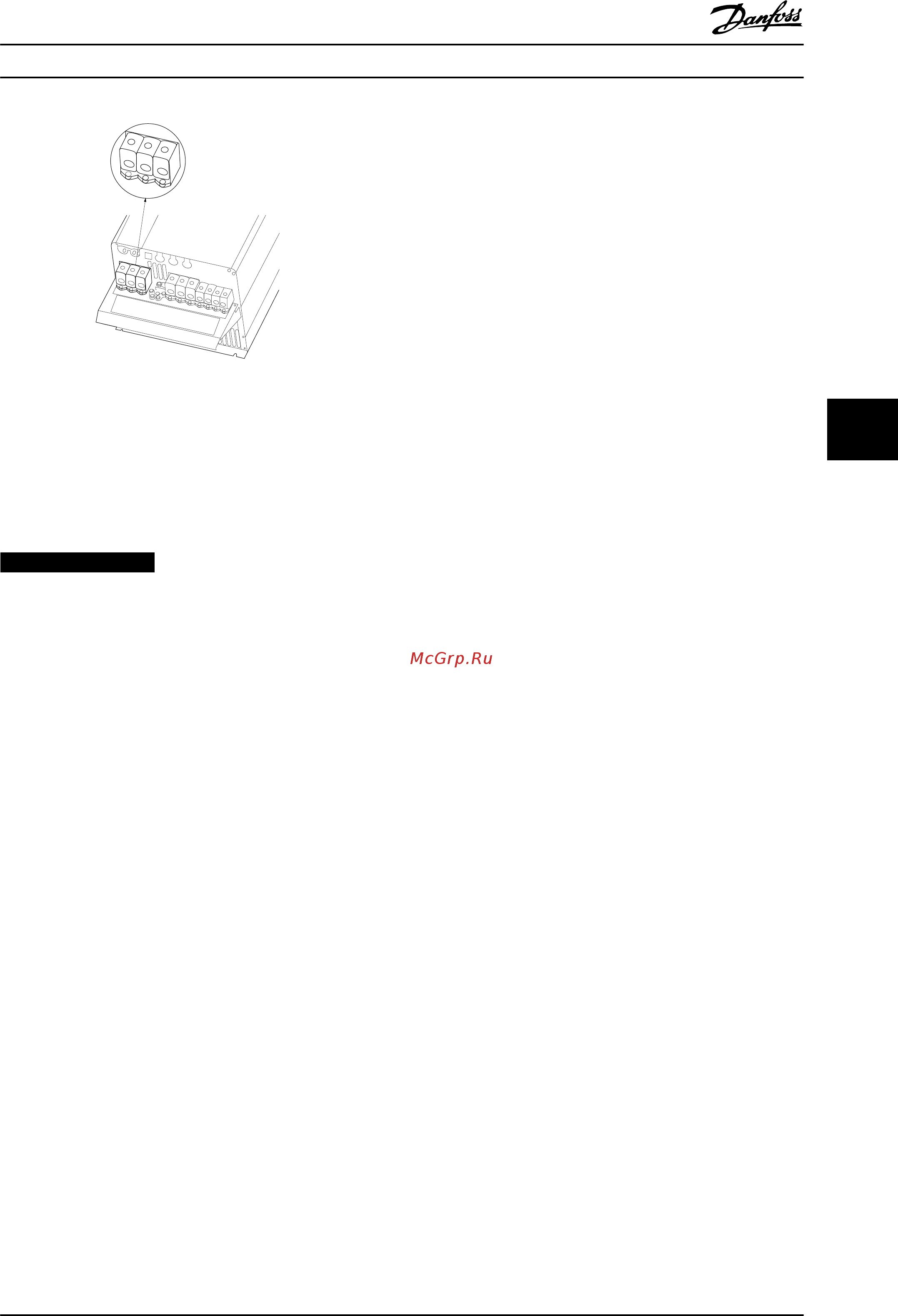

Рисунок 6.13 Подключение сети питания, корпуса типа С4
(IP20).
Обычно силовые кабели для подключения сети не
имеют экранов.
6.1.4 Подключение двигателя
УВЕДОМЛЕНИЕ
Для соответствия требованиям по защите от
электромагнитного
излучения и ЭМС необходимо
использовать экранированные/защищенные кабели.
Подробнее см. глава 2.9.2 Результаты испытаний
ЭМС.
См. глава
9 Общие технические требования и
устранение неисправностей для правильного
определения размеров поперечного сечения и длины
кабеля двигателя.
Экранирование кабелей:
Избегайте монтажа с помощью скрученных концов
экрана (скруток). Это снижает эффективность
экранирования на высоких частотах. Если необходимо
разорвать экран для монтажа разъединителя или
контактора двигателя, в дальнейшем следует
восстановить непрерывность экрана, обеспечивая
минимально возможное сопротивление высоких частот.
Присоедините экран кабеля двигателя к развязывающей
панели преобразователя частоты и к металлическому
корпусу двигателя.
При подключении экрана обеспечьте максимально
возможную площадь контакта (применяйте кабельный
зажим). Такое соединение выполняют с использованием
монтажных приспособлений, входящих в комплект
поставки преобразователя частоты.
Если возникает необходимость разрезания экрана для
установки разъединителя или реле двигателя,
восстановите затем его непрерывность с обеспечением
минимально возможного сопротивления высоких
частот.
Длина и сечение кабелей
Преобразователь
частоты был испытан с кабелем
заданной длины и заданного сечения. При увеличении
сечения возрастает емкость кабеля и, следовательно,
увеличивается ток утечки, поэтому длину кабеля
следует соответственно уменьшить. Для снижения
уровня шума и токов утечки кабель двигателя должен
быть как можно более коротким.
Частота коммутации
При использовании преобразователей частоты
совместно с синусоидными фильтрами,
предназначенными для снижения акустических шумов
двигателя, частота коммутации должна устанавливаться
в соответствии с инструкцией к синусоидному фильтру
в 14-01 Частота коммутации.
1. Прикрепите развязывающую панель к нижней
части преобразователя частоты с помощью
винтов и шайб из пакета с комплектом
принадлежностей.
2. Присоедините кабель двигателя к клеммам 96
(U), 97 (V), 98 (W).
3. Присоедините провод к зажиму заземления
(клемма 99) на развязывающей панели винтами
из пакета с комплектом принадлежностей.
4. Вставьте вилку с клеммами 96 (U), 97 (V), 98 (W)
(для приводов мощностью до 7,5 кВт) и кабель
двигателя в гнездо терминала с надписью
MOTOR (двигатель).
5. Прикрепите экранированный кабель к
развязывающей панели винтами с шайбами из
пакета с комплектом принадлежностей.
К преобразователю частоты могут подключаться
стандартные трехфазные асинхронные двигатели всех
типов. Небольшие электродвигатели обычно
подключают по схеме звезды (230/400 В, Y). Мощные
двигатели подключают по схеме треугольника (400/690
В, Δ). Схема подключения и напряжение указаны на
паспортной табличке двигателя.
Процедура
1. Зачистите часть внешней изоляции кабеля.
2. Поместите зачищеный провод под кабельный
зажим, чтобы установить механический и
электрический контакт между экраном кабеля
и землей.
3. Подключите кабель заземления к ближайшей
клемме заземления в соответствии с
инструкциями по заземлению.
4. Подключите проводку трехфазного двигателя к
клеммам 96 (U), 97 (V) и 98 (W), см. Рисунок 6.14.
Электрический монтаж Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 101
6 6
