УВЕДОМЛЕНИЕ
Если выключатель фильтра ВЧ-помех не выключается
и
преобразователь частоты работает в
изолированных сетях, замыкания на землю могут
потенциально привести к накоплению заряда в
промежуточной цепи и вызвать повреждение
конденсаторов постоянного тока или сократить срок
службы изделия.
6.9 Датчик остаточного тока
Для дополнительной защиты используйте, при условии
соблюдения
местных норм и правил техники
безопасности, реле RCD или многократное защитное
заземление.
В случае замыкания на землю постоянная составляющая
тока может превратиться в ток короткого замыкания.
Если используются реле RCD, соблюдайте местные
нормы и правила. Реле должны быть рассчитаны на
защиту трехфазного оборудования с мостовым
выпрямителем и на кратковременный разряд при
включении питания (дополнительную информацию см. в
разделе глава 2.11 Ток утечки на землю .
6.10 Окончательная настройка и
испытания
Для проверки настройки и работоспособности
преобразователя
частоты выполните следующие
операции.
Операция 1. Найдите паспортную табличку двигателя
УВЕДОМЛЕНИЕ
Двигатель может быть подключен по схеме звезды (Y)
или треугольника (Δ). Эти сведения указаны в данных
с паспортной таблички двигателя.
3~ MOTOR NR. 1827421 2003
S/E005A9
1,5 KW
n 31,5 /MIN. 400 Y V
n 1400 /MIN. 50 Hz
cos 0,80 3,6 A
1,7L
B IP 65 H1/1A
130BT307.10
BAUER D-7 3734 ESLINGEN

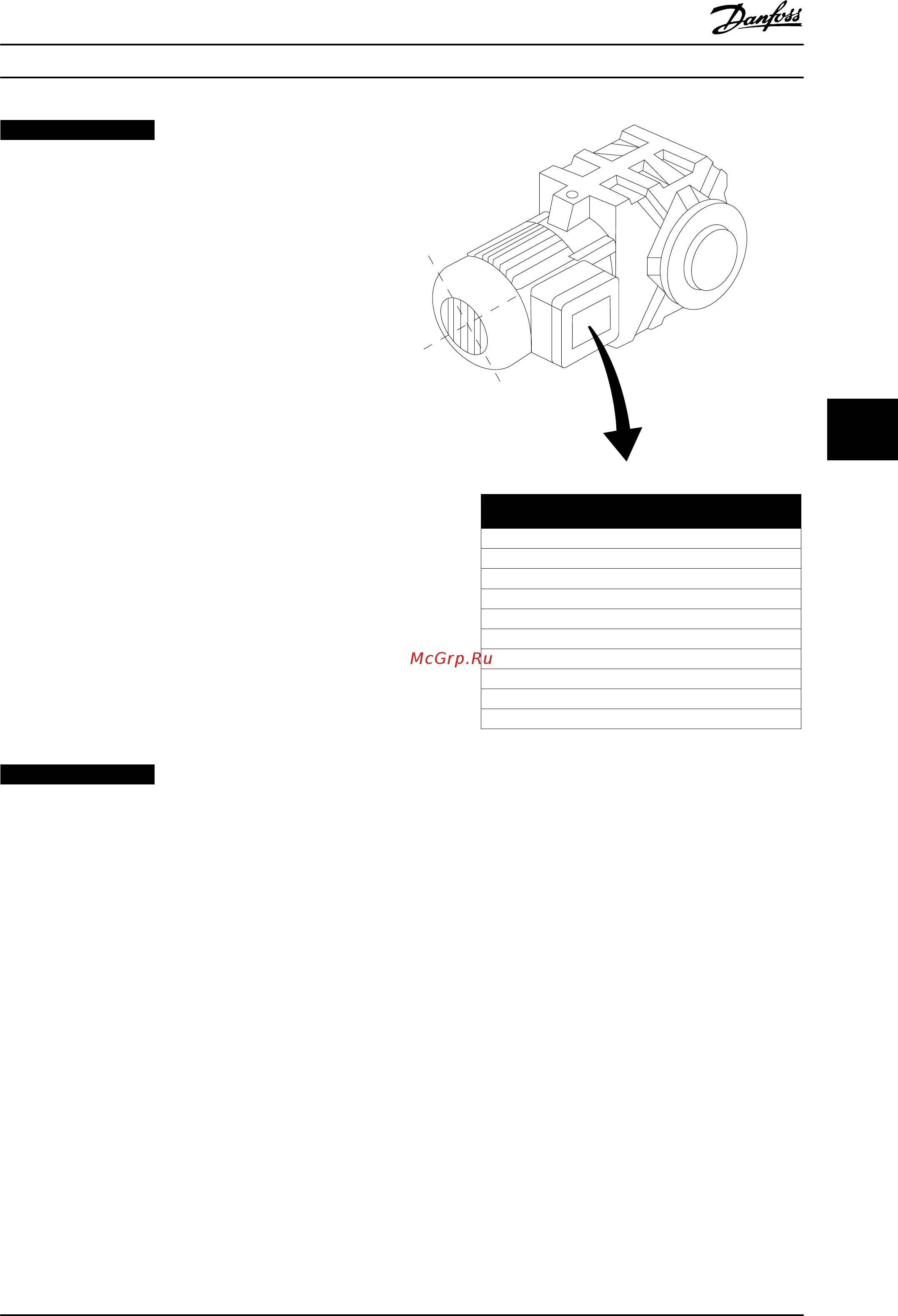

Рисунок 6.69 Паспортная табличка двигателя
Операция
2. Введите данные с паспортной таблички
двигателя в этот перечень параметров.
Для доступа к перечню сначала нажмите кнопку [Quick
Menu] (Быстрое меню), затем выберите пункт «Q2
Быстрая настройка».
1.
1-20 Мощность двигателя [кВт].
1-21 Мощность двигателя [л.с.].
2.
1-22 Напряжение двигателя.
3.
1-23 Частота двигателя.
4.
1-24 Ток двигателя.
5.
1-25 Номинальная скорость двигателя.
