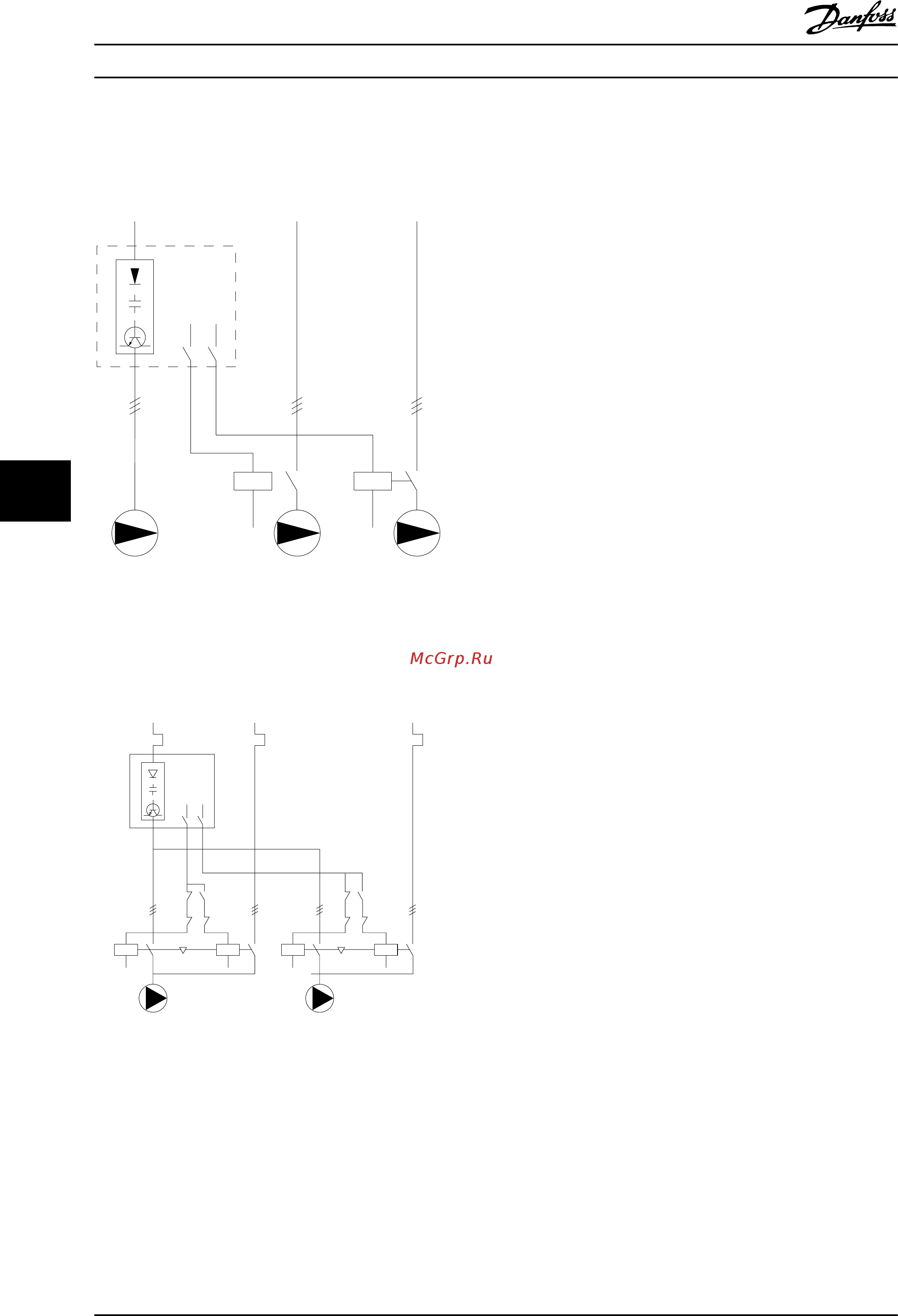

7.1.11 Схема подключения насосов с
фиксированной
и переменной
скоростью
L1/L2/L3 L1/L2/L3 L1/L2/L3
Power Section
RELAY 1
RELAY 2
130BA376.10
Рисунок 7.9 Схема подключения насосов с фиксированной
и
переменной скоростью
7.1.12 Схема соединений для
чередования
ведущего насоса
130BA377.13
L1/L2/L3
FC
L1/L2/L3
L1/L2/L3
k3
k2
k3
k1
K2
K1
K1
K1
K4
K3
K4
K3
R1
R2
Рисунок 7.10 Схема соединений для чередования ведущего
насоса
Каждый насос должен быть подключен к двум
контакторам
(K1/K2 и K3/K4) с механической
блокировкой. Должны быть предусмотрены тепловые
реле или иные средства защиты двигателей в
соответствии с местными правилами или
индивидуальными требованиями.
•
RELAY 1 (R1) и RELAY 2 (R2) — это реле,
встроенные в преобразователь частоты.
•
Когда реле обесточены, реле, получившее
сигнал первым, включает контактор, который
соответствует насосу, управляемому этим реле.
Например, реле RELAY 1, включает контактор
K1, насос которого становится ведущим.
•
Контактор K1 блокирует контактор K2
механически, предотвращая подключение сети
питания на выход преобразователя частоты
(через контактор K1).
•
Вспомогательный размыкающий контакт
контактора K1 предотвращает включение
контактора K3.
•
РЕЛЕ 2 управляет контактором K4, который
включает и выключает насос, имеющий
фиксированную скорость.
•
При чередовании оба реле обесточиваются, и
теперь РЕЛЕ 2 будет получать сигнал
срабатывания в качестве первого реле.
Примеры применения Руководство по проектированию
146 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
