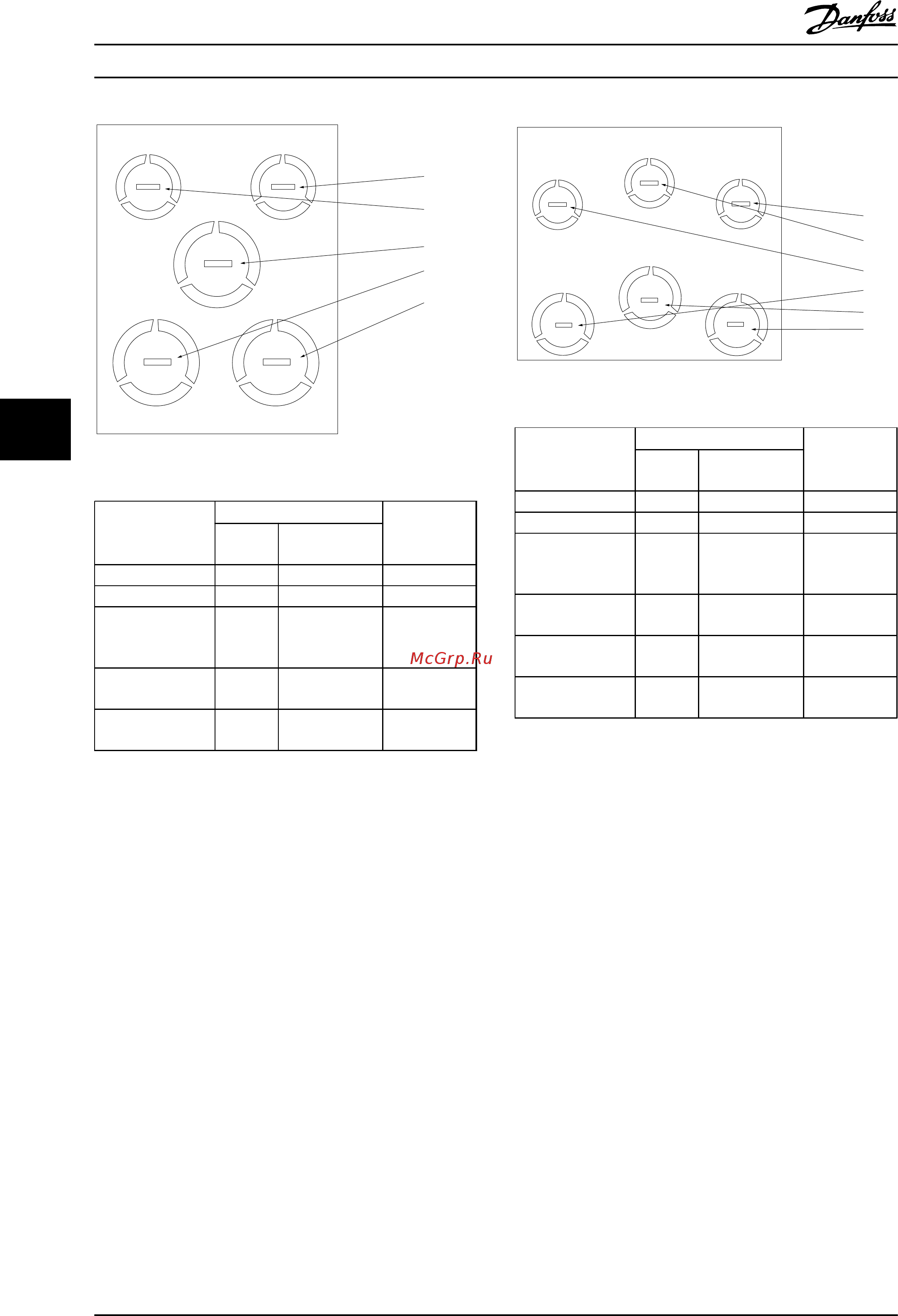

130BB656.10
Рисунок 6.21 A2 - IP21
Номер отверстия
и
рекомендуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL
[дюймы]
[мм]
1) Сеть 3/4 28,4 M25
2) Двигатель 3/4 28,4 M25
3) Тормоз/
разделение
нагрузки
3/4 28,4 M25
4) Кабель
управления
1/2 Кабель
управления22,5
M20
5) Кабель
управления
1/2 Кабель
управления22,5
M20
Таблица 6.3 Пояснения к Рисунок
6.21
1) Допуск
±
0,2 мм
[4]
[5]
[6]
[1]
[3]
[2]
130BB657.10
Рисунок 6.22 A3 — IP21
Номер отверстия
и рекомендуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL
[дюймы]
[мм]
1) Сеть 3/4 28,4 M25
2) Двигатель 3/4 28,4 M25
3) Тормоз/
разделение
нагрузки
3/4 28,4 M25
4) Кабель
управления
1/2 Кабель
управления22,5
M20
5) Кабель
управления
1/2 Кабель
управления22,5
M20
6) Кабель
управления
1/2 Кабель
управления22,5
M20
Таблица 6.4 Пояснения к Рисунок
6.22
1) Допуск
±
0,2 мм
Электрический монтаж Руководство по проектированию
104 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
