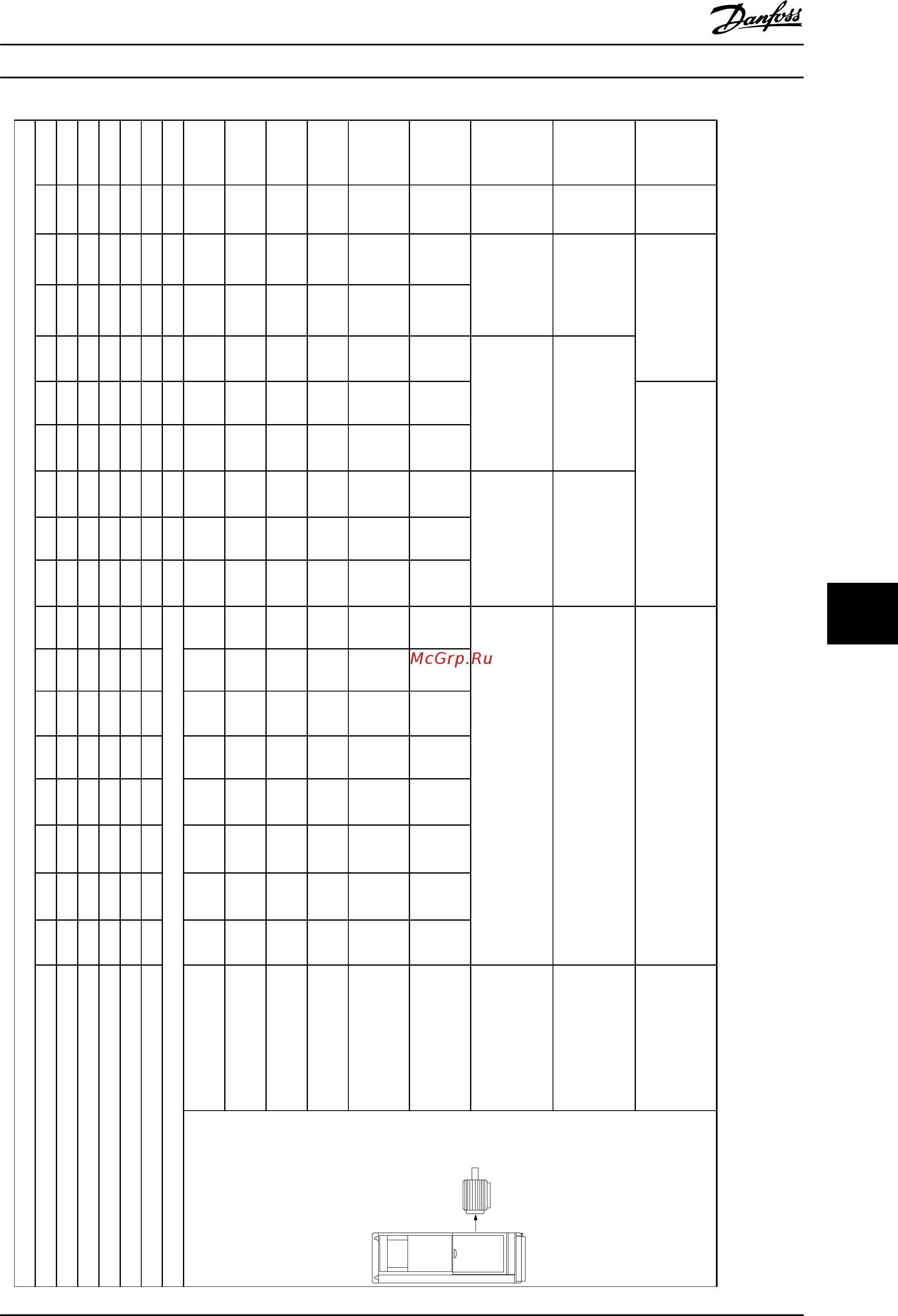

Питание от сети 3 x 525–600 В пер. тока — нормальная перегрузка (NO) 110 % в течение 1 минуты
Размер: P1K1 P1K5 P2K2 P3K0 P3K7 P4K0 P5K5 P7K5 P11K P15K P18K P22K P30K P37K P45K P55K P75K P90K
Типичная выходная мощность на валу [кВт] 1,1 1,5 2,2 3 3,7 4 5,5 7,5 11 15 18,5 22 30 37 45 55 75 90
IP20/шасси A3 A3 A3 A3 A2 A3 A3 A3 B3 B3 B3 B4 B4 B4 C3 C3 C4 C4
IP21/NEMA 1 A3 A3 A3 A3 A2 A3 A3 A3 B1 B1 B1 B2 B2 C1 C1 C1 C2 C2
IP55/NEMA 12 A5 A5 A5 A5 A5 A5 A5 A5 B1 B1 B1 B2 B2 C1 C1 C1 C2 C2
IP66/NEMA 12 A5 A5 A5 A5 A5 A5 A5 A5 B1 B1 B1 B2 B2 C1 C1 C1 C2 C2
Выходной ток
130BA058.10
Непрерывный
(3 x 525–550 В) [A]
2,6 2,9 4,1 5,2 - 6,4 9,5 11,5 19 23 28 36 43 54 65 87 105 137
Прерывистый
(3
x 525–550 В) [A]
2,9 3,2 4,5 5,7 - 7,0 10,5 12,7 21 25 31 40 47 59 72 96 116 151
Непрерывный
(3
x 525–600 В) [A]
2,4 2,7 3,9 4,9 - 6,1 9,0 11,0 18 22 27 34 41 52 62 83 100 131
Прерывистый
(3
x 525–600 В) [A]
2,6 3,0 4,3 5,4 - 6,7 9,9 12,1 20 24 30 37 45 57 68 91 110 144
Непрерывная
мощность
(525
В пер. тока) [кВА]
2,5 2,8 3,9 5,0 - 6,1 9,0 11,0 18,1 21,9 26,7 34,3 41 51,4 61,9 82,9 100 130,5
Непрерывная
мощность
(575
В пер. тока) [кВА]
2,4 2,7 3,9 4,9 - 6,1 9,0 11,0 17,9 21,9 26,9 33,9 40,8 51,8 61,7 82,7 99,6 130,5
Макс. сечение кабеля,
IP21/55/66
(сеть,
двигатель, тормоз)
[мм²]/[AWG]
2)
4/10 10/7 25/4 50/1/0
95/
4/0
120/
MCM
250
Макс. поперечное
сечение кабеля, IP20
(сеть, двигатель,
тормоз) [мм²]/[AWG]
2)
4/10 16/6 35/2 50/1/0
95/
4/0
150/
MCM
250
5)
С размыкающим
переключателем
в
комплекте поставки:
4/10 16/6 35/2 70/3/0
185/
350 тыс.
круг.
милов
Таблица 9.5
5)
С торможением и разделением нагрузки 95/4/0
Общие технические требовани... Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 175
