8 Установка и настройка
8.1 Установка и настройка
8.1.1 Краткое описание
RS-485 — интерфейс двухпроводной шины,
совместимый
с топологией многоабонентской сети, в
которой узлы могут подключаться по шине или через
ответвительные кабели от общей магистральной линии.
Всего к одному сегменту сети может быть подключено
до 32 узлов.
Сегменты сети разделены ретрансляторами.
УВЕДОМЛЕНИЕ
Каждый ретранслятор действует как узел внутри
сегмента,
в котором он установлен. Каждый узел в
составе данной сети должен иметь уникальный адрес,
не повторяющийся в остальных сегментах.
Замкните каждый сегмент на обоих концах, используя
либо
конечный переключатель (S801) преобразователей
частоты, либо оконечную резисторную схему со
смещением. Всегда используйте экранированную витую
пару (STP) и следуйте общепринятым способам монтажа.
Большое значение имеет обеспечение низкого
импеданса заземления экрана в каждом узле, в том
числе по высоким частотам. Подключите экран с
большой поверхностью к «земле» с помощью,
например, кабельного зажима или проводящего
кабельного уплотнения. Может потребоваться
применение кабелей выравнивания потенциалов с
целью создания одинакового потенциала по всей сети,
особенно в установках с кабелями большой длины.
Для предотвращения несогласования импедансов
всегда используйте во всей сети кабели одного типа.
Подключайте двигатель к преобразователю частоты
экранированным кабелем.
Кабель Экранированная витая пара (STP)
Импеданс
[Ом]
120
Длина
кабеля
[м]
Не более 1200 м (включая ответвительные
линии)
Не более 500 м между станциями
Таблица 8.1 Технические характеристики кабелей
При помощи стандартного интерфейса RS-485 к одному
контроллеру
(или главному устройству) могут быть
подключены один или несколько преобразователей
частоты. Клемма 68 соединяется с сигнальным
проводом P (TX+, RX+), а клемма 69 — с сигнальным
проводом N (TX-,RX-). См. чертежи в глава 6.8.3
Заземление экранированных кабелей управления.
Если к главному устройству подключается более одного
преобразователя частоты, используется параллельное
соединение.
130BA060.11
68 69 68 69 68 69
RS 485
RS 232
USB
+
-

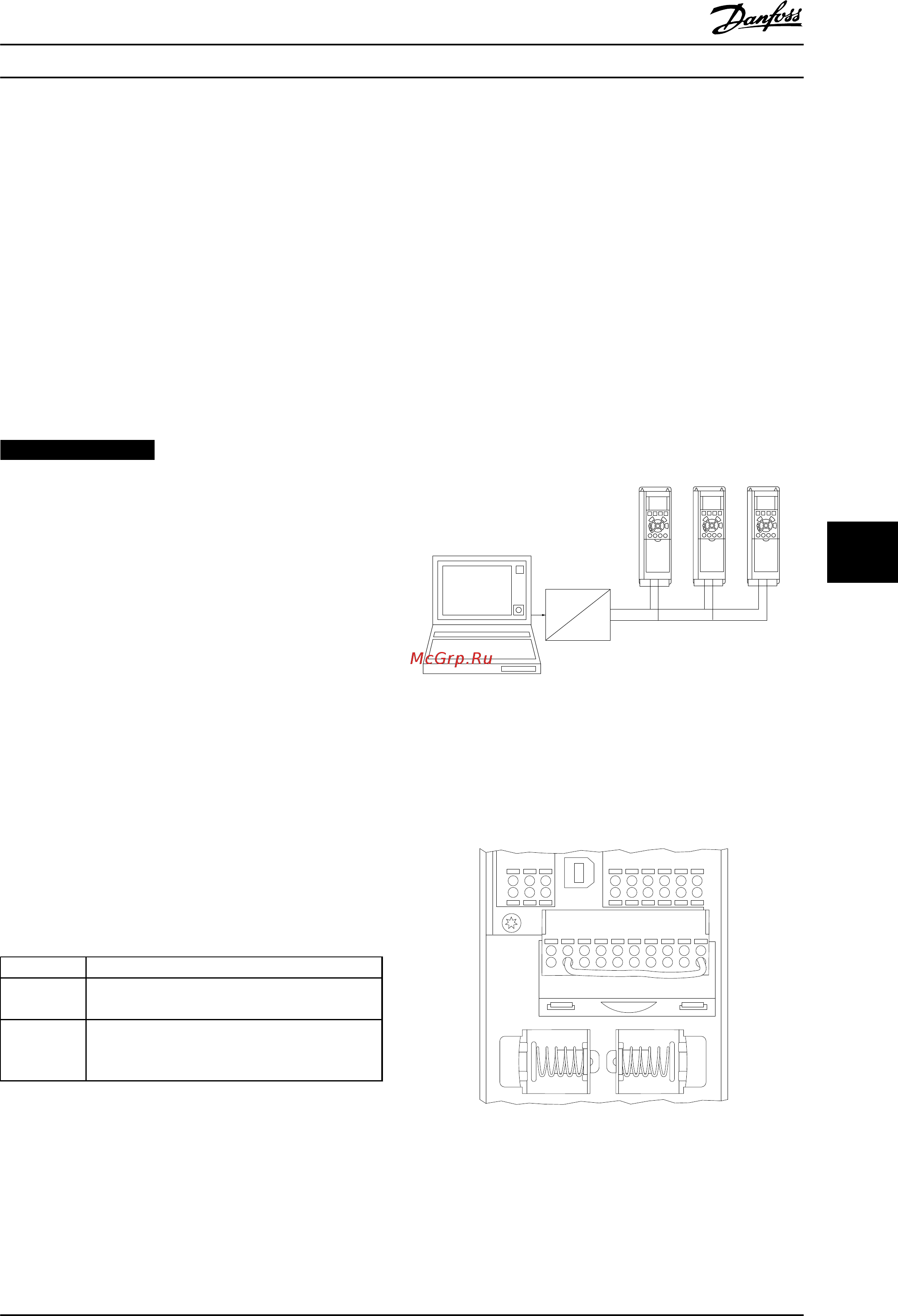

Рисунок 8.1 Параллельные соединения
Чтобы избежать появления в экране токов
выравнивания
потенциалов, заземлите экран кабеля с
помощью клеммы 61, которая соединена с корпусом
через резистивно-емкостную цепь (RC-link).
130BB021.10
12 13 18 19 27 29 32
33 20 37
Remove jumper to enable Safe Stop
61 68 69 39 42 50 53 54 55
Рисунок 8.2 Клеммы платы управления
Установка и настройка Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 149
