5. Момент затяжки клемм должен соответствовать
данным,
указанным в глава 6.1.1 Крутящий
момент.
130BD531.10
U
V
W
96
97
98

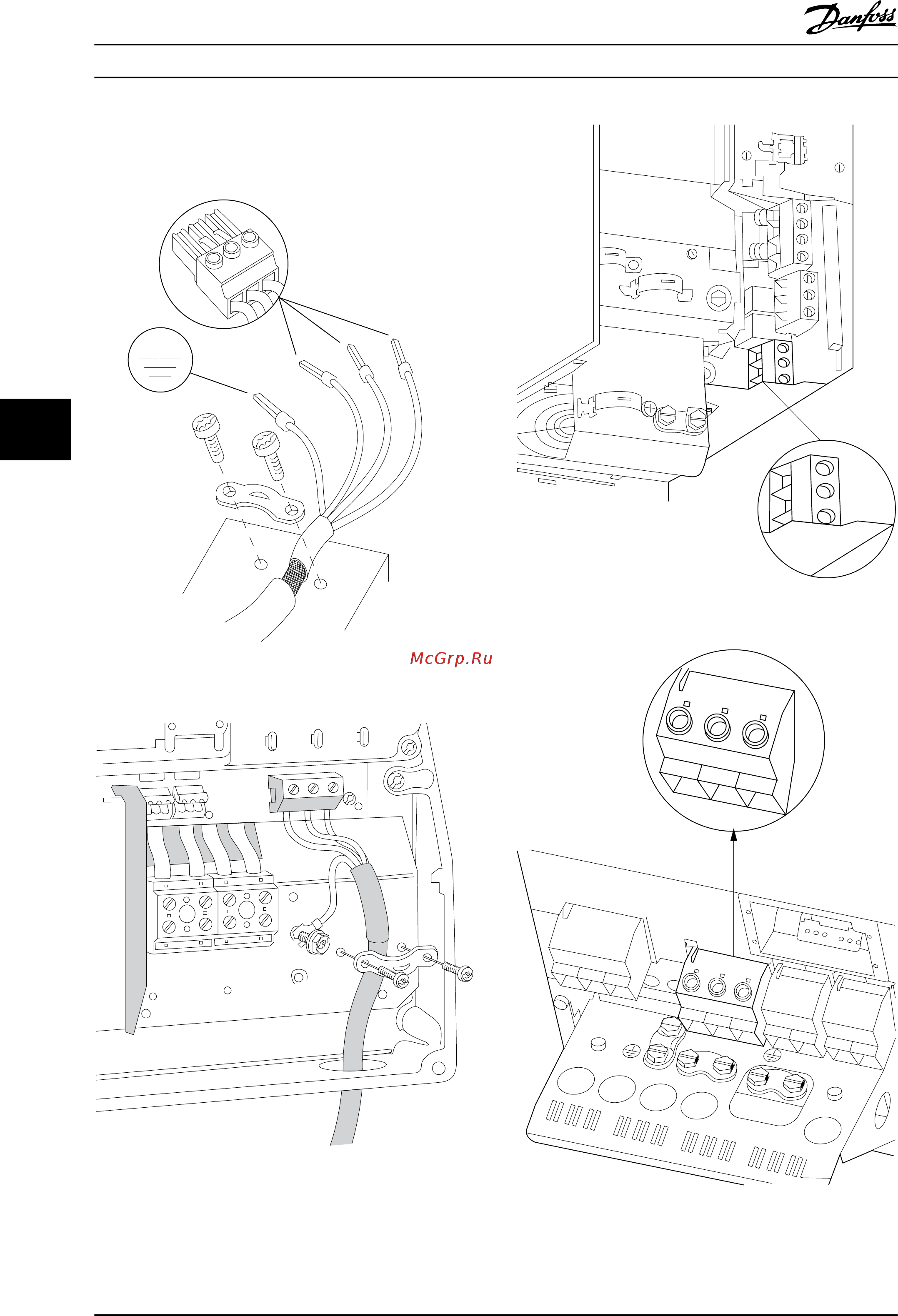

Рисунок 6.14 Подключение двигателя
130BT333.10
Рисунок 6.15 Подключение двигателя, корпуса типа B1 и B2
(IP21/NEMA
1, IP55/NEMA 12 и IP66/NEMA 4X)
130BA726.10
Рисунок 6.16 Подключение двигателя, корпус типа В3
U
96
V
97
W
98
U
96
V
97
W
98
L1
91
L2
92
L3
93
DC-
88
DC+
89
R-
81
R+
82
130BA721.10
99
Рисунок 6.17 Подключение двигателя, корпус типа В4
Электрический монтаж Руководство по проектированию
102 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
