2.7.23 Вторичные насосы
Вторичные насосы в первично-вторичной насосной системе охлажденной воды используются для распределения
охлажденной
воды из первичного технологического контура к нагрузкам. Первично-вторичная насосная система
используется для гидравлического отделения одного трубопроводного контура от другого. В этом случае первичный
насос используется для поддержания постоянного расхода через охладители, в то время как вторичные насосы
изменяют величину расхода и обеспечивают лучшее управление и экономию энергии.
Если технология первичного/вторичного контуров не используется, и система имеет конструкцию с переменным
объемом, то при достаточно сильном или слишком быстром уменьшении расхода охладитель не способен
надлежащим образом сбросить свою нагрузку. Защита от низкой температуры испарителя в охладителе отключает
охладитель, при этом требуется ручной сброс. Такая ситуация обычна для больших установок, особенно если
установки содержат два и более охладителей, работающих параллельно.
2.7.24 Решение с использованием VLT
Хотя первично-вторичная система с двухходовыми клапанами улучшает показатели энергосбережения и облегчает
управление
системой, настоящей экономии электроэнергии и использования всего потенциала управления можно
достичь путем добавления преобразователей частоты.
При правильном расположении датчика добавление преобразователя частоты позволяет изменять скорость насосов
таким образом, чтобы следовать характеристике системы, а не характеристике насоса.
Это устраняет ненужные затраты энергии и в значительной степени исключает возможное превышение давления в
двухходовых клапанах.
Когда контролируемые нагрузки оказываются в норме, двухходовые клапаны закрываются. Это увеличивает перепад
давления, измеряемый на нагрузке и двухходовом клапане. Когда перепад давления начинает расти, вращение насоса
замедляется, чтобы сохранить контрольный напор, называемый также уставкой. Эта уставка вычисляется путем
суммирования падения давления на нагрузке и на двухходовом клапане в расчетных условиях.
Следует иметь в виду, что при параллельной работе нескольких насосов максимальное энергосбережение
достигается, когда они вращаются с одинаковой скоростью, как при работе от индивидуальных приводов, так и от
одного , управляющего несколькими параллельными насосами.
Frequency
converter
Frequency
converter
CHILLER
CHILLER
3
3
P
130BB454.10

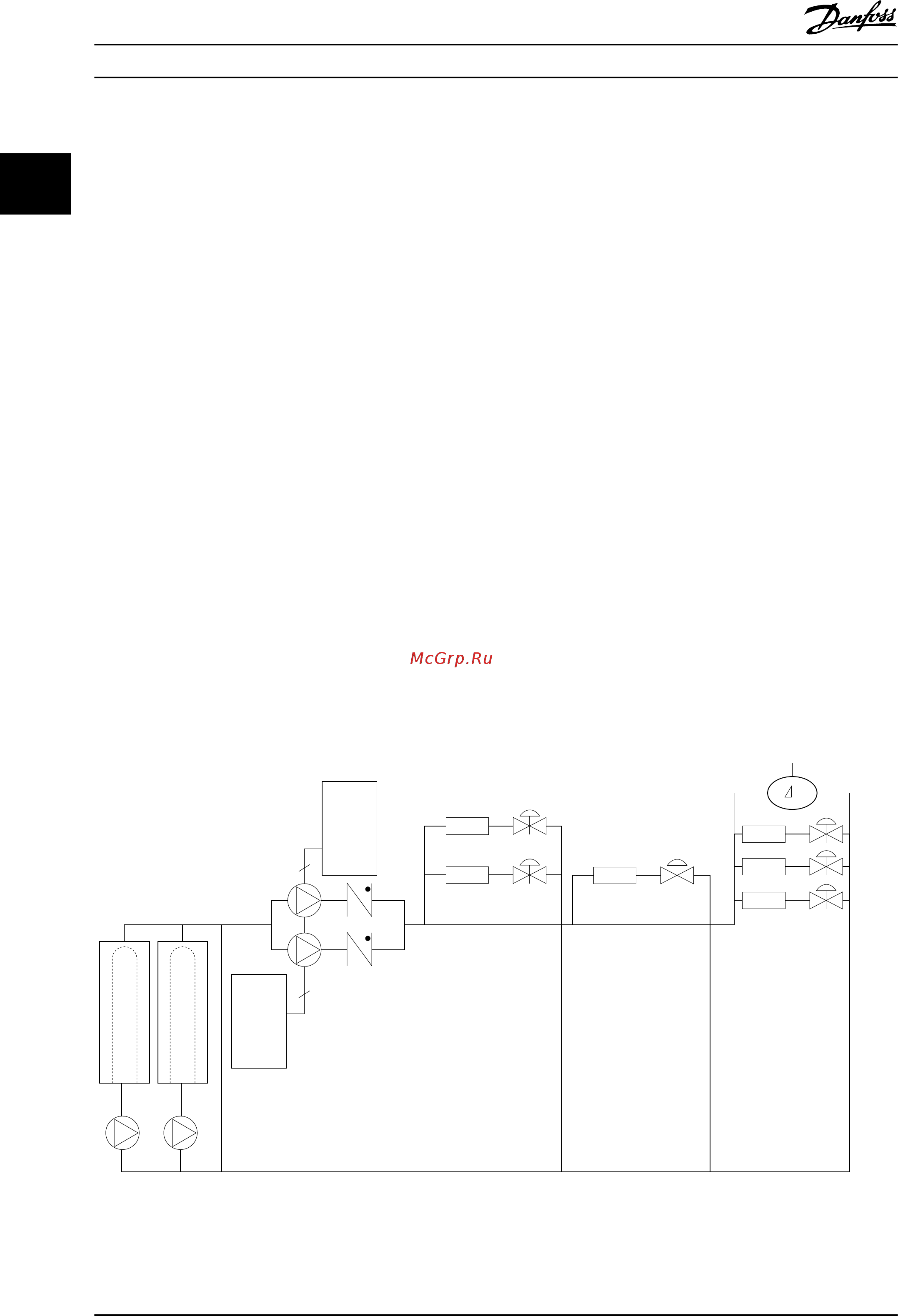

Рисунок 2.22 Решение с использованием VLT
Введение в VLT
®
HVAC Drive
Руководство по проектированию
38 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
22
