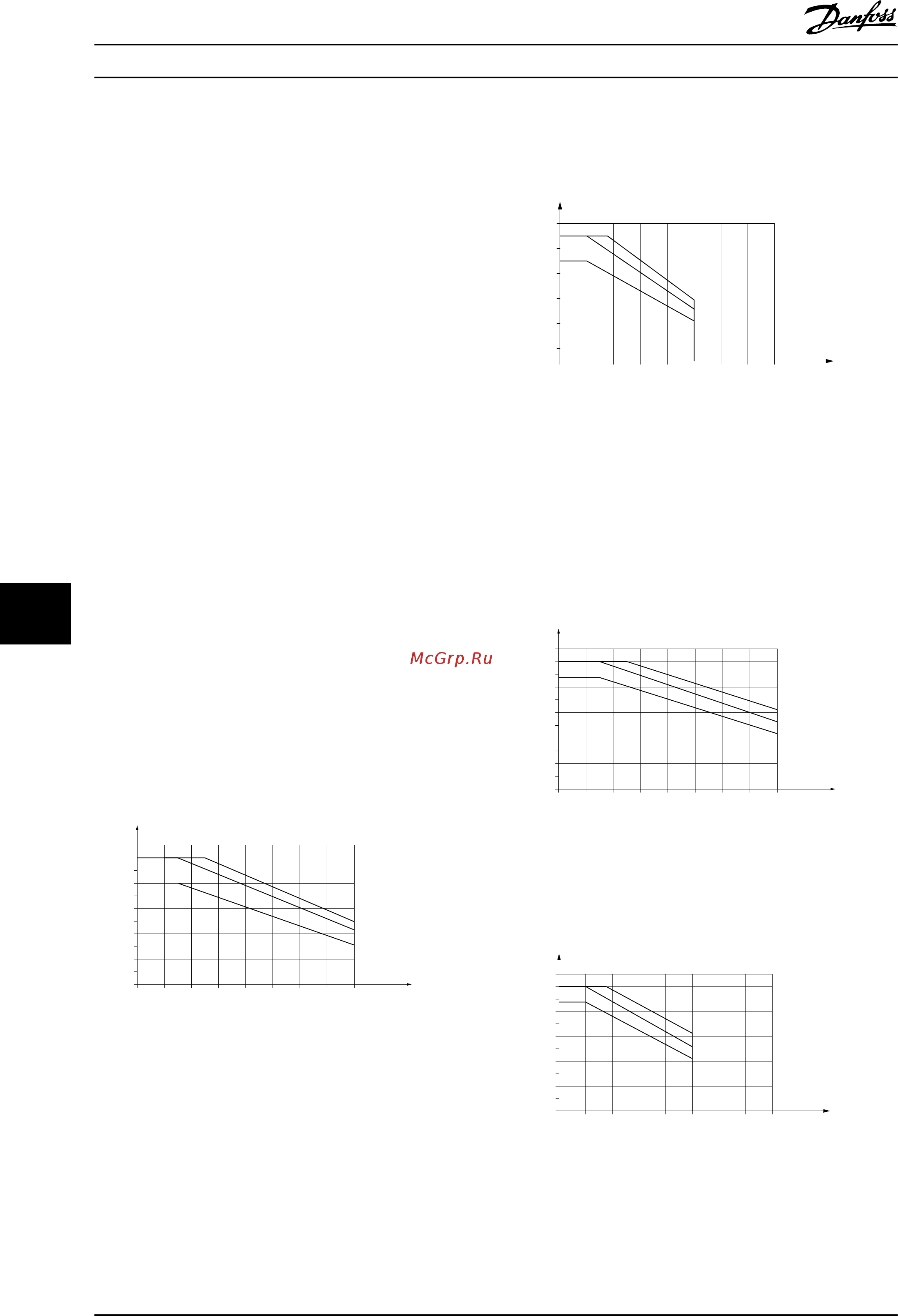

Danfoss VLT HVAC Drive FC-102P18KT4 [192/220] Особые условия
![Danfoss VLT HVAC Drive FC-102P18KT4 [192/220] Особые условия](/views2/1559651/page192/bgc0.png)
9.6 Особые условия
9.6.1 Цель снижения номинальных
характеристик
Если преобразователь частоты используется при низком
атмосферном
давлении (высоко над уровнем моря), на
низких скоростях, с длинными кабелями двигателя,
кабелями большого сечения или при высоких
температурах окружающей среды, следует принимать
во внимание снижение номинальных характеристик. В
данном разделе описываются необходимые действия.
9.6.2 Снижение номинальных
характеристик
в зависимости от
температуры окружающей среды
90 % выходного тока преобразователя частоты можно
выдавать
при температуре окружающего воздуха
максимум до 50 °C.
При номинальном токе полной нагрузки для двигателей
IE2, полная мощность на валу может поддерживаться
при температуре до 50 °C.
Более подробные данные и сведения по снижению
характеристик для двигателей или режимов можно
получить в Danfoss.
9.6.3 Снижение номинальных
характеристик
в зависимости от
температуры окружающей среды,
корпуса типа A
60°
AVM — широтно-импульсная модуляция
2
20%
4 6 8
10
12 14 16
40%
60%
80%
100%
110%
I
out
(%)
f
sw
(kHz)
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
130BA393.10
0
0
Рисунок 9.3 Снижение номинального тока I
вых.
при
различных значениях T
ОКР. СР., МАКС.
для корпуса типа A и
модели коммутации 60° AVM
SFAVM — Асинхронная векторная модуляция частоты
статора
2
20%
4 6 8 10 12 14 16
40%
60%
80%
100%
110%
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
0
0
130BD639.10
I
out
(%)
f
sw
(kHz)
Рисунок 9.4 Снижение номинального тока I
вых.
при
различных значениях T
ОКР. СР., МАКС.
для корпусов типа A и
модели коммутации SFAVM
Если в корпусе типа A используется кабель двигателя
длиной
не более 10 м, требуется меньшее снижение.
Это объясняется тем, что длина кабеля двигателя
оказывает сравнительно сильное влияние на
рекомендуемое снижение.
60° AVM
2
20%
4 6 8 10 12 14 16
40%
60%
80%
100%
110%
I
out
(%)
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
0
0
130BA394.10
f
sw
(kHz)
Рисунок 9.5 Снижение номинального тока I
вых.
при
различных значениях T
ОКР. СР., МАКС.
для корпусов типа A,
модели коммутации 60° AVM, при использовании кабеля
двигателя длиной не более 10 м
SFAVM
2
20%
4 6 8 10 12 14 16
40%
60%
80%
100%
110%
I
out
(%)
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
0
0
130BD640.10
f
sw
(kHz)
Рисунок 9.6 Снижение номинального тока I
вых.
при
различных значениях T
ОКР. СР., МАКС.
для корпусов типа A,
модели коммутации SFAVM, при использовании кабеля
двигателя длиной не более 10 м
Общие технические требовани... Руководство по проектированию
190 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
