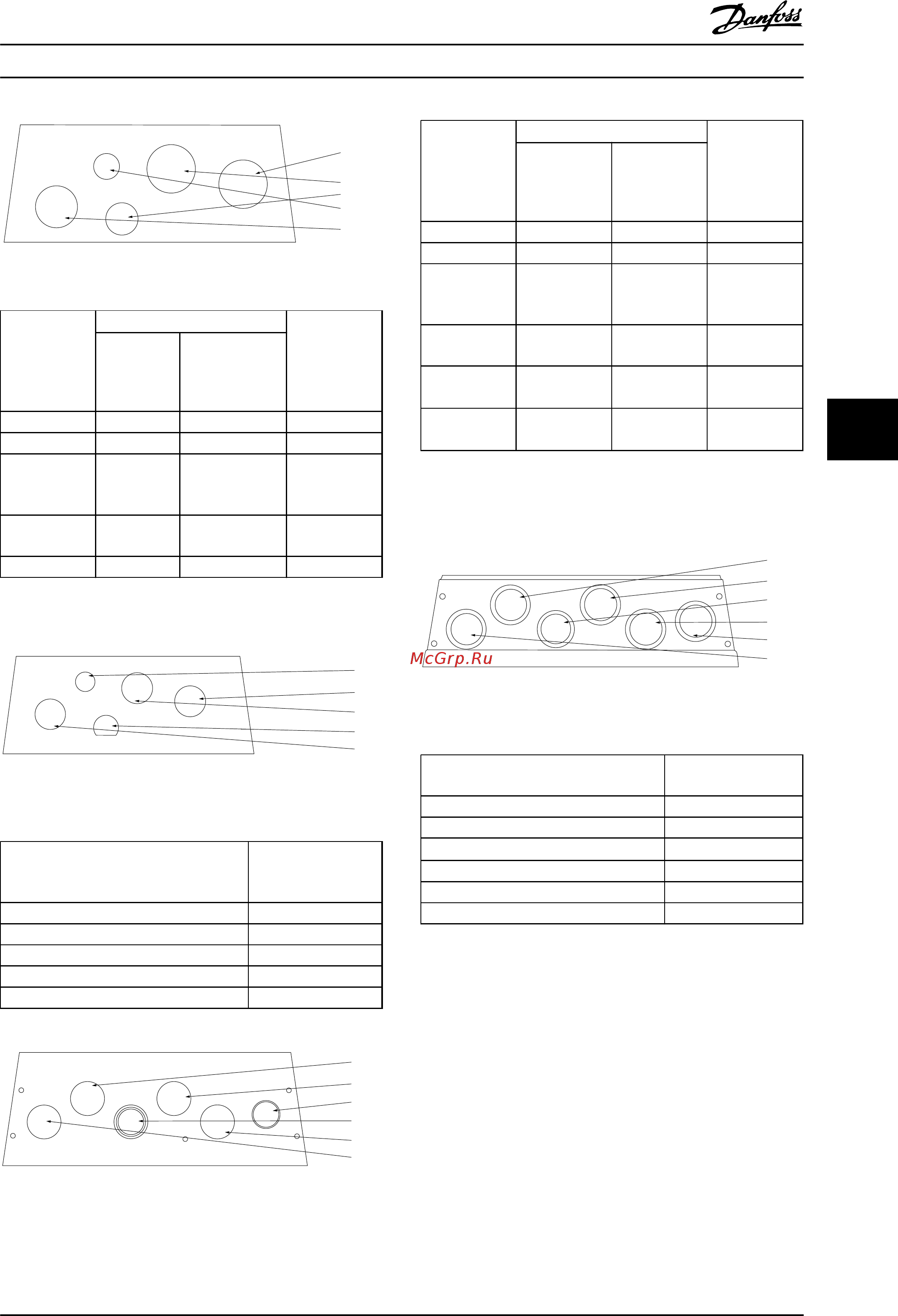

![Danfoss VLT HVAC Drive FC-102P18KT4 [107/220] Электрический монтаж руководство по проектированию](/img/pdf.png)
Danfoss VLT HVAC Drive FC-102P18KT4 [107/220] Электрический монтаж руководство по проектированию
![Danfoss VLT HVAC Drive FC-102P18KT4 [107/220] Электрический монтаж руководство по проектированию](/views2/1559651/page107/bg6b.png)
[5]
[3]
[2]
[4]
[1]
130BB663.10
Рисунок 6.23 A4 — IP55
Номер
отверстия
и
рекоменд-
уемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL
[дюймы]
[мм]
1) Сеть 3/4 28,4 M25
2) Двигатель 3/4 28,4 M25
3) Тормоз/
разделение
нагрузки
3/4 28,4 M25
4) Кабель
управления
1/2 Кабель
управления22,5
M20
5) Удалено - - -
Таблица 6.5 Пояснения к Рисунок
6.23
1) Допуск
±
0,2 мм
[4]
[2]
[3]
[5]
[1]
130BB665.10
Рисунок 6.24 Отверстия с резьбовыми уплотнениями
A4
— IP55
Номер отверстия и рекомендуемое
назначение
Ближайший
метрический
размер
1) Сеть M25
2) Двигатель M25
3) Тормоз/разделение нагрузки M25
4) Кабель управления M16
5) Кабель управления M20
Таблица 6.6 Пояснения к Рисунок
6.24
[3]
[4]
[5]
[6]
[2]
[1]
130BB664.10
Рисунок 6.25 A5 — IP55
Номер
отверстия
и
рекоменд-
уемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1) Сеть 3/4 28,4 M25
2) Двигатель 3/4 28,4 M25
3) Тормоз/
разделение
нагрузки
3/4 28,4 M25
4) Кабель
управления
3/4 28,4 M25
5) Кабель
управления
2)
3/4 28,4 M25
6) Кабель
управления
2)
3/4 28,4 M25
Таблица 6.7 Пояснения к Рисунок
6.25
1) Допуск
±
0,2 мм
2) Отверстие с заглушкой
[4]
[5]
[3]
[6]
[2]
[1]
130BB666.10
Рисунок 6.26 Отверстия с резьбовыми уплотнениями
A5
— IP55
Номер отверстия и рекомендуемое
назначение
Ближайший
метрический
размер
1) Сеть M25
2) Двигатель M25
3) Тормоз/разделение нагрузки
28,4 мм
1)
4) Кабель управления M25
5) Кабель управления M25
6) Кабель управления M25
Таблица 6.8 Пояснения к Рисунок
6.26
1) Отверстие с заглушкой
Электрический монтаж Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 105
