Danfoss VLT HVAC Drive FC-102P18KT4 [64/220] Уведомление
![Danfoss VLT HVAC Drive FC-102P18KT4 [64/220] Уведомление](/views2/1559651/page64/bg40.png)
PTC / Thermistor
OFF
ON
+24V
12 13 18 3732
A
2719 29 33
B
20
GND
R<6.6 k Ω >10.8 k Ω
130BA151.11

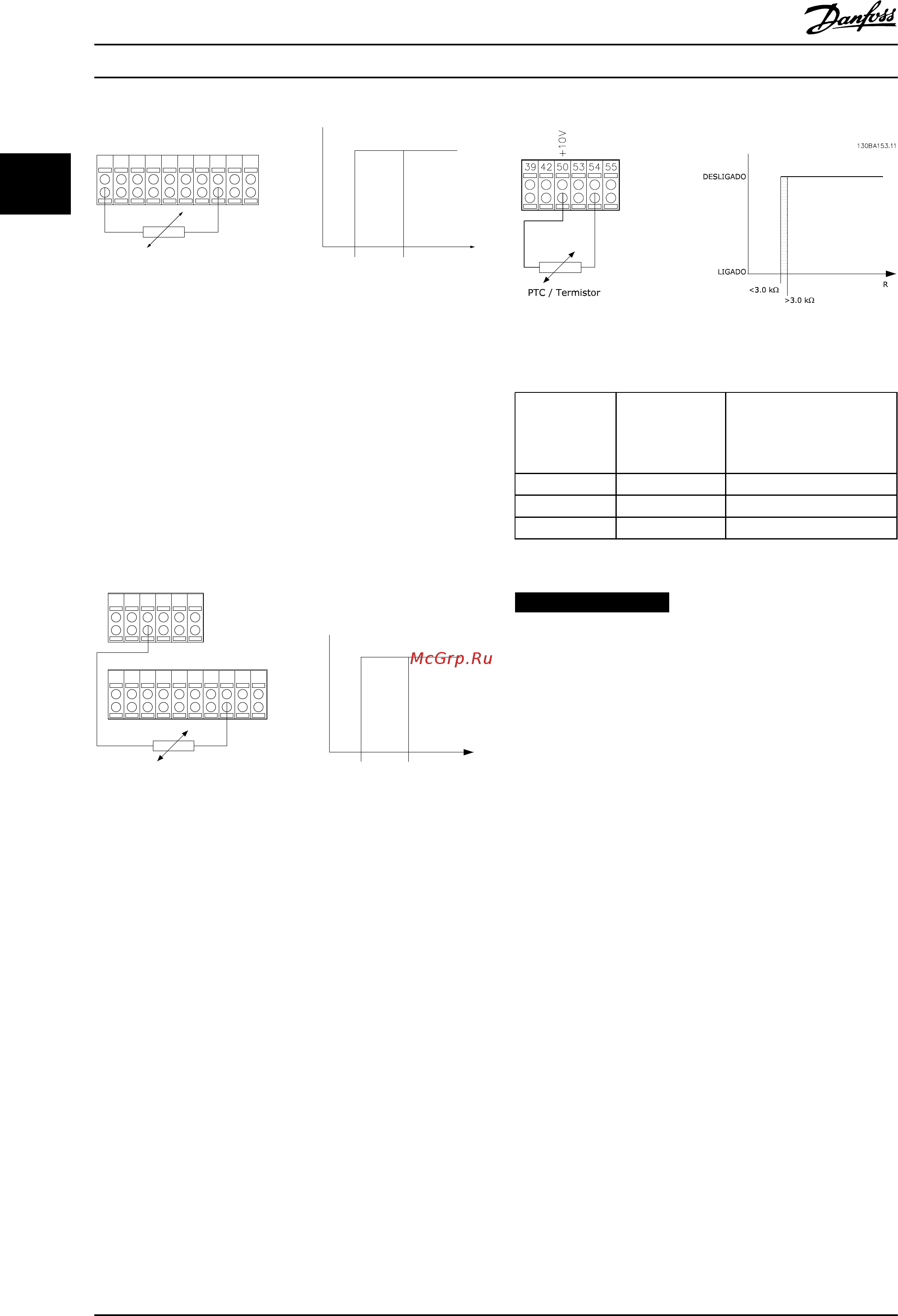

Рисунок 2.42 Использование цифрового входа и источника
питания
24 В
Использование цифрового входа и напряжения 10 В в
качестве источника питания;
Пример: преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров
Установите для 1-90 Тепловая защита двигателя
значение [2] Откл. по термистору
Установите для 1-93 Источник термистора значение [6]
Цифровой вход 33
PTC / Thermistor
R
OFF
ON
<800 Ω
+10V
130BA152.10
>2.7 kΩ
12 13 18 37322719 29 33 20
5550
39 42 53 54
Рисунок 2.43 Использование цифрового входа и источника
питания
10 В
Использование аналогового входа и напряжения 10 В в
качестве
источника питания;
Пример: преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров
Установите для 1-90 Тепловая защита двигателя
значение [2] Откл. по термистору
Установите для 1-93 Источник термистора значение [2]
Аналоговый вход 54.
Не выбирайте источник опорного сигнала.
Рисунок 2.44 Использование аналогового входа и
источника
питания 10 В
Вход
цифровой/
аналоговый
Напряжение
питания,
В
значения
отключения
Пороговые
значения отключения
Цифровой 24
< 6,6 кОм
- > 10,8 кОм
Цифровой 10
< 800 Ом
- > 2,7 кОм
аналоговый 10
< 3,0 кОм - > 3,0 кОм
Таблица 2.26 Пороговые значения Значения отключения
УВЕДОМЛЕНИЕ
Убедитесь в том, что выбранное напряжение питания
соответствует
техническим характеристикам
используемого термистора.
Краткий итог
Функция
предела крутящего момента защищает
двигатель от перегрузки независимо от скорости
вращения. Если защита двигателя от перегрева
обеспечивается с помощью ЭТР, дополнительной
защиты двигателя не требуется. При нагреве двигателя
таймер ЭТР определяет время, в течение которого
двигатель сможет проработать при повышенной
температуре, прежде чем потребуется остановить его
для предотвращения перегрева. Если двигатель
перегружается без достижения температуры перегрева,
при которой ЭТР отключает двигатель, предел по
крутящему моменту защищает двигатель и систему от
перегрузки.
Функция ЭТР включается в параметре 1-90 Тепловая
защита двигателя и регулируется в параметре
4-16 Двигательн.режим с огранич. момента. Время до
отключения преобразователя частоты при появлении
предупреждения о превышении предела крутящего
момента устанавливается в 14-25 Задержка отключ.при
пред. моменте.
Введение в VLT
®
HVAC Drive
Руководство по проектированию
62 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
