Дистанционное задание содержит:
•
Предустановленные
задания.
•
Внешние задания (аналоговые входы, частотно-
импульсные входы, входы цифрового
потенциометра и задания по последовательной
коммуникационной шине).
•
Предустановленное относительное задание.
•
Уставку, управляемую обратной связью.
В преобразователе частоты может программироваться
до 8 предустановленных заданий. Активное
предустановленное задание можно выбрать с помощью
цифровых входов или по шине последовательной связи.
Задание можно также подать извне, чаще всего с
помощью аналогового входа. Этот внешний источник
выбирается одним из параметров источника задания 3
(пар. 3-15 Источник задания 1, 3-16 Источник задания 2
и 3-17 Источник задания 3). Digipot – цифровой
потенциометр. Его также часто называют регулятором
повышения/понижения скорости или регулятором
плавающей запятой. Его настройка заключается в том,
что один цифровой вход программируют на увеличение
задания, а другой — на его уменьшение. Третий
цифровой вход может использоваться для сброса
задания от цифрового потенциометра. Результирующее
внешнее задание образуется суммированием всех
источников задания и задания по шине. В качестве
активного задания можно выбрать внешнее,
предустановленное задание или сумму этих двух
заданий. Наконец, задание можно масштабировать с
помощью 3-14 Предустановл.относительное задание.
Масштабированное задание вычисляется следующим
образом:
Задание
=
X
+
X
×
Y
100
Здесь X — внешнее задание, предустановленное
задание
или их сумма, а Y —
3-14 Предустановл.относительное задание в [%].
Если для Y, 3-14 Предустановл.относительное задание,
установлено значение 0 %, то функция
масштабирования на задание действовать не будет.
2.8.10 Пример ПИД-регулятора с
замкнутым
контуром

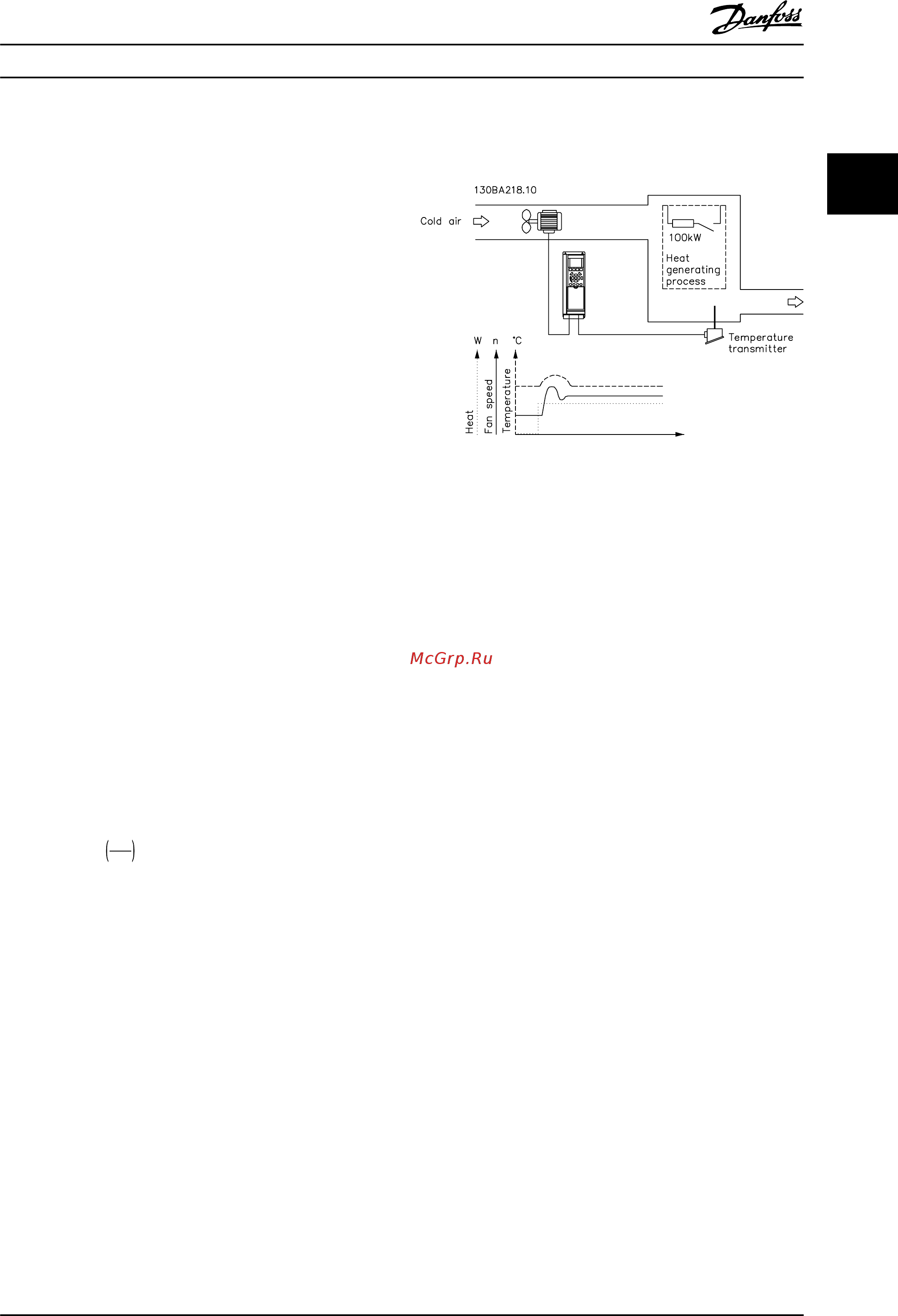

Рисунок 2.30 Регулирование с замкнутым контуром для
системы
вентиляции
В системе вентиляции необходимо поддерживать
постоянную
температуру. Требуемая температура
устанавливается в пределах от -5 до +35 °C с помощью
потенциометра 0–10 В. Поскольку данная система
предназначена для охлаждения, то если температура
оказывается выше значения уставки, для увеличения
потока воздуха необходимо увеличить скорость
вращения вентилятора. Датчик температуры имеет
диапазон -10…+40 °C и использует двухпроводный
преобразователь, выдающий сигнал 4–20 мА. Диапазон
выходных частот преобразователя частоты составляет
10–50 Гц.
1. Пуск/останов с помощью переключателя,
установленного между клеммами 12 (+24 В) и
18.
2. Температура задается с помощью
потенциометра (от -5 до +35 °C, 0–10 В),
подключенного к клеммам 50 (+10 В), 53 (вход)
и 55 (общая).
3. Обратная связь по температуре осуществляется
через датчик (от -10 до 40 °C, 4–20 мА),
подключенный к клемме 54. Переключатель
S202, находящийся за панелью местного
управления, установлен на в положение ON
(ВКЛ.) (вход по току).
Введение в VLT
®
HVAC Drive
Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 47
