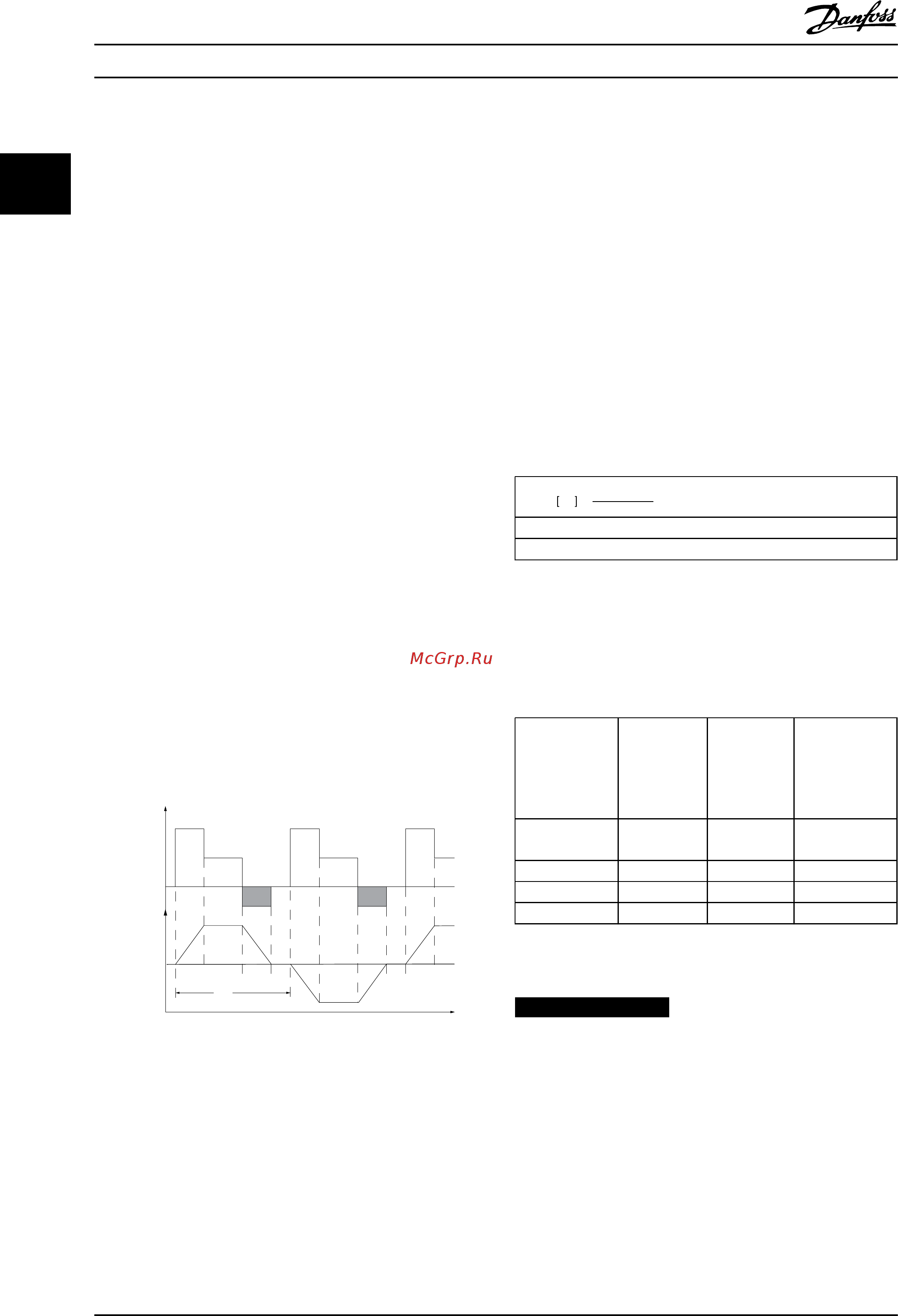

Danfoss VLT HVAC Drive FC-102P18KT4 [60/220] Уведомление
![Danfoss VLT HVAC Drive FC-102P18KT4 [60/220] Уведомление](/views2/1559651/page60/bg3c.png)
2.12 Функция торможения
2.12.1 Выбор тормозного резистора
В некоторых применениях, например, в системах
вентиляции
туннелей и станций метро, может
возникнуть необходимость останавливать двигатель
гораздо быстрее, нежели это обеспечивается
регулировкой в режиме замедления или свободного
вращения. В этих случаях можно использовать
динамическое торможение с помощью тормозного
резистора. Применение тормозного резистора
обеспечивает поглощение выделяемой энергии в
тормозном резисторе, а не в преобразователе частоты.
Если величина кинетической энергии, передаваемой в
резистор в каждом интервале торможения, не известна,
среднюю мощность можно рассчитать на основе
времени цикла и времени торможения, образующих
прерывистый рабочий цикл. Прерывистый рабочий
цикл резистора показывает интервал времени, в
течение которого резистор включен. На Рисунок 2.39
показан типичный цикл торможения.
Прерывистый рабочий цикл для резистора
рассчитывается следующим образом:
Рабочий цикл = t
торм.
/T
T = время цикла в секундах
t
торм.
— время торможения в секундах (за время всего
цикла)
T
ta
tc
tb
to ta
tc
tb
to ta
130BA167.10
Load
Time
Speed
Рисунок 2.39 Прерывистый рабочий цикл для резистора
Компания Danfoss предлагает тормозные резисторы с
рабочим
циклом 5, 10 и 40 %, пригодные для
использования с преобразователями частоты серии
VLT
®
HVAC Drive. Применение резистора с рабочим
циклом 10 % позволяет поглощать энергию торможения
в течение 10 % времени цикла, в то время как
остальные 90 % времени цикла используются для
рассеивания тепла резистором.
За дополнительными рекомендациями по выбору
обратитесь в компанию Danfoss.
2.12.2 Расчет тормозного резистора
Сопротивление тормозного резистора вычисляется по
формуле:
R
торм.
Ом =
U
пост. тока
2
P
пик.
где
P
пик.
= P
двиг.
x M
торм.
x η
двиг.
x η[Вт]
Таблица 2.24 Расчет тормозного резистора
Можно
видеть, что сопротивление торможения зависит
от напряжения в промежуточной цепи (U
пост. тока
).
Функция торможения преобразователя частоты
устанавливается в трех диапазонах сетевого питания:
Типоразмер [В] Тормоз
активен
[В]
Предупреж-
дение
перед
отключ-
ением [В]
Отключение
(защитное) [В]
3 x 200–240 390
(U
пост.
тока
)
405 410
3 x 380–480 778 810 820
3 x 525–600 943 965 975
3 x 525–690 1084 1109 1130
Таблица 2.25 Функция торможения устанавливается в трех
диапазонах
сетевого питания
УВЕДОМЛЕНИЕ
Убедитесь, что тормозной резистор выдерживает
напряжение
410, 820 или 975 В (если не используются
фирменные тормозные резисторы Danfoss).
Введение в VLT
®
HVAC Drive
Руководство по проектированию
58 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
