2.8 Структуры управления
2.8.1 Принцип управления
Inrush
R inr
Load sharing -
Load sharing +
LC Filter -
(5A)
LC Filter +
(5A)
Brake
Resistor
130BA193.14
M
L2 92
L1 91
L3 93
89(+)
88(-)
R+
82
R-
81
U 96
V 97
W 98
P 14-50 R Filter

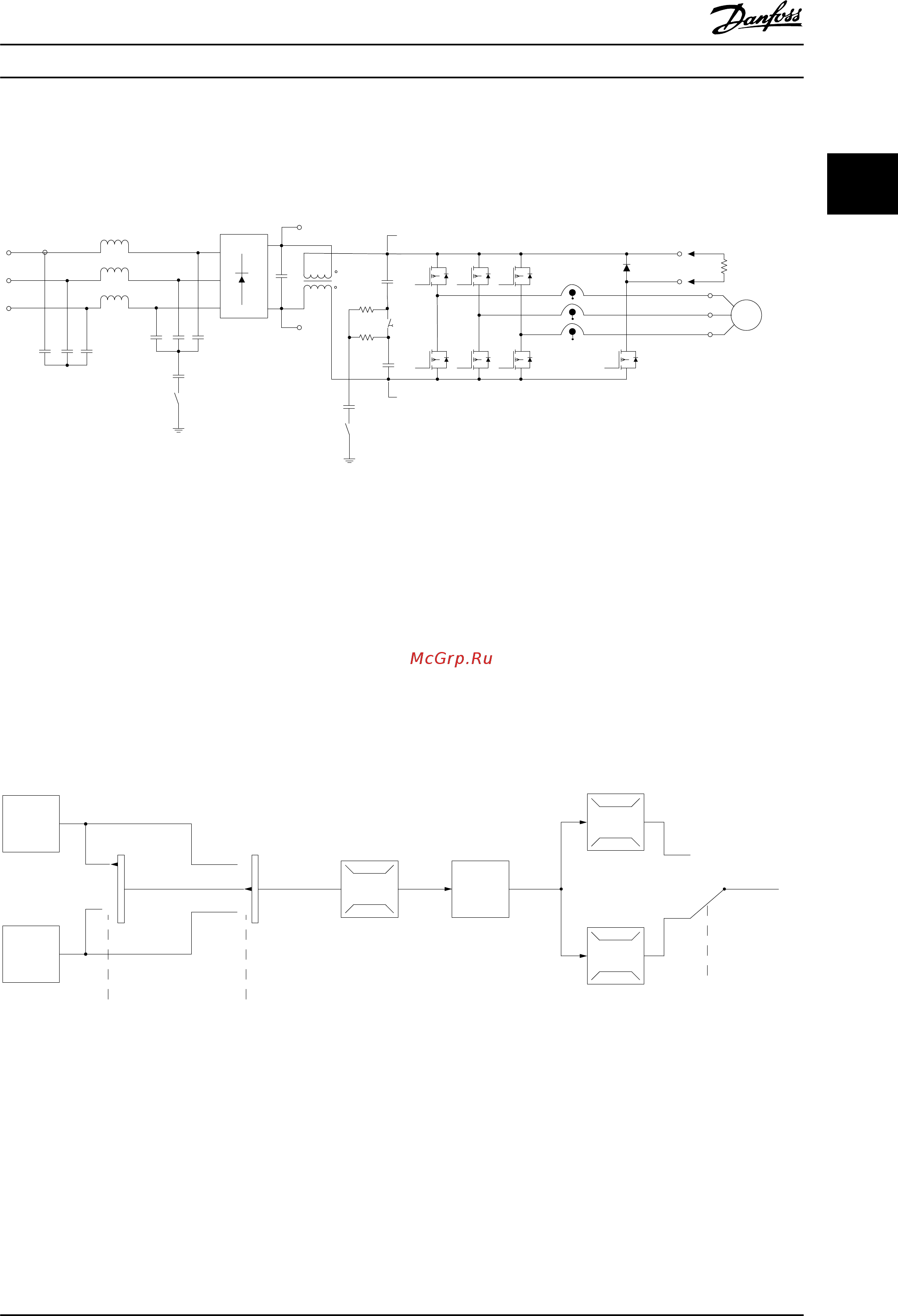

Рисунок 2.23 Структуры управления
Преобразователь частоты является высокопроизводительным устройством, предназначенным для применений с
повышенными
требованиями. Преобразователь частоты может использовать различные принципы управления
двигателем, включая режим U/f для специальных двигателей, векторное управление напряжением (VVC
plus
), а также
может работать с обычными короткозамкнутыми асинхронными двигателями.
Поведение при коротком замыкании данного преобразователя частоты зависит от трех преобразователей тока в
фазах двигателя.
Выберите разомкнутый или замкнутый контур в 1-00 Режим конфигурирования.
2.8.2 Разомкнутый контур структуры управления
130BB153.10
100%
0%
-100%
100%
P 3-13
Reference
site
Local
reference
scaled to
RPM or Hz
Auto mode
Hand mode
LCP Hand on,
o and auto
on keys
Linked to hand/auto
Local
Remote
Reference
Ramp
P 4-10
Motor speed
direction
To motor
control
Reference
handling
Remote
reference
P 4-13
Motor speed
high limit [RPM]
P 4-14
Motor speed
high limit [Hz]
P 4-11
Motor speed
low limit [RPM]
P 4-12
Motor speed
low limit [Hz]
P 3-4* Ramp 1
P 3-5* Ramp 2
Рисунок 2.24 Структура разомкнутого контура
В конфигурации, показанной на Рисунок
2.24, для параметра 1-00 Режим конфигурирования устанавливается значение
[0] Разомкнутый контур. Результирующее задание от системы формирования задания принимается и передается
через схемы ограничения изменения скорости и ограничения скорости и только после этого используется для
управления двигателем.
Затем выходной сигнал системы управления двигателем ограничивается максимальным частотным пределом.
Введение в VLT
®
HVAC Drive
Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 39
