12
37
FC
1
2
3
130BB968.10

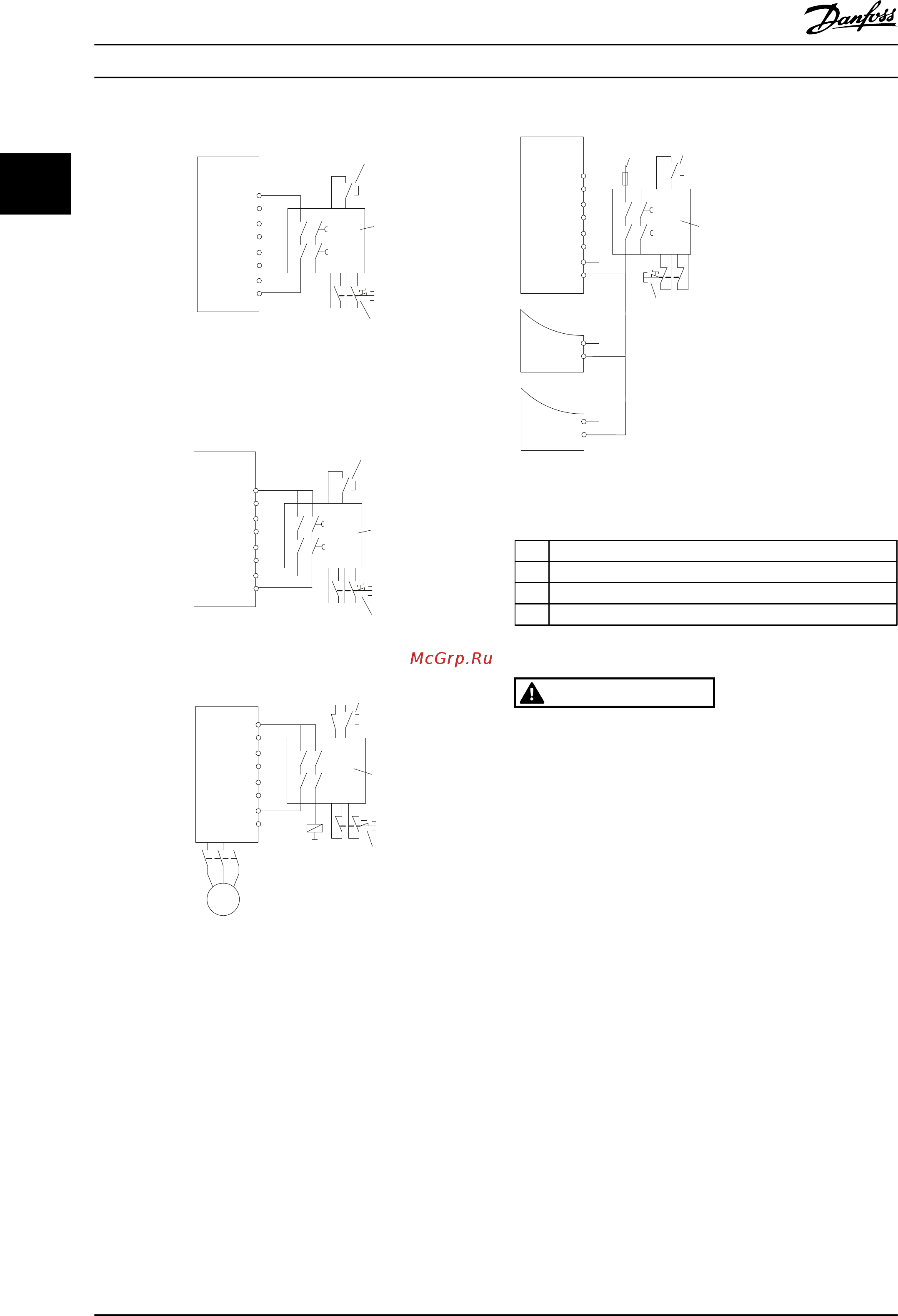

Рисунок 2.3 Пример с безопасным отключением
крутящего момента (STO)
FC
12
18
37
3
1
2
130BB969.10
Рисунок 2.4 Пример с SS1
12
FC
37
K1
K1
K1
130BB970.10
2
3
1
Рисунок 2.5 Пример с категорией 4 STO
12
37
FC
20
130BC001.10
FC
FC
20
20
37
37
3
1
2
4
Рисунок 2.6 Пример с параллельным соединением
нескольких преобразователей частоты
1 Реле безопасности
2 Кнопка аварийного останова
3 Кнопка сброса
4 24 В пост. тока
Таблица 2.4 Пояснения к Рисунок
2.3 — Рисунок 2.6
ВНИМАНИЕ!
Включение безопасного отключения безопасного
останова
(т. е. снятие напряжения 24 В с клеммы 37)
не обеспечивает электробезопасности. Функция
безопасного отключения сама по себе не является
достаточной для осуществления аварийного
выключения в соответствии со стандартом EN
60204-1. Аварийное выключение требует измерения
электрической изоляции, например, путем
отключения от сети через дополнительный контактор.
1. Активируйте функцию безопасного отключения
крутящего
момента, сняв напряжение 24 В
пост. тока с клеммы 37.
2. После активирования безопасного отключения
крутящего момента (т. е. по окончании
времени отклика) преобразователь частоты
переходит в режим останова выбегом
(прекращается создание вращающегося
магнитного поля в двигателе). Во всем
диапазоне производительности
преобразователя частоты время отклика
обычно короче, чем 10 мс.
Введение в VLT
®
HVAC Drive
Руководство по проектированию
20 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
