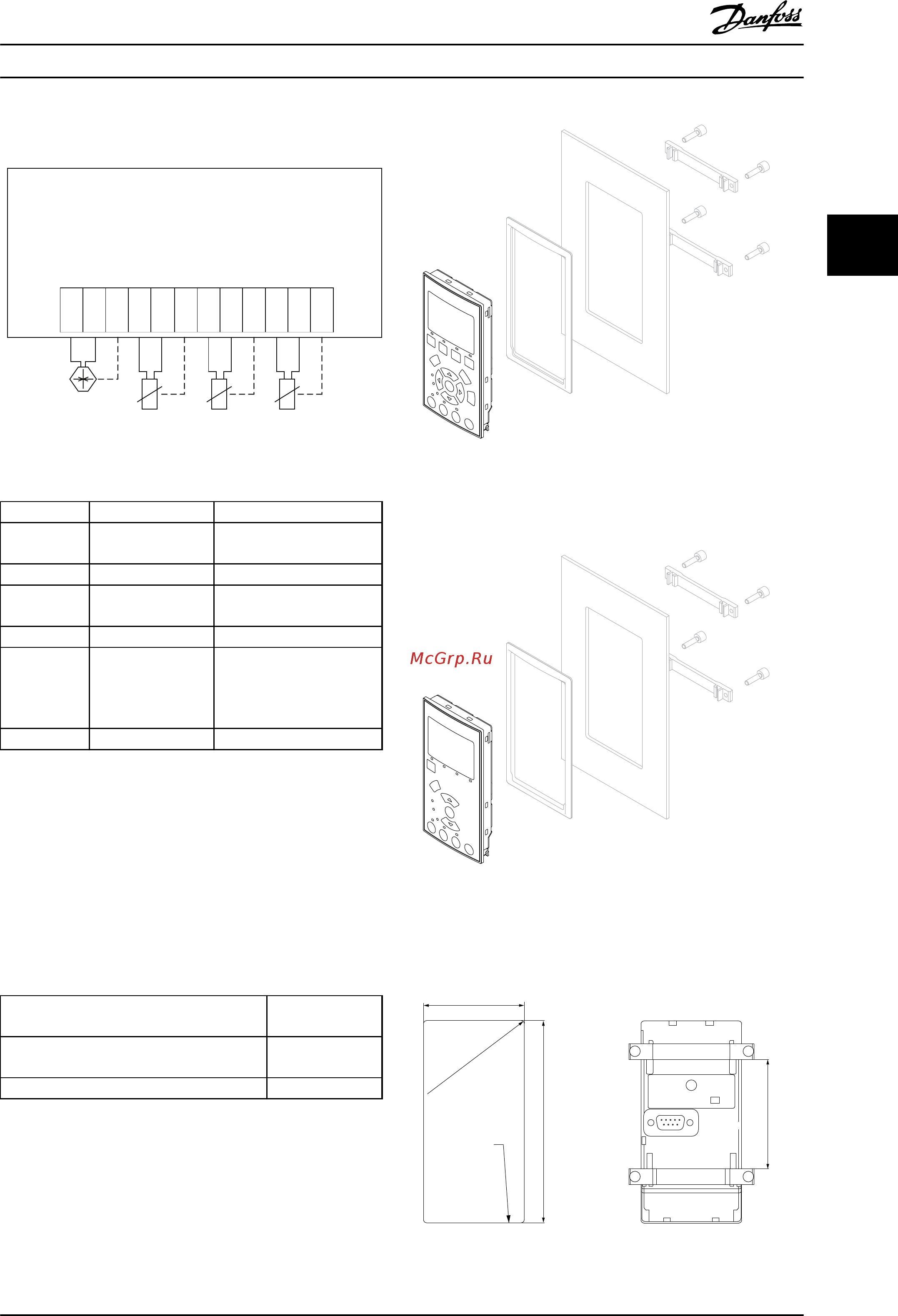

3.1.11.3 Электрическая схема соединений
MCB 114
Sensor Input Option B
SW. ver. xx.xx Code No. 130B1272
VDD
I IN
GND
TEMP
1
WIRE
1
GND
TEMP
2
WIRE
2
GND
TEMP
3
WIRE
3
GND
X48/
1
2
3
4
5
6
7
8
9
10
11
12
4-20mA
2 or 3
wire
2 or 3
wire
2 or 3
wire
2 or 3
wire
130BB326.10
Рисунок 3.15 Электрическая схема соединений
Клемма Наименование Функция
1 VDD 24 В пост. тока для
питания
датчика 4–20 мА
2 I in Вход 4–20 мА
3 GND Заземление аналогового
входа
4, 7, 10 Темп. 1, 2, 3 Температурный вход
5, 8, 11 Провод 1, 2, 3 Вход по третьему
проводу,
если
используются датчики с
тремя проводами
6, 9, 12 GND Заземление темп. входа
Таблица 3.10 Клеммы
3.1.12 Комплект дистанционного
монтажа
панели местного
управления
LCP можно установить на передней стороне шкафа с
помощью
выносного монтажного комплекта. Корпус
должен иметь защиту IP66. Момент затяжки крепежных
винтов должен быть не более 1 Н-м.
Корпус
IP66, передняя
панель
Максимальная длина кабеля между LCP и
блоком 3 м
Стандарт связи RS-485
Таблица 3.11 Технические характеристики
130BA138.10
Рисунок 3.16 Монтажный комплект для LCP, включающий
графическую
панель LCP, крепеж, кабель (3 м) и прокладку
Номер для заказа 130B1113
130BA200.10
Рисунок 3.17 Монтажный комплект для LCP, включающий
цифровую
LCP, крепеж и прокладку.
Номер для заказа 130B1114
Max R2(0.08)
Panel
cut out
Min 72(2.8)
130BA139.11
129,5± 0.5 mm
64,5± 0.5 mm
(2.54± 0.04 in)
(5.1± 0.04 in)
Рисунок 3.18 Размеры
Выбор Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 73
3 3
