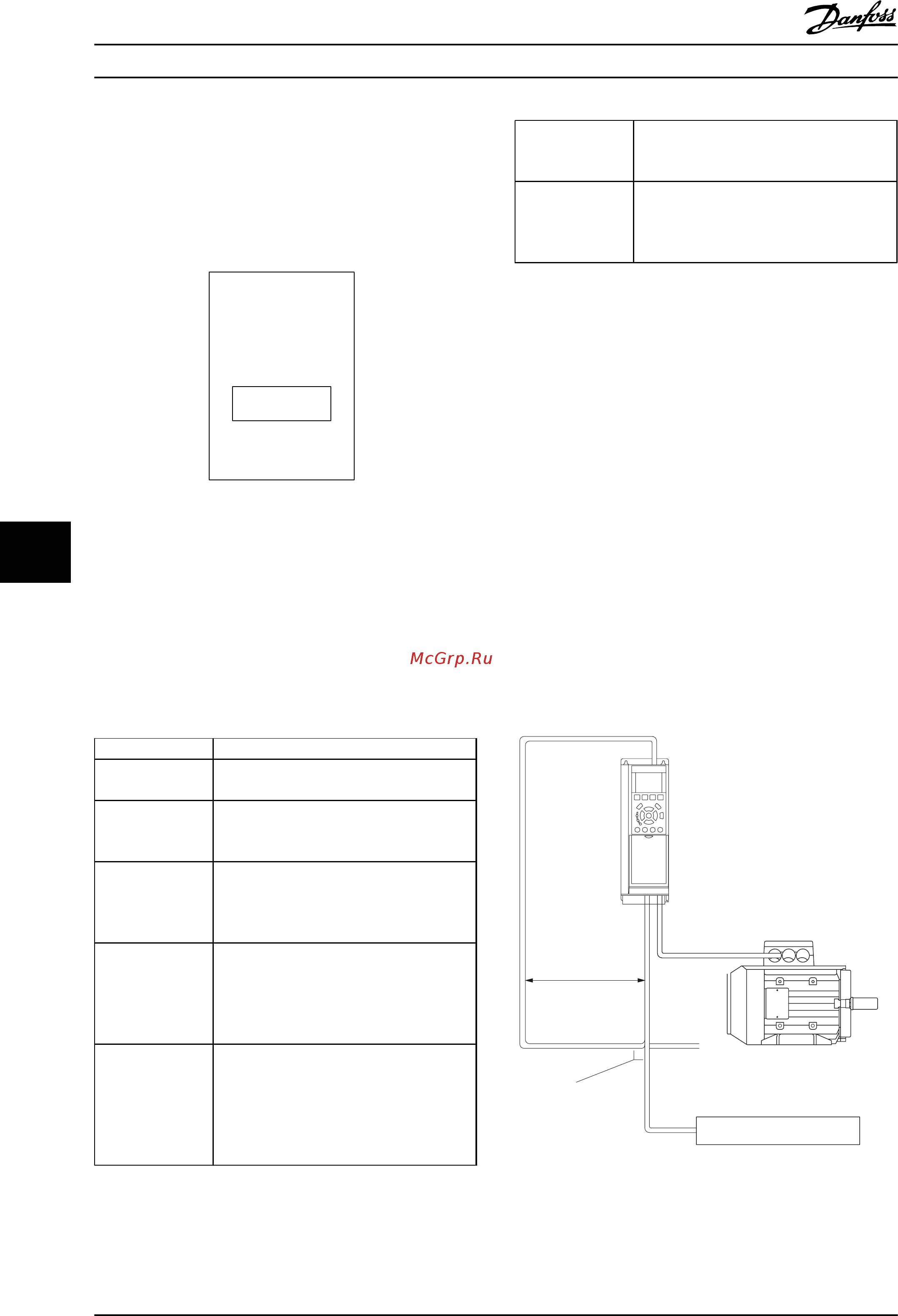

8.1.2 Настройки аппаратных средств
преобразователя
частоты
Для замыкания шины RS-485 используйте оконечный
dip-переключатель
на главной плате управления
преобразователя частоты.
1 2
S801
ON
130BA272.11
Рисунок 8.3 Заводская установка переключателя
Заводская установка DIP-переключателя: OFF (ВЫКЛ.).
8.1.3 Настройка параметров
преобразователя
частоты для
передачи по Modbus
Для интерфейса RS-485 (порт FC) используются
следующие
параметры:
Задание Функция
8-30 Протокол Выберите прикладной протокол для
работы
с интерфейсом RS-485
8-31 Адрес Установите адрес узла. Примечание.
Диапазон
адресов зависит от протокола,
выбранного в пар. 8-30 Протокол
8-32 Скорость
передачи
данных
Установите скорость передачи данных.
Примечание. Скорость передачи данных
по умолчанию зависит от протокола,
выбранного в пар. 8-30 Протокол
8-33 Биты
контроля
четности
/
стоповые биты
Установите биты контроля четности и
число стоповых битов. Примечание.
Выбор по умолчанию зависит от
протокола, выбранного в пар.
8-30 Протокол
8-35 Минимальная
задержка
реакции
Задайте минимальную задержку между
получением запроса и передачей ответа.
Она может использоваться для
преодоления задержек при
реверсировании передачи данных
модемом
8-36 Максимальна
я
задержка
реакции
Задайте максимальную задержку между
передачей запроса и получением ответа
8-37 Макс.
задержка
между
символами
Установите максимальную задержку
между двумя получаемыми байтами,
чтобы обеспечить тайм-аут в случае
прерывания передачи.
Таблица 8.2 Параметры, используемые для интерфейса
RS-485
(порт FC)
8.1.4 Обеспечение ЭМС
Рекомендуются следующие меры по обеспечению ЭМС,
позволяющие
устранить помехи в сети RS-485.
Соблюдайте соответствующие государственные и
местные нормы и правила, касающиеся, например,
подключения защитного заземления. Кабель связи
RS-485 должен прокладываться на удалении от кабелей
двигателя и тормозного резистора, чтобы
предотвратить взаимные ВЧ-помехи между кабелями.
Обычно достаточно расстояния 200 мм, однако
рекомендуется предусматривать максимально
возможное расстояние между кабелями, особенно там,
где кабели проложены параллельно на большой
протяженности. Если не удается избежать пересечения,
кабель RS-485 должен пересекаться с кабелями
двигателя и тормозного резистора под углом в 90°.
Fieldbus cable
Min. 200 mm
90° crossing
Brake resistor
130BD507.11
Рисунок 8.4 Прокладка кабелей
Установка и настройка Руководство по проектированию
150 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
