Danfoss VLT HVAC Drive FC-102P18KT4 [124/220] Уведомление
![Danfoss VLT HVAC Drive FC-102P18KT4 [124/220] Уведомление](/views2/1559651/page124/bg7c.png)
УВЕДОМЛЕНИЕ
Монтаж с кабелями, соединенными в общей точке, как это показано на первом из приведенных ниже рисунков,
рекомендуется
только при небольшой длине кабелей.
УВЕДОМЛЕНИЕ
Когда двигатели соединены параллельно, параметр 1-02
Flux- источник ОС двигателя использоваться не может, а
параметр 1-01 Принцип управления двигателем должен иметь значение Специальные характеристики двигателя
(U/f).
130BB838.12
a
b
c
d
e
f

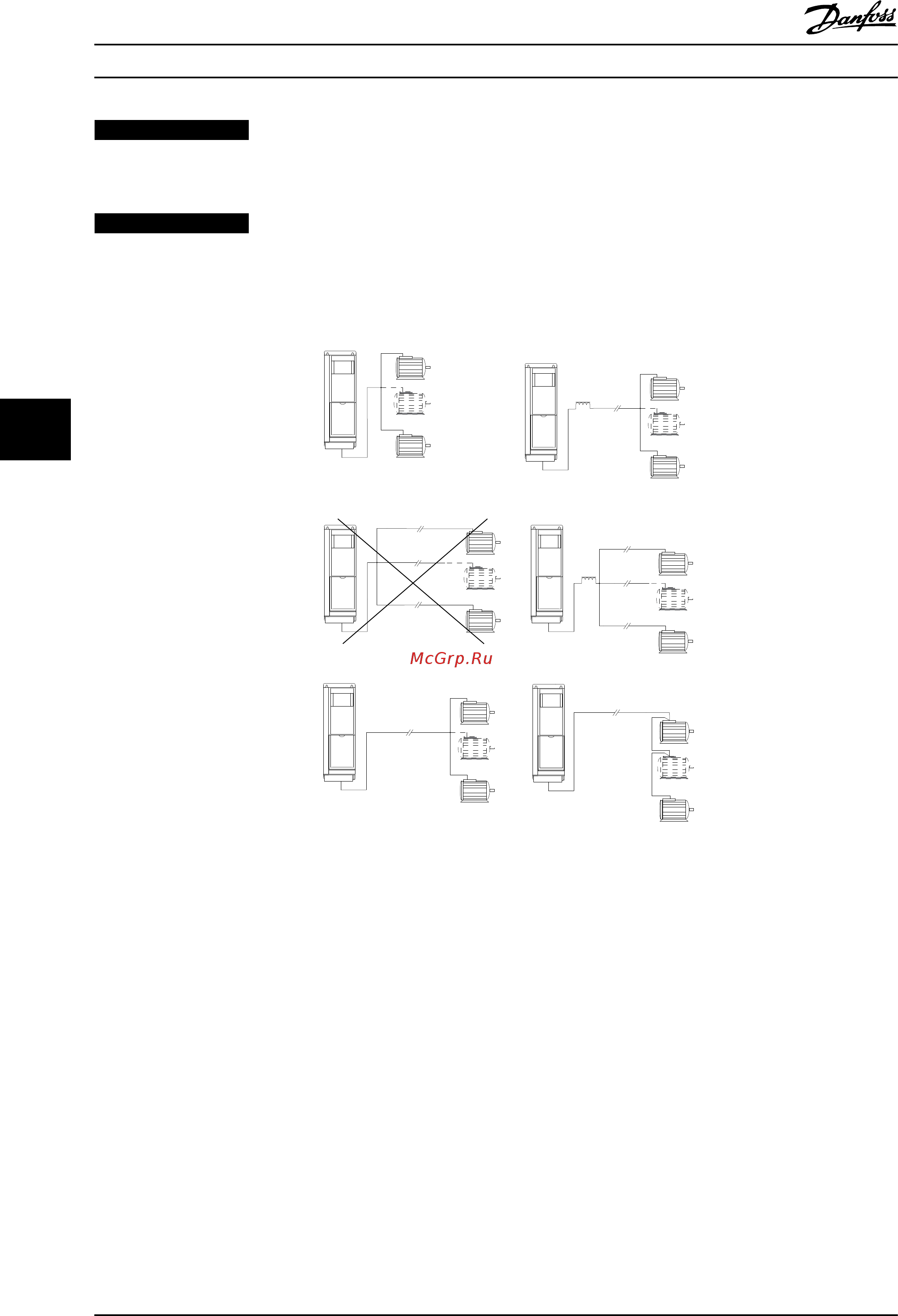

Рисунок 6.41 Параллельное подключение двигателей
c, d) Требование к общей длине кабелей двигателей, упомянутое в разделе 4.5 Общие
технические характеристики,
справедливо лишь в случае, когда длина каждого из параллельных кабелей не превышает 10 м.
d, e) Учитывайте перепад напряжений между кабелями двигателя.
e) Не забывайте о максимальной длине кабеля двигателя, указанной в Таблица 6.35.
e) При наличии длинных параллельных кабелей используйте индуктивно-емкостной фильтр (LC-фильтр).
Электрический монтаж Руководство по проектированию
122 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
