130BA228.11
1

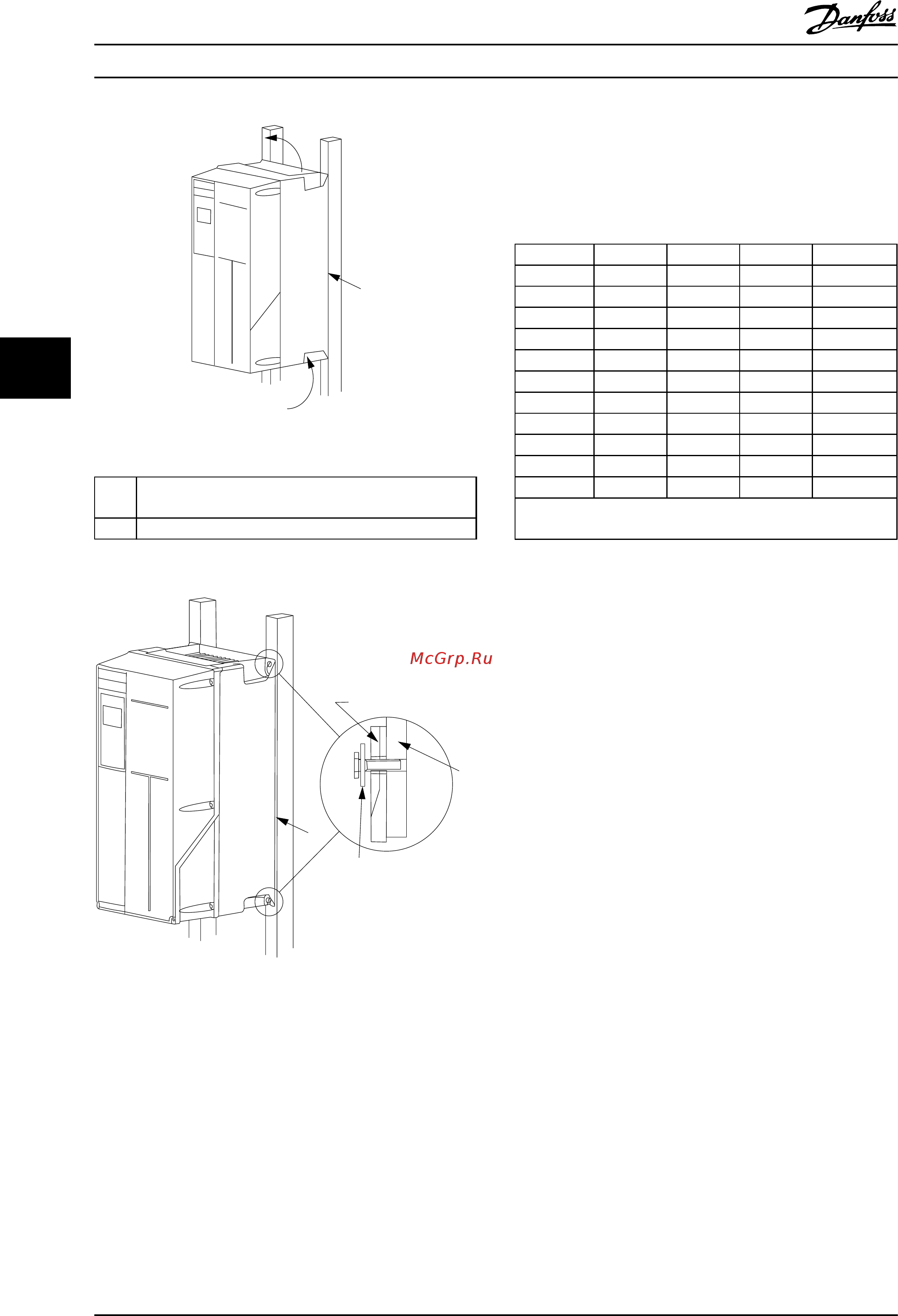

Рисунок 5.4 Правильный монтаж с использованием реек
Элем
ент
Описание
1 Задняя панель
Таблица 5.5 Пояснения к Рисунок
5.4
130BA392.11
2
1
3
4
Рисунок 5.5 Установка на несплошную заднюю стену
Для установки корпусов A4, A5, B1, B2, C1 и C2 на не
сплошной
задней стене преобразователь частоты
должен быть снабжен задней панелью «1» из-за
недостаточного потока охлаждающего воздуха через
радиатор.
Корпус IP20 IP21 IP55 IP66
A2 * * - -
A3 * * - -
A4/A5 - - 2 2
B1 - * 2,2 2,2
B2 - * 2,2 2,2
B3 * - - -
B4 2 - - -
C1 - * 2,2 2,2
C2 - * 2,2 2,2
C3 2 - - -
C4 2 - - -
* = Нет болтов для затягивания
–
= Не существует
Таблица 5.6 Момент затяжки для крышек (Н·м)
5.1.5 Монтаж на месте эксплуатации
Для монтажа на месте эксплуатации рекомендуется
использовать
комплекты IP21/IP 4X (верх)/ТИП 1 или
блоки с защитой IP54/55.
Механический монтаж Руководство по проектированию
96 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
