130BB658.10

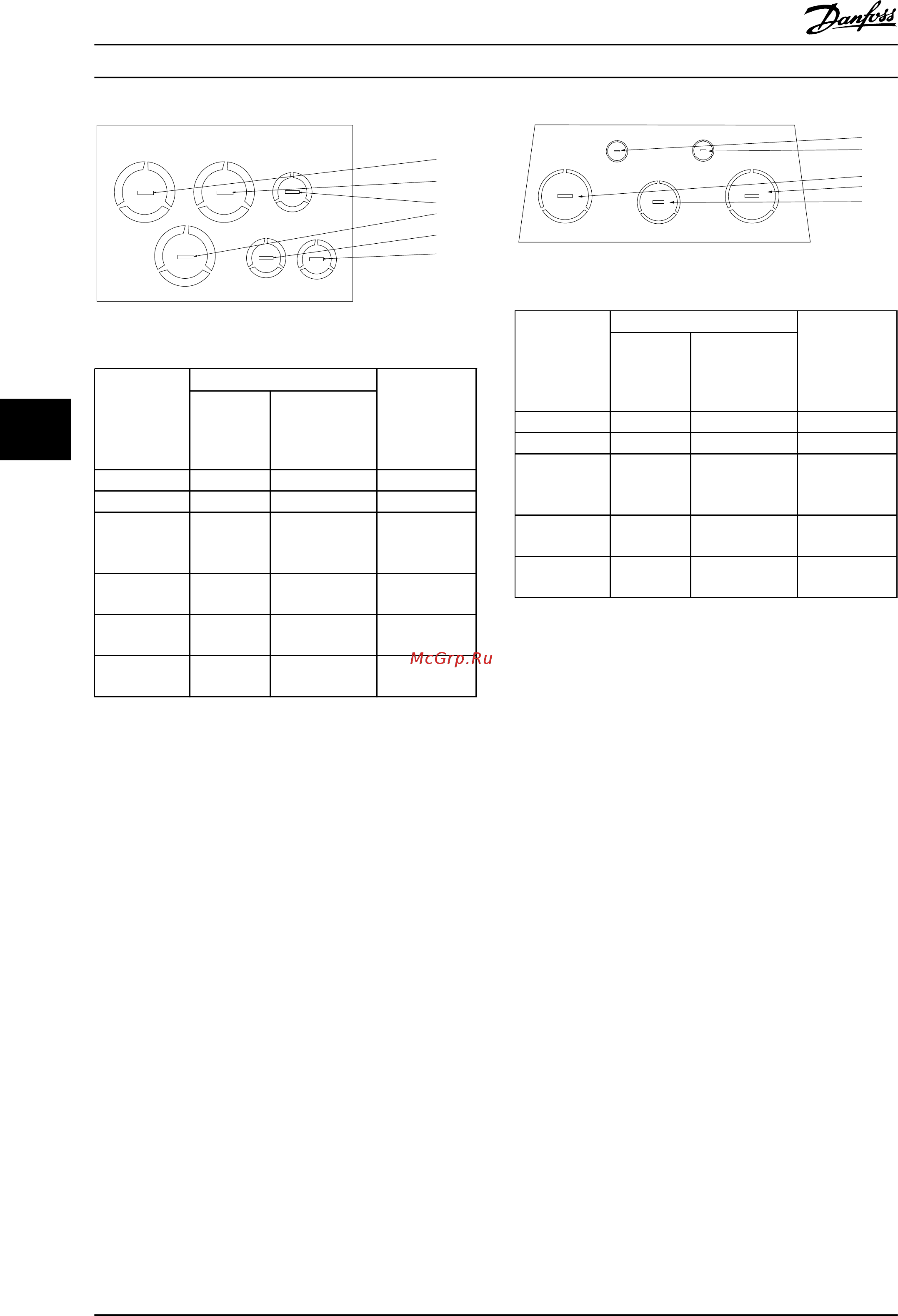

Рисунок 6.33 B3 — IP21
Номер
отверстия
и
рекоменд-
уемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1) Сеть 1 34,7 M32
2) Двигатель 1 34,7 M32
3) Тормоз/
разделение
нагрузки
1 34,7 M32
4) Кабель
управления
1/2 Кабель
управления22,5
M20
5) Кабель
управления
1/2 Кабель
управления22,5
M20
6) Кабель
управления
1/2 Кабель
управления22,5
M20
Таблица 6.15 Пояснения к Рисунок
6.33
1) Допуск
±
0,2 мм
[5]
[3]
[2]
[4]
[1]
130BB661.10
Рисунок 6.34 C1 — IP21
Номер
отверстия
и
рекоменд-
уемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1) Сеть 2 63,3 M63
2) Двигатель 2 63,3 M63
3) Тормоз/
разделение
нагрузки
1 1/2 50,2 M50
4) Кабель
управления
3/4 28,4 M25
5) Кабель
управления
1/2 Кабель
управления22,5
M20
Таблица 6.16 Пояснения к Рисунок
6.34
1) Допуск
±
0,2 мм
Электрический монтаж Руководство по проектированию
108 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
