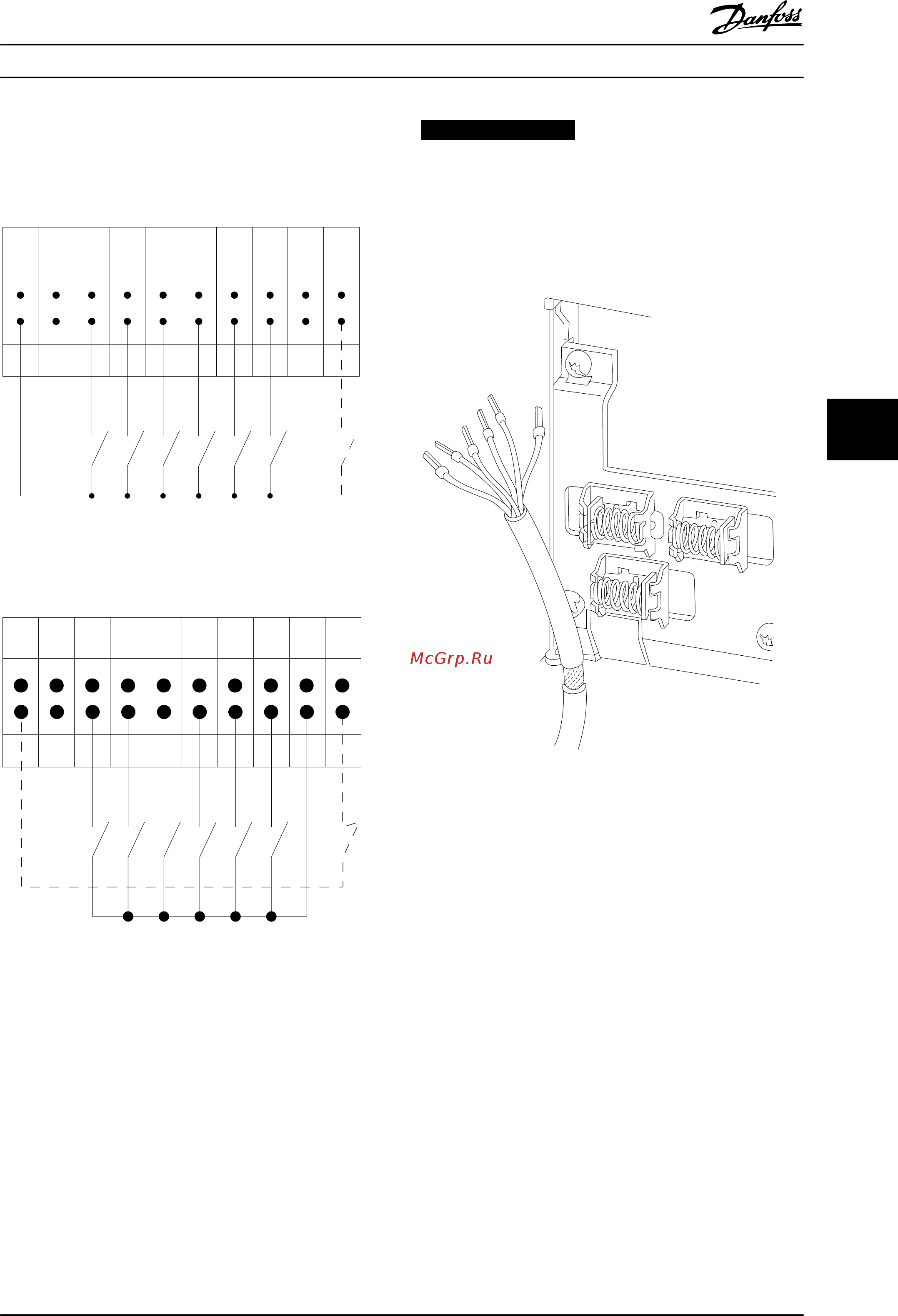

Входная полярность клемм управления
12 13 18 19 27 29 32 33 20 37
+24 VDC
0 VDC
130BT106.10
PNP (Source)
Digital input wiring
Рисунок 6.56 Входная полярность PNP (источник)
NPN (Sink)
Digital input wiring
12 13 18 19 27 29 32 33 20 37
+24 VDC
0 VDC
130BT107.11
Рисунок 6.57 Входная полярность NPN (сток)
УВЕДОМЛЕНИЕ
Рекомендуется использовать экранированные/
защищенные
кабели, соответствующие требованиям
по ограничению электромагнитного излучения в
соответствии с нормативами ЭМС. Если используется
неэкранированный/незащищенный кабель, см.
глава 2.9.2 Результаты испытаний ЭМС.
130BA681.10
Рисунок 6.58 Заземление экранированных/защищенных
кабелей
управления
Электрический монтаж Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 129
6 6
