5.1.4 Механический монтаж
Все типы корпусов, кроме случаев использования
комплекта
для корпусов IP21/IP4X/ТИП 1, могут
устанавливаться вплотную друг к другу (см.
глава 3.1 Дополнительные устройства и
принадлежности).

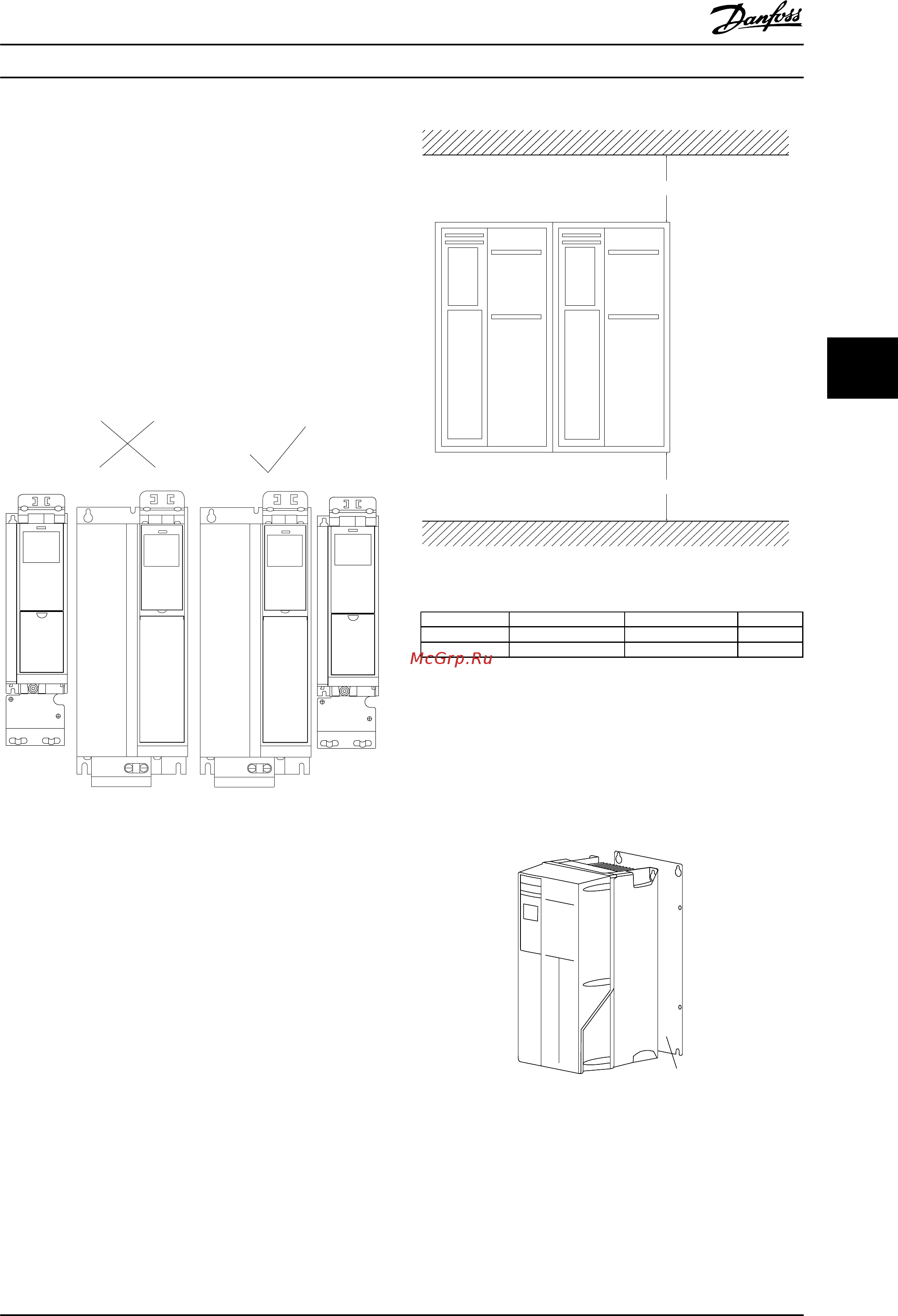

Монтаж вплотную друг к другу
Корпуса IP20 A и B можно размещать вплотную друг к
другу без какого либо зазора между ними, однако при
этом важно соблюдать последовательность монтажа. На
Рисунок 5.1 показано, как правильно устанавливать
корпуса.
130BD389.11
A2
B3 B3
A2
Рисунок 5.1 Правильная установка вплотную друг к другу
При использовании комплекта IP 21 на корпусах A2 или
A3
между преобразователями частоты следует
обеспечить зазор не менее 50 мм.
Чтобы обеспечить оптимальные условия охлаждения,
оставьте свободные проходы для воздуха над и под
преобразователем частоты. См. Таблица 5.4.
a
b
130BA419.10
Рисунок 5.2 Зазоры для охлаждения
Тип корпуса A2/A3/A4/A5/B1 B2/B3/B4/C1/C3 C2/C4
а [мм] 100 200 225
b [мм] 100 200 225
Таблица 5.4 Зазоры для прохода воздуха для различных
типов
корпусов
1. Просверлите отверстия в соответствии с
указанными размерами.
2. Установите винты, пригодные для поверхности,
на которой монтируется преобразователь
частоты. Подтяните все 4 винта.
130BA219.11
1
Рисунок 5.3 Правильная установка с использованием
задней
панели
Механический монтаж Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 95
5 5
