4. Вставьте дополнительный резервный источник
питания
24 В пост. тока в гнездо для
дополнительных устройств.
5. Установите развязывающую панель для
кабелей.
6. Установите клеммную крышку и панель
местного управления или закрывающий щиток.
При питании цепи управления от дополнительного
резервного источника MCB 107 с напряжением 24 В
внутренний источник 24 В автоматически отключается.
35
36
35
36
130BA028.11

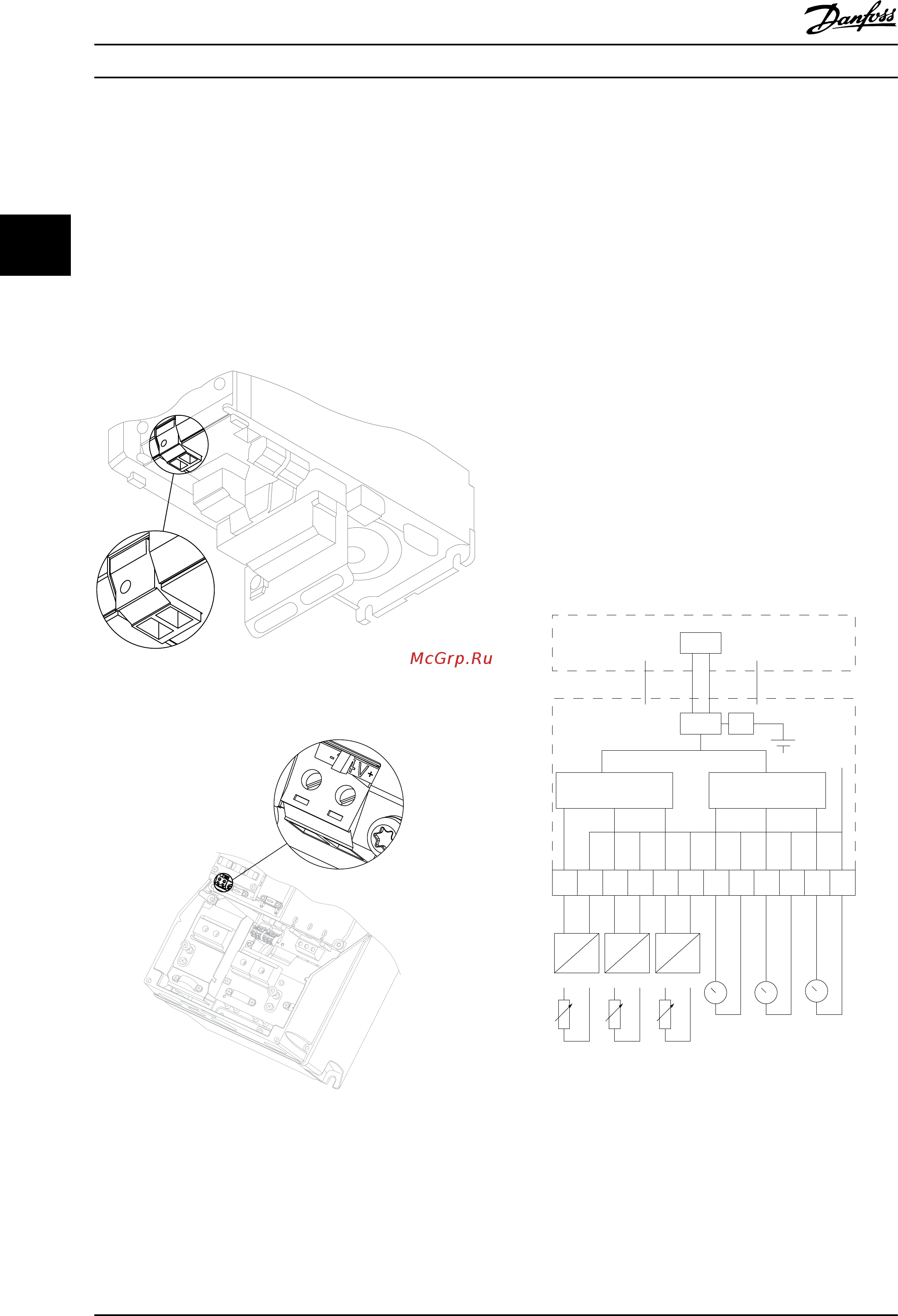

Рисунок 3.10 Подключение к резервному источнику
питания
24 В (A2–A3).
9
9
6
311
130BA216.10
35 36
Рисунок 3.11 Подключение к резервному источнику
питания
24 В (A5–C2).
3.1.9 дополнительное аналоговое
устройство
ввода/вывода MCB 109
Плата аналоговых входов/выходов предназначена для
использования,
например, в следующих случаях:
•
Резервное аккумуляторное питание для
тактового генератора на плате управления
•
В качестве общего расширения количества
аналоговых входов/выходов, доступных на
плате управления, например при многозонном
управлении с тремя датчиками давления
•
Настройка преобразователя частоты в качестве
блока децентрализованного ввода/вывода,
поддерживающего систему управления для
зданий, с входами для датчиков и выходами
для рабочих заслонок и исполнительных
устройств клапанов
•
Поддержка расширенных ПИД-регуляторов с
входами/выходами для входов уставок,, входов
преобразователей/датчиков и выходов для
исполнительных устройств
ANALOG INPUT
CPU
CAN BUS
CPU
CONTROL CARD (FREQUENCY CONVERTER)
ANALOG I/O
OPTION MCB 109
ANALOG OUTPUT
RTC
Pt1000/
Ni 1000
3V
LITHIUM
BATTERY
1
2 3
4 5
6
7
8
9 10
11
12
AIN
AIN
AIN
AOUT
0 V 24 VDC
130BA405.11
AOUT
AOUT
GND
0-10
VDC
0-10
VDC
0-10
VDC
< 1 mA
< 1 mA
< 1 mA
0-10 VDC
0-10 VDC
0-10 VDC
Рисунок 3.12 Принципиальная схема аналоговых входов/
выходов,
предусмотренных в преобразователе частоты.
Выбор Руководство по проектированию
68 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
