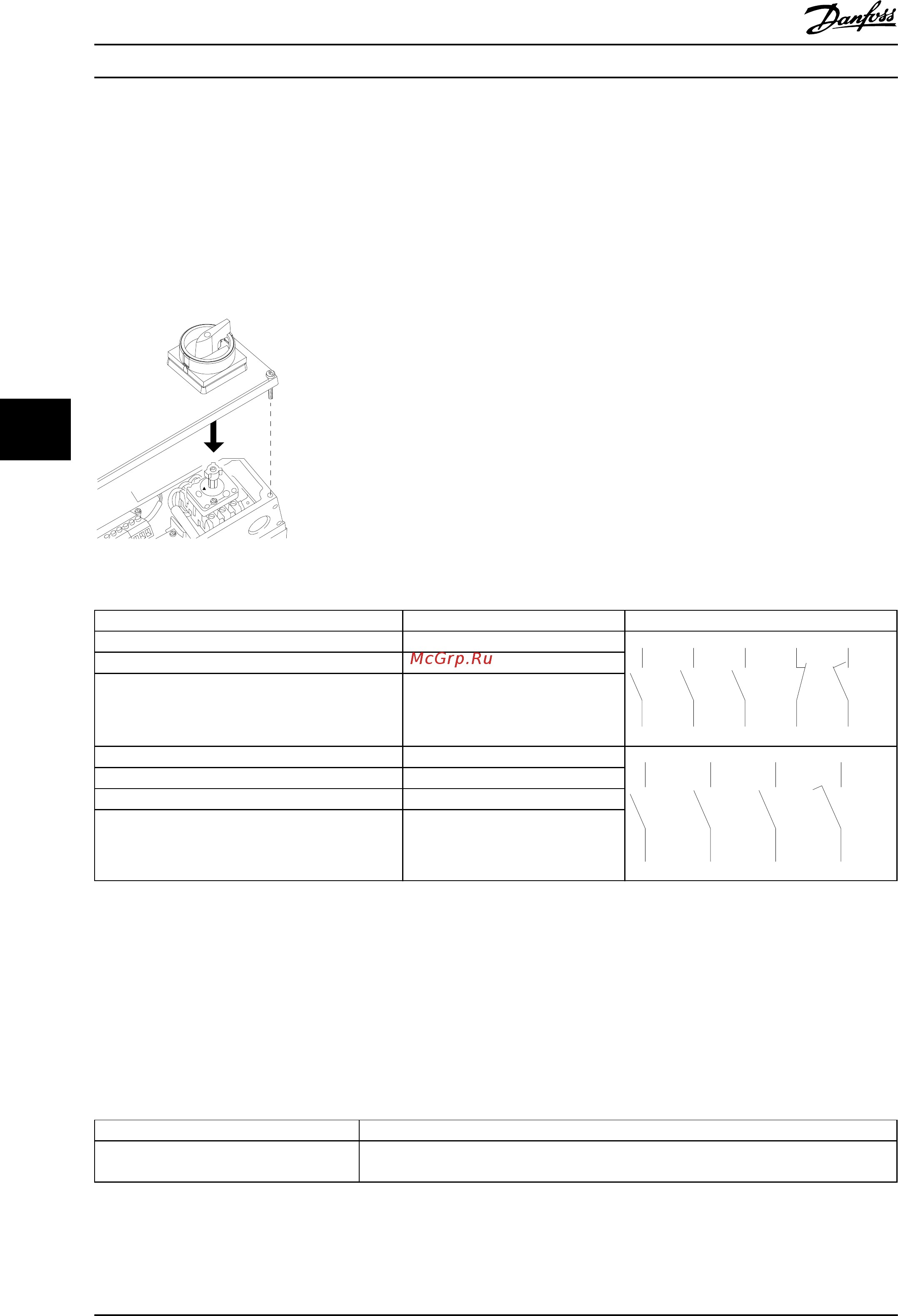

6.3 Разъединители и контакторы
6.3.1 Разъединители питающей сети
Сборка устройства со степенью защиты IP 55/NEMA типа 12 (тип корпуса A5) с разъединителем питающей сети
Выключатель
питающей сети устанавливается с левой стороны корпусов B1, B2, C1 и C2. В корпусе А5 выключатель
находится с правой стороны.
130BD470.10
OFF
Рисунок 6.39 Расположение сетевого выключателя
Тип корпуса Тип Соединения клемм
A5 Kraus&Naimer KG20A T303
L1
T1
L2
T2
L3
T3
31
32
43
44
130BB182.10
B1 Kraus&Naimer KG64 T303
B2 Kraus&Naimer KG64 T303
C1 37 кВт Kraus&Naimer KG100 T303
L1
T1
L2
T2
L3
T3
13
14
130BB181.10
C1 45–55 кВт Kraus&Naimer KG105 T303
C2 75 кВт Kraus&Naimer KG160 T303
C2 90 кВт Kraus&Naimer KG250 T303
Таблица 6.33 Подключения клемм для различных типов корпусов
6.4 Дополнительные сведения о двигателе
6.4.1 Кабель электродвигателя
Двигатель должен подключаться к клеммам U/T1/96, V/T2/97, W/T3/98. Заземление подключается к клемме 99. С
преобразователем
частоты могут использоваться стандартные трехфазные асинхронные двигатели всех типов.
Заводская настройка задает вращение по часовой стрелке, при этом выход преобразователя частоты подключается
следующим образом:
Номер клеммы Функция
96, 97, 98, 99 Сеть U/T1, V/T2, W/T3
Земля
Таблица 6.34 Функции клемм
Электрический монтаж Руководство по проектированию
120 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
