2.8.6 Замкнутый контур структуры управления
Внутренний контроллер позволяет преобразователю частоты стать неотъемлемой частью регулируемой системы.
Преобразователь
частоты получает сигнал обратной связи от датчика, установленного в системе. Затем он сравнивает
сигнал обратной связи с величиной задания уставки и определяет рассогласование между этими сигналами, если оно
есть. После этого привод изменяет скорость двигателя, чтобы устранить рассогласование.
Рассмотрим, например, насосную систему, в которой скорость насоса необходимо регулировать таким образом, чтобы
статическое давление в трубопроводе оставалось постоянным. В качестве задания уставки в преобразователь частоты
вводится требуемое значение статического давления. Датчик давления измеряет текущее статическое давление в
трубопроводе и подает измеренное значение на преобразователь частоты в качестве сигнала обратной связи. Если
сигнал обратной связи больше задания уставки, преобразователь частоты замедляет вращение, снижая давление.
Подобным образом, если давление в трубопроводе ниже задания уставки, преобразователь частоты автоматически
увеличивает скорость, увеличивая давление, создаваемое насосом.

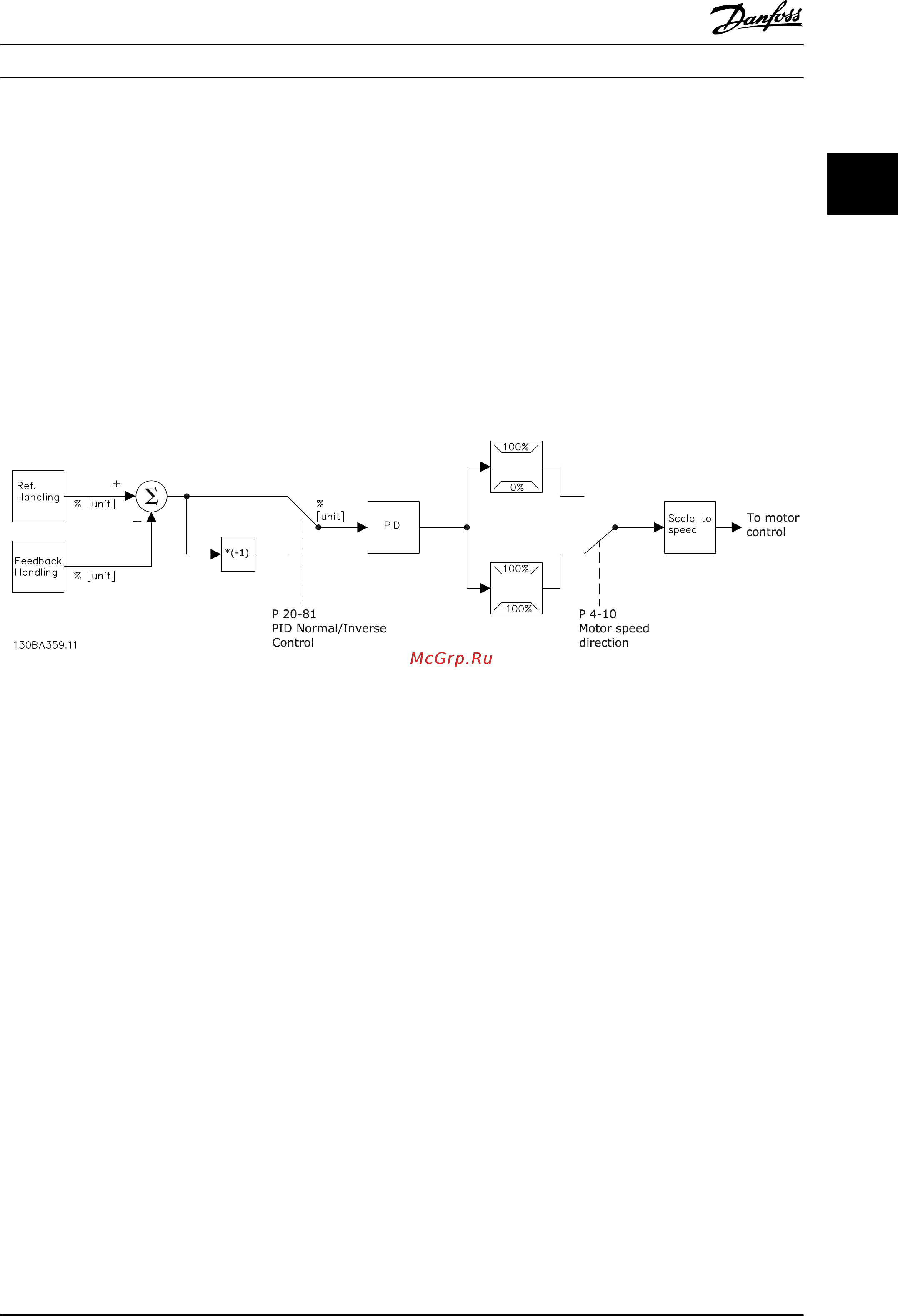

Рисунок 2.26 Блок-схема регулятора с замкнутым контуром
Хотя значения по умолчанию для регулятора с обратной связью преобразователя частоты обычно обеспечивают
удовлетворительные
рабочие характеристики, управление системой часто удается оптимизировать настройкой
некоторых параметров регулятора с обратной связью. Также возможна автоматическая настройка параметров ПИ-
регулирования.
Введение в VLT
®
HVAC Drive
Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 43
