2.7.19 Насосы конденсаторов
Насосы конденсаторной воды используются главным образом для циркуляции воды через конденсаторную секцию
охладителей
с водяным охлаждением и связанную с ними градирню. Конденсаторная вода отбирает тепло из
конденсаторной секции охладителя и выпускает его в атмосферу в градирне. Эти системы используются в качестве
наиболее эффективных средств создания охлажденной воды: они на 20 % эффективнее охладителей с воздушным
охлаждением.
2.7.20 Решение с использованием VLT
Вместо выполнения балансировки насосов с помощью дроссельного клапана или подгонки крыльчатки насоса для
работы
с насосами конденсаторной воды можно использовать преобразователи частоты.
Использование преобразователя частоты вместо дроссельного клапана по существу экономит энергию, которая была
бы поглощена клапаном. Эта экономия может достигать 15–20 % и более. Подгонка крыльчатки насоса необратима, и
если условия изменяются и требуется более высокий расход, крыльчатку приходится менять.

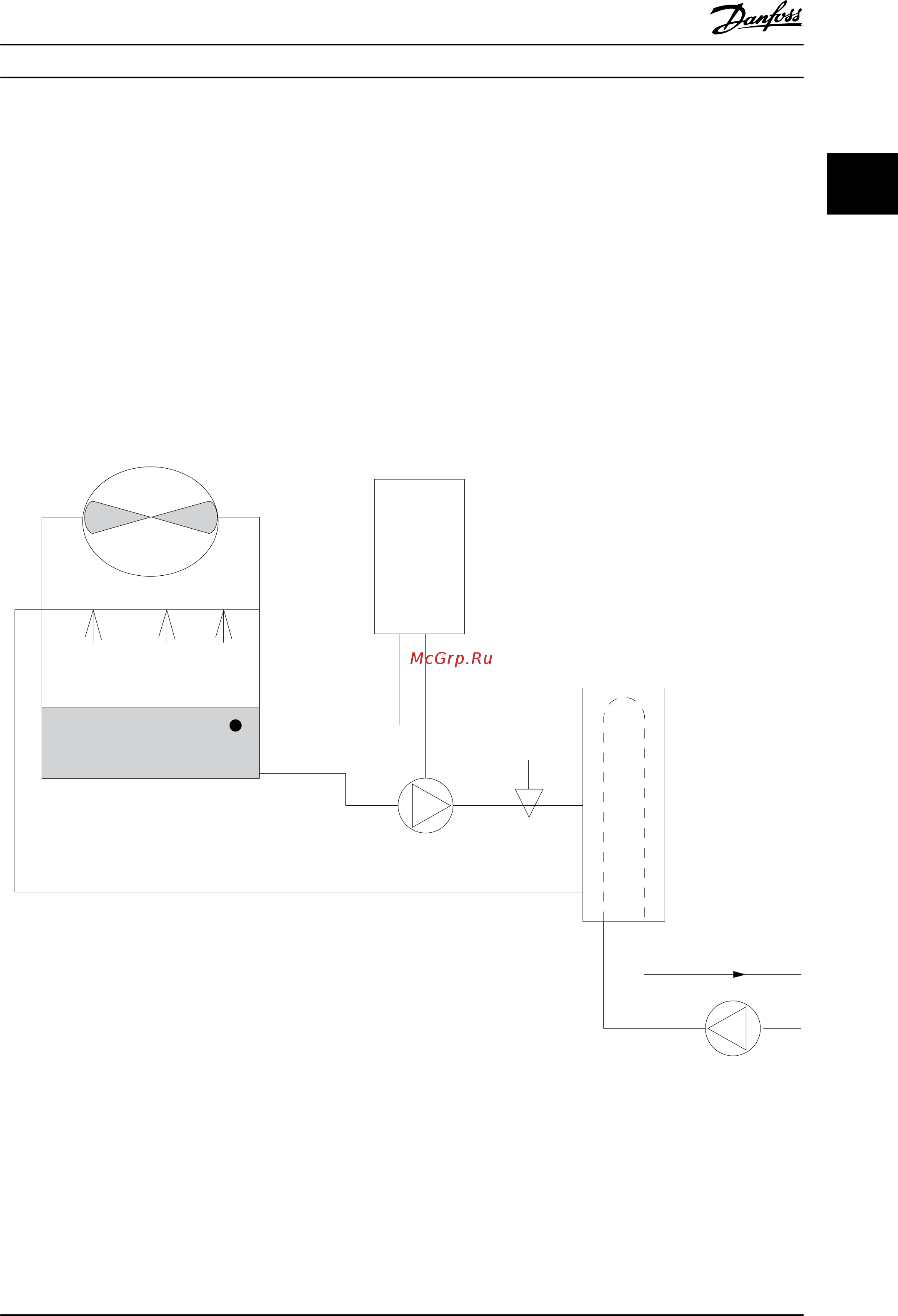

Frequency
converter
Water
Inlet
Water
Outlet
BASIN
Flow or pressure sensor
Condenser
Water pump
Throttling
valve
Supply
CHILLER
130BB452.10
Рисунок 2.20 Решение с использованием VLT
Введение в VLT
®
HVAC Drive
Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 35
2 2
