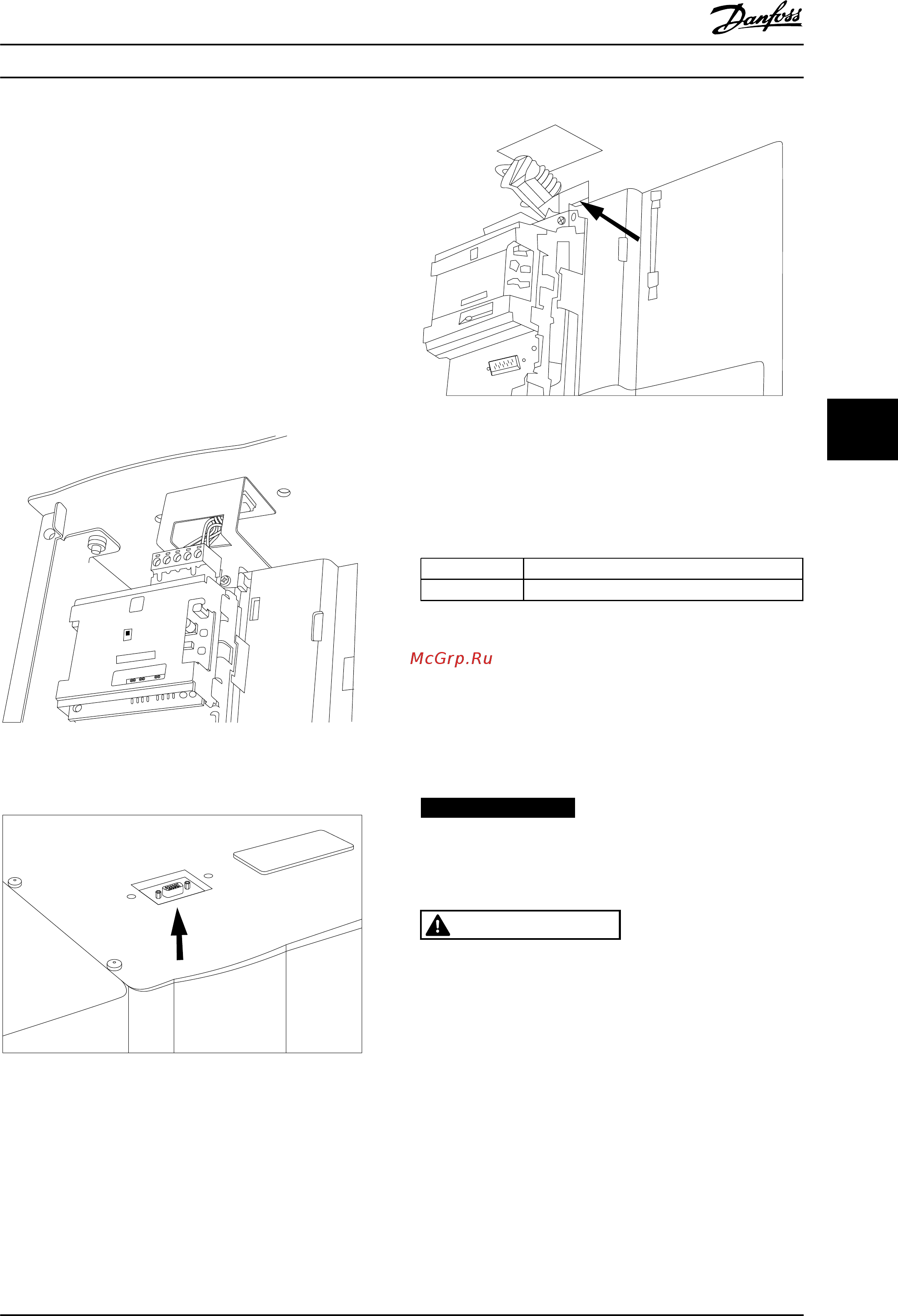

Подключение периферийной шины
Подключения
выполняют к соответствующим
дополнительным устройствам на плате управления.
Подробнее см. в соответствующей инструкции для
периферийной шины fieldbus. Кабель должен быть
проложен по подготовленному каналу внутри
преобразователя частоты и связан с другими
проводами цепей управления (см. Рисунок 6.45).
В устройствах IP00 (шасси) и NEMA 1 можно подключать
периферийную шину сверху устройства, как показано на
Рисунок 6.46 и Рисунок 6.47. У блока NEMA 1 крышку
следует удалить.
Номер комплекта для верхнего подключения
периферийной шины: 176F1742
130BA867.10
Probus Option A
FC300 Service
Рисунок 6.45 Расположение периферийной шины внутри
корпуса
130BB255.10
Рисунок 6.46 Подключение периферийной шины сверху в
корпусах IP00
130BB256.10
Рисунок 6.47 Подключение периферийной шины сверху в
блоках
NEMA 1
Монтаж внешнего источника питания 24 В пост. тока
Момент затяжки: 0,5–0,6 Н-м
Размер винтов: M3
№ Функция
35 (-), 36 (+) Внешний источник 24 В пост. тока
Таблица 6.37 Внешний источник 24 В пост. тока
Внешний
источник питания 24 В пост. тока может быть
использован в качестве низковольтного источника
питания платы управления и любых других
установленных дополнительных плат. Он обеспечивает
полноценную работу LCP (включая установку
параметров) без подключения к электросети.
УВЕДОМЛЕНИЕ
После подключения источника питания 24 В пост.
тока
появляется предупреждение о низком
напряжении; однако, отключения не происходит.
ВНИМАНИЕ!
Чтобы обеспечить надлежащую гальваническую
развязку (типа PELV) клемм управления
преобразователя частоты, используйте источник 24 В
пост. тока типа PELV.
Электрический монтаж Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 125
6 6
