ESR-Series. Руководство по эксплуатации. Версия 1.14.0
102
Шаг Описание Команда Ключи
esr(config-if-gi)# switchport
general allowed vlan auto-all
Только для
ESR-1000/1200/1500/1511
/1700.

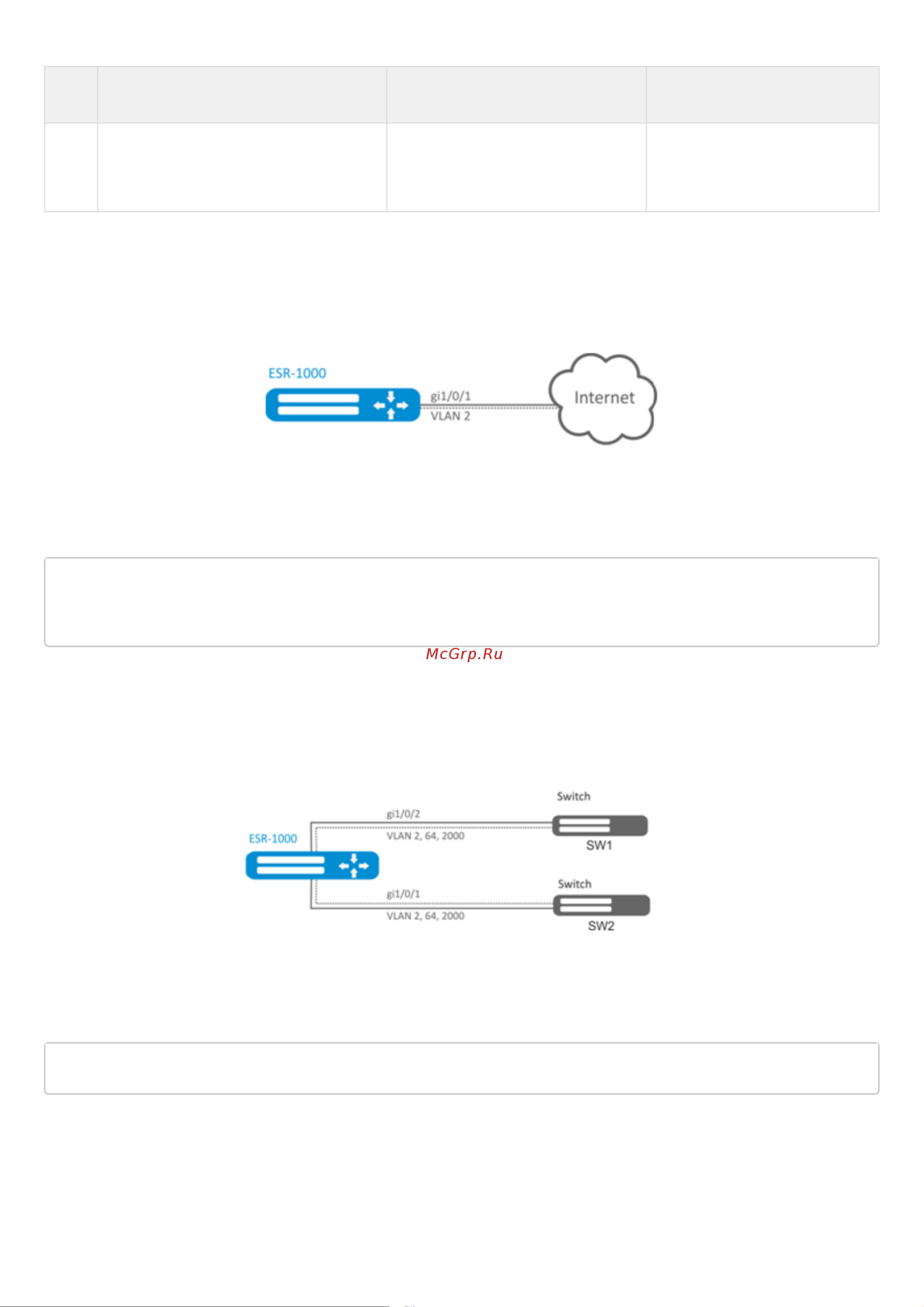

8.1.2 Пример настройки 1. Удаление VLAN с интерфейса
Задача:
На основе заводской конфигурации удалить из VLAN 2 порт gi1/0/1.
Решение:
Удалим VLAN 2 с порта gi1/0/1:
esr(config)# interface gi 1/0/1
esr(config-if-gi)# switchport general allowed vlan remove 2 untagged
esr(config-if-gi)# no switchport general pvid
8.1.3 Пример настройки 2. Разрешение обработки VLAN в тегированном режиме
Задача:
Настроить порты gi1/0/1 и gi1/0/2 для передачи и приема пакетов в VLAN 2, VLAN 64, VLAN 2000.
Решение:
Создадим VLAN 2, VLAN 64, VLAN 2000 на ESR-1000:
esr-1000(config)# vlan 2,64,2000
