Eltex ESR-14VF [558/600] Пример настройки
![Eltex ESR-1511 [558/600] Пример настройки](/views2/1832180/page558/bg22e.png)
ESR-Series. Руководство по эксплуатации. Версия 1.14.0
558
•
•
•
•
•
•
Шаг Описание Команда Ключи
11 Включить регистрацию неудачных
аутентификаций (не обязательно).
esr(config)#logging login on-
failure
12 Включить регистрацию изменений
настроек системы аудита (не
обязательно).
esr(config)#logging syslog
configuration
13 Включить регистрацию изменений
настроек пользователя (не
обязательно).
esr(config)#logging userinfo

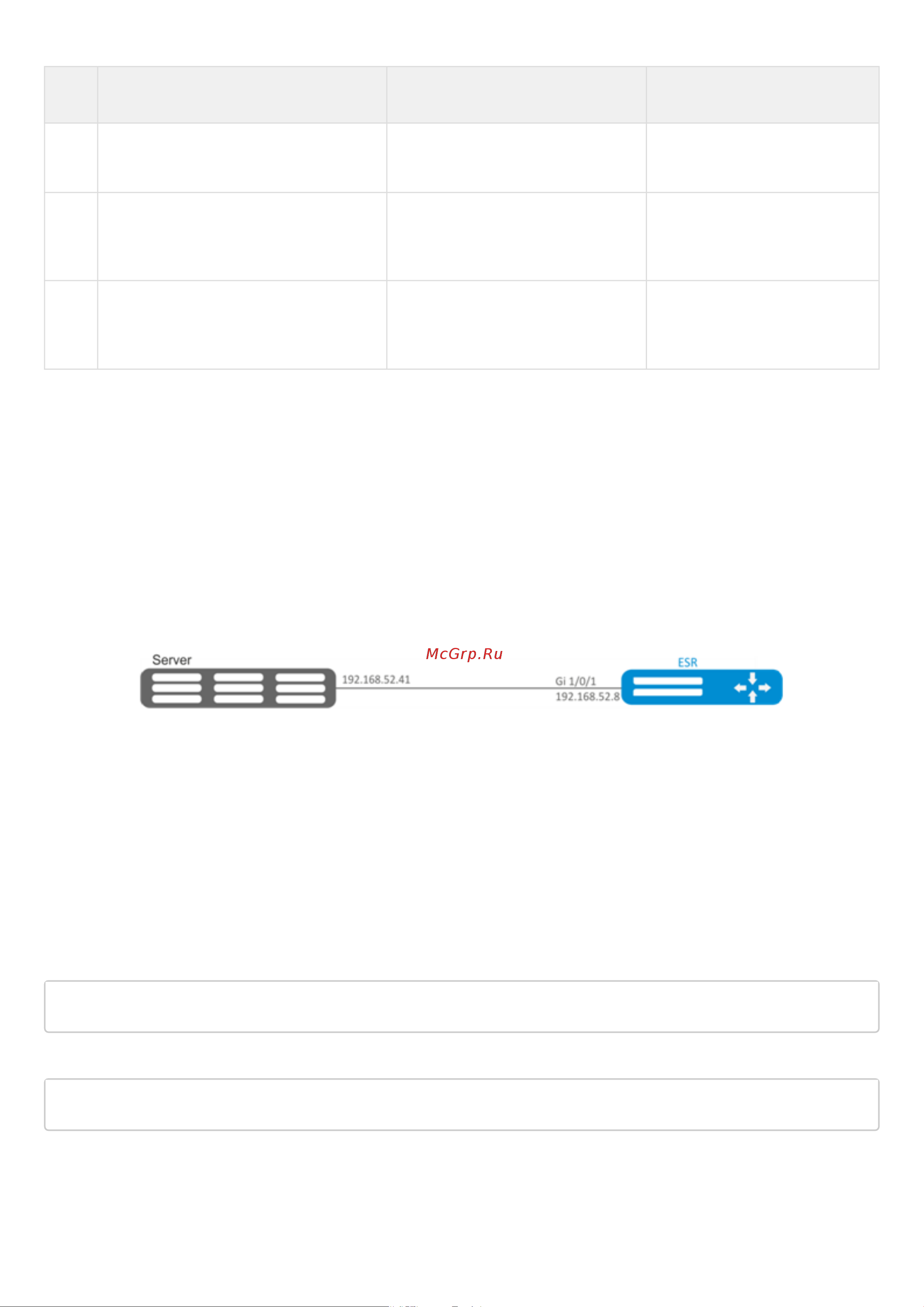

17.5.2 Пример настройки
Задача:
Настроить отправку сообщений для следующих системных событий:
неудачная аутентификация пользователя;
внесены изменения в конфигурацию логирования системных событий;
старт/остановка системного процесса;
внесены изменения в профиль пользователей.
IP-адрес маршрутизатора ESR – 192.168.52.8, ip-адрес Syslog сервера – 192.168.52.41. Использовать
параметры по умолчанию для отправки сообщений – протокол UDP порт 514.
Решение:
Предварительно нужно выполнить следующие действия:
указать зону для интерфейса gi1/0/1;
настроить IP-адрес для интерфейсов gi1/0/1.
Основной этап конфигурирования:
Создаем файл на маршрутизаторе для системного журнала, уровень сообщений для журналирования –
info:
esr(config)# syslog file ESR info
Указываем IP адрес и параметры удаленного Syslog-сервера:
esr(config)# syslog host SERVER 192.168.17.30 info udp 514
