ESR-Series. Руководство по эксплуатации. Версия 1.14.0
317
Шаг Описание Команда Ключи
3 Описать префиксы, для которых
будут назначаться метки
esr(config-object-group-network)#
ip prefix <ADDR/LEN>
<ADDR/LEN> – IP-адрес и
маска подсети, задаётся в
виде AAA.BBB.CCC.DDD/EE,
где каждая часть AAA – DDD
принимает значения [0..255] и
EE принимает значения
[1..32];
4 В контексте настройки LDP
применить созданную object-group
esr(config-ldp)# advertise-labels
<NAME>
<NAME> – имя
конфигурируемого списка
подсетей, задаётся строкой
до 31 символа.

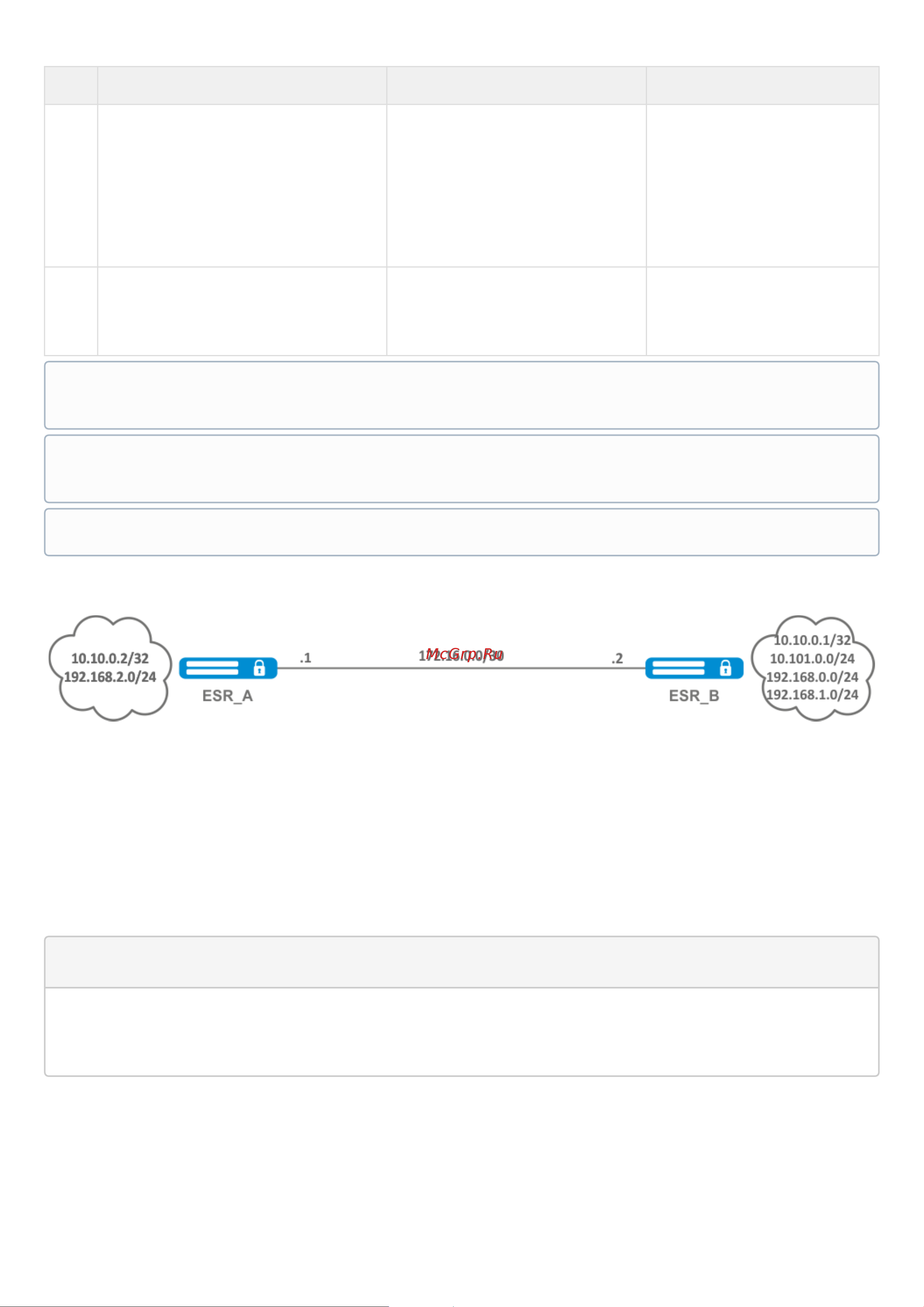

12.4.2 Пример настройки
Задача:
Назначить MPLS-метки только FEC 10.10.0.2/32 и 10.10.0.1/32.
Решение:
На ESR_A и ESR_B создадим object-group ADV_LABELS типа network и добавим в нее префиксы
10.10.0.1/32 и 10.10.0.2/32 соответственно.
ESR_A
esr(config)# object-group network ADV_LABELS
esr(config-object-group-network)# ip prefix 10.10.0.1/32
esr(config-object-group-network)# ip prefix 10.10.0.2/32
Метки будут выделяться ТОЛЬКО на описанные вobject-group подсети, независимо от
того, как они были изучены (connected, local, IGP и т.д.).
В object-group необходимо описывать префиксы.
Префикс должен иметь точное совпадение с маршрутом из FIB.
Данный функционал поддержан для протокола IPv4.
