ESR-Series. Руководство по эксплуатации. Версия 1.14.0
130
•
•
•
•
•
•
•
Шаг Описание Команда Ключи
Также для bridge-интерфейса возможно настроить:
QoS в базовом или расширенном режимах (см. раздел Управление QoS);
proxy (см. раздел Проксирование HTTP/HTTPS-трафика);
мониторинг траффика (см. разделы Настройка Netflow иНастройка sFlow);
функционал протоколов маршрутизации (см. раздел Управление маршрутизацией);
протокол VRRF (см. раздел Управление резервированием);
функционал BRAS (см. раздел Управление BRAS (Broadband Remote Access Server));
функционал IDS/IPS (см. раздел Настройка IPS/IDS).

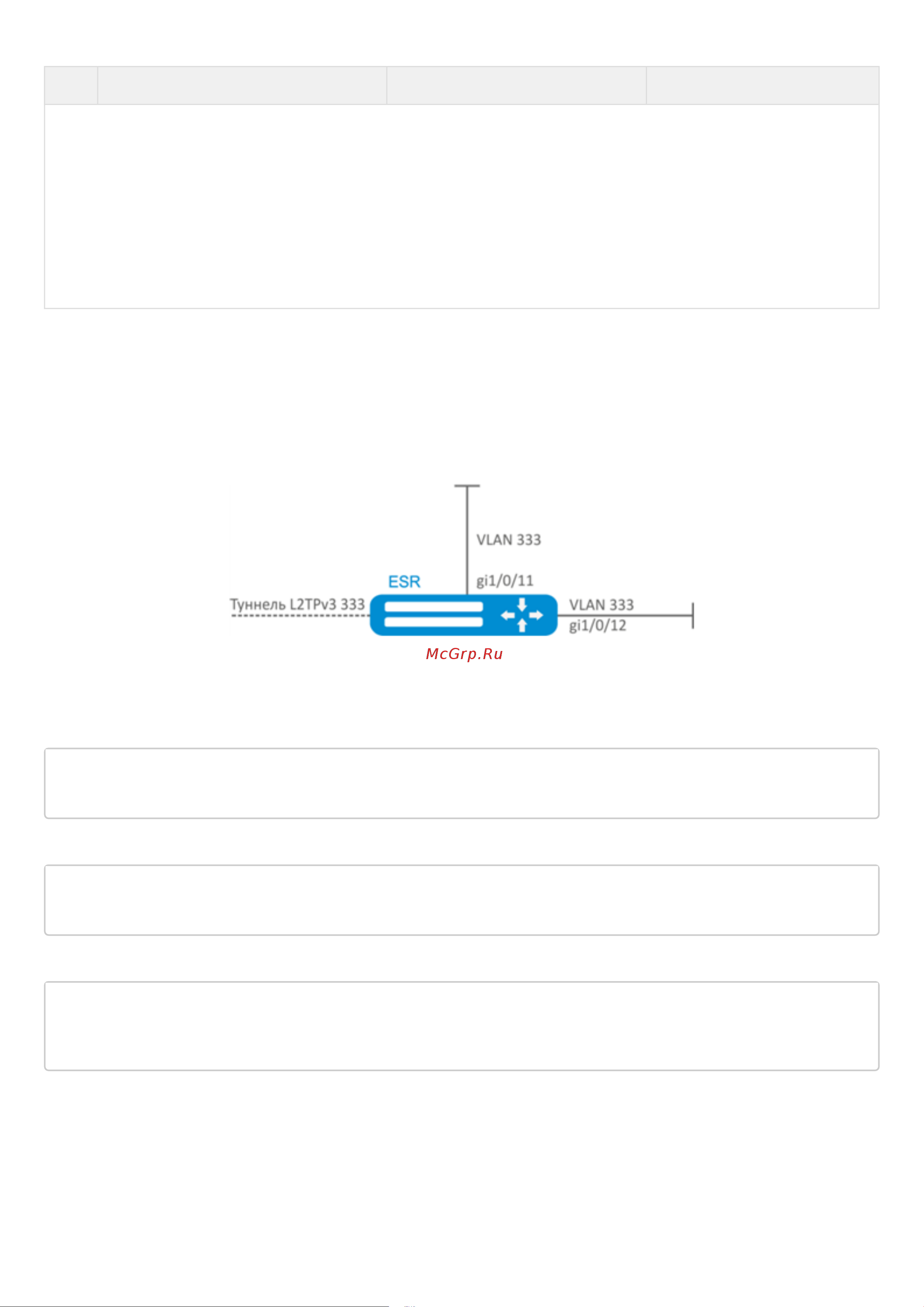

8.9.2 Пример настройки bridge для VLAN и L2TPv3-туннеля
Задача:
Объединить в единый L2-домен интерфейсы маршрутизатора, относящиеся к локальной сети, и L2TPv3-
туннель, проходящий по публичной сети. Для объединения использовать VLAN 333.
Решение:
Создадим VLAN 333:
esr(config)# vlan 333
esr(config-vlan)# exit
Создадим зону безопасности «trusted»:
esr(config)# security-zone trusted
esr(config-zone)# exit
Добавим интерфейсы gi1/0/11, gi1/0/12 в VLAN 333:
esr(config)# interface gigabitethernet 1/0/11-12
esr(config-if)# mode switchport
esr(config-if)# switchport general allowed vlan add 333 tagged
