ESR-Series. Руководство по эксплуатации. Версия 1.14.0
366
Для просмотра VPNv4-таблицы можно воспользоваться одной из следующих команд:
ESR1# show bgp vpnv4 unicast all
Status codes: * - valid, > - best, i - internal, S - stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Codes Route Distinguisher IP Prefix Next hop Metric Label LocPrf
Weight Path
----- --------------------- ------------------ --------------- ---------- ------- ----------
------ ----------------
*> 65500:100 10.100.0.0/24 -- -- 23 -- --
?
*>i 65500:100 192.168.32.4/30 3.3.3.3 -- 84 100 0
i
*>i 65500:100 10.100.1.0/24 3.3.3.3 -- 84 100 0
i
Выводит все принятые VPNv4 маршруты после применения фильтрации.
12.8 Балансировка трафика MPLS

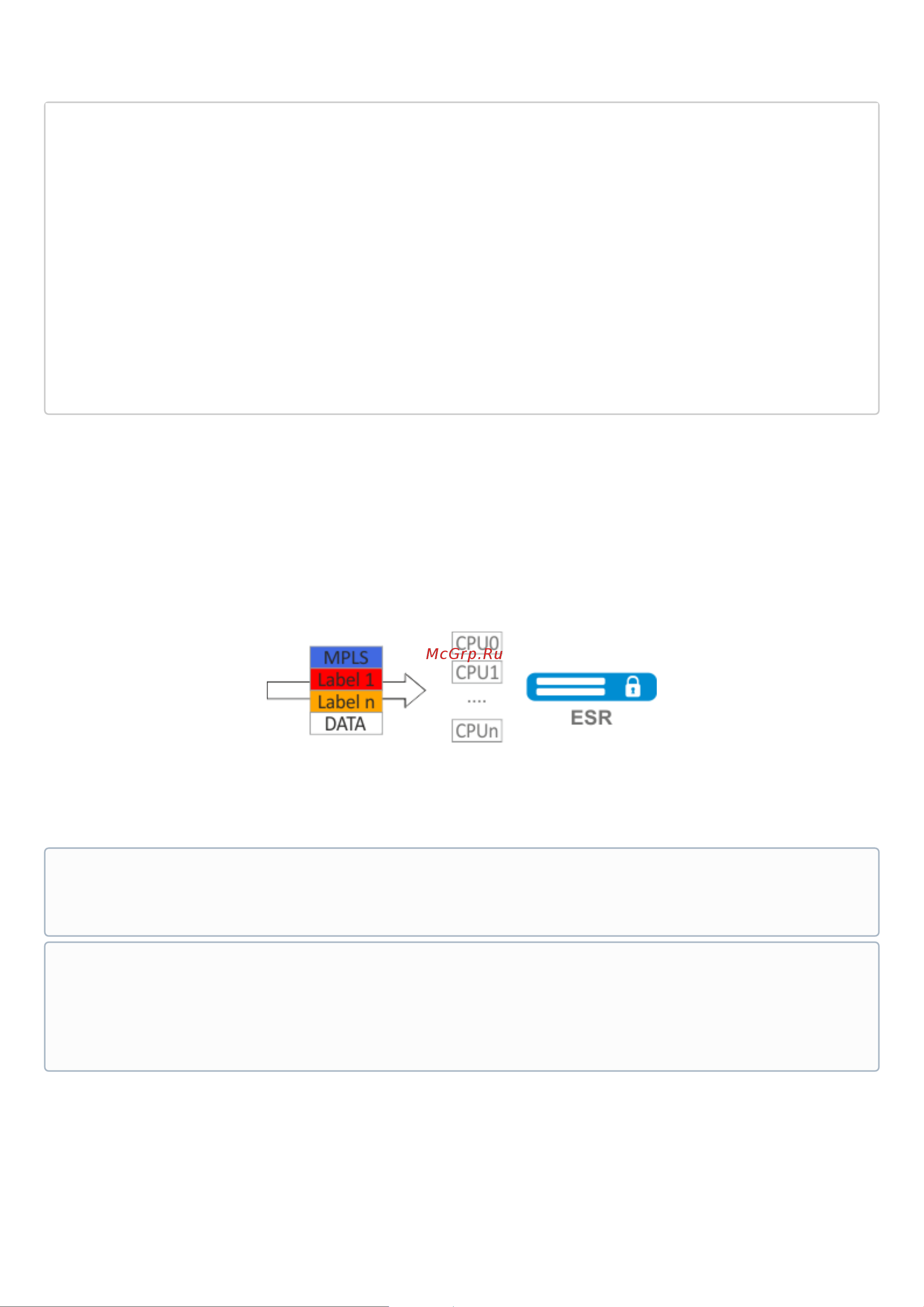

Маршрутизаторы ESR имеют многоядерную архитектуру. Одним из первых звеньев обработки
поступающего трафика является load balancer daemon(lbd), который выполняет две основных функции:
1) Равномерно распределяет нагрузку между всеми CPU маршрутизатора.
2) Выявляет аномальные ситуации с высокой нагрузкой на отдельные CPU, и перераспределяет
обработку с этих CPU на менее загруженные.
По умолчанию, lbd использует только MPLS-метки для вычисления хэша и дальнейшего распределения
нагрузки на различные CPU. Данное поведение не всегда дает преимущество, особенное когда
существует "большие" однородные потоки MPLS трафика. Для добавление энтропии в хэш можно
включить дополнительный функционал:
cpu load-balance mpls passenger ip
Включает возможность "заглядывать" дальше MPLS-заголовка для поиска IP-заголовка, и
добавления ip-src и ip-dst в расчет хэша.
cpu load-balance mpls passenger ip-over-ethernet-pseudowire-with-cw
cpu load-balance mpls passenger ip-over-ethernet-pseudowire-without-cw
Позволяет явно указать, используется ли при построении L2VPN функционал Control Word.
Позволяет исключить возникновение ошибки, когда пакет с наличием Сontrol word может быть
ошибочно распознан как пакет без Сontrol Word.
