ESR-Series. Руководство по эксплуатации. Версия 1.14.0
137
•
•

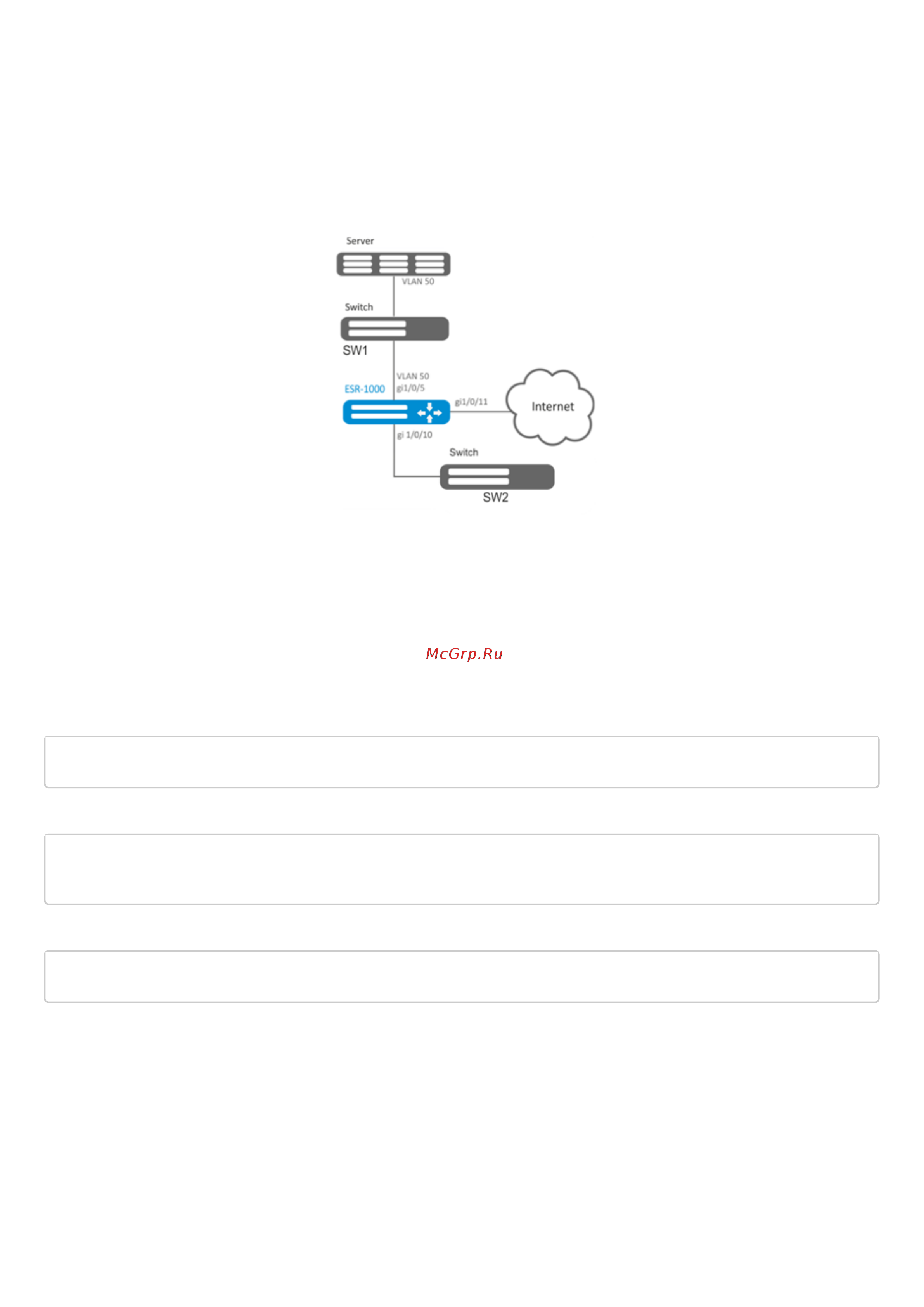

8.11.2 Пример настройки
Задача:
Организовать удаленное зеркалирование трафика по VLAN 50 с интерфейса gi1/0/11 для передачи на
сервер для обработки.
Решение:
Предварительно нужно выполнить следующие действия:
Создать VLAN 50;
На интерфейсе gi 1/0/5 добавить VLAN 50 в режиме general.
Основной этап конфигурирования:
Укажем VLAN, по которой будет передаваться зеркалированный трафик:
еsr1000(config)# port monitor remote vlan 50
На интерфейсе gi 1/0/5 укажем порт для зеркалирования:
еsr1000(config)# interface gigabitethernet 1/0/5
еsr1000(config-if-gi)# port monitor interface gigabitethernet 1/0/11
Укажем на интерфейсе gi 1/0/5 режим удаленного зеркалирования:
еsr1000(config-if-gi)# port monitor remote
8.12 Настройка LACP
LACP — протокол для агрегирования каналов, позволяет объединить несколько физических каналов в
один логический. Такое объединение позволяет увеличивать пропускную способность и надежность
канала.
