ESR-Series. Руководство по эксплуатации. Версия 1.14.0
63
Название
индикатора
Функция индикатора Состояние
индикатора
Состояние устройства
Оранжевый Неработоспособность основного
источника питания, авария или
отсутствие первичной сети.
Выключен Отказ внутренних источников
питания устройства.
Fan Состояние вентилятора
охлаждения.
Выключен Все вентиляторы исправны.
Красный Отказ одного или более
вентиляторов. Причиной
возникновения аварии может быть
неработоспособность хотя бы
одного из вентиляторов –
остановка или пониженная
частота оборотов.
1
Не поддерживается в текущей версии ПО

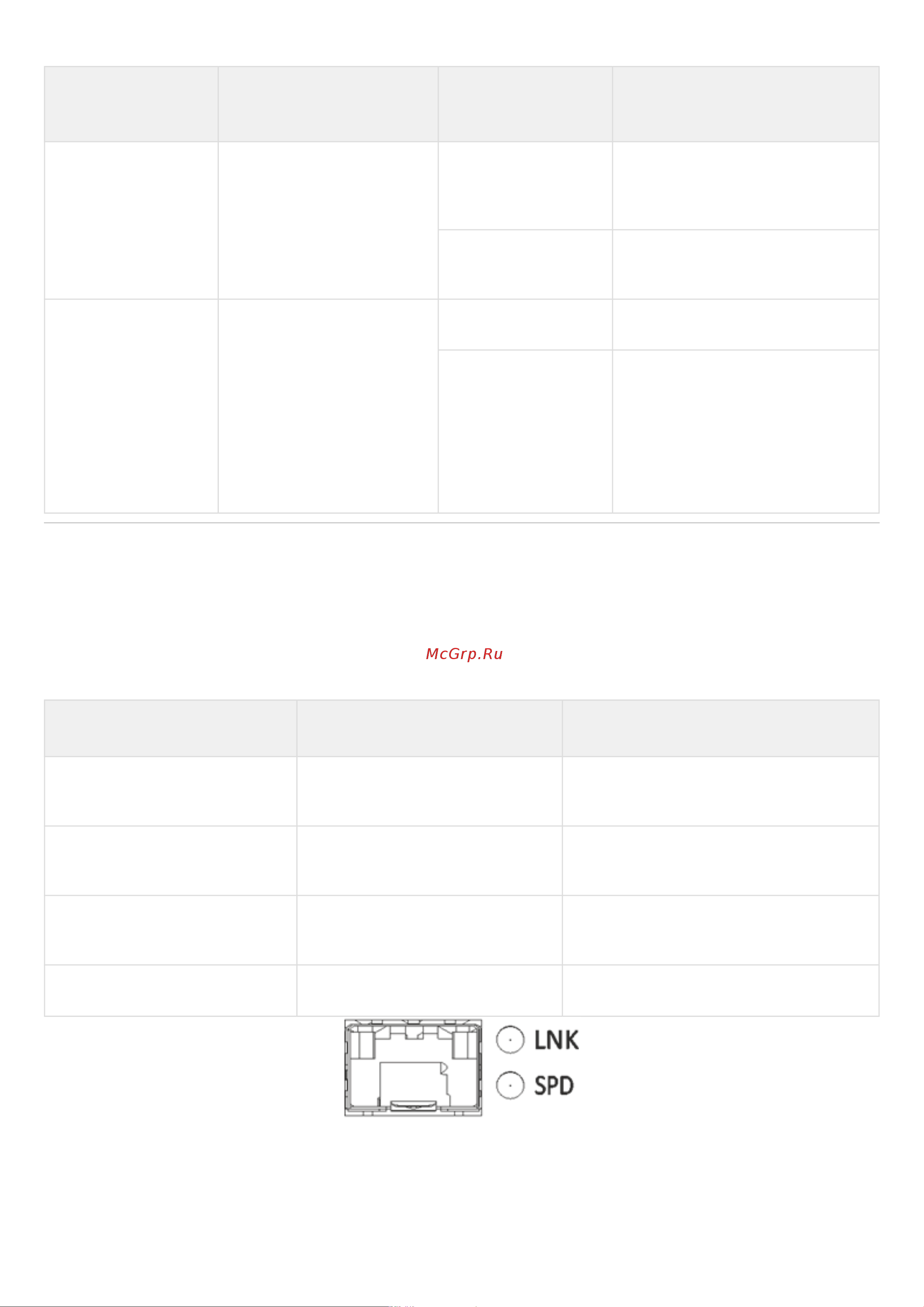

Световая индикация ESR-21/ESR-20
Состояние медных интерфейсов Gigabit Ethernet отображается двумя светодиодными индикаторами –
LINK/ACT зеленого цвета и SPEED янтарного цвета.
Таблица 37 – Световая индикация состояния медных интерфейсов и SFP-интерфейсов
Свечение индикатора SPEED Свечение индикатора LINK/ACT Состояние интерфейса Ethernet
Выключен Выключен Порт выключен или соединение не
установлено.
Выключен Горит постоянно Установлено соединение на скорости 10
или 100Мбит/с.
Горит постоянно Горит постоянно Установлено соединение на скорости
1000Мбит/с.
X Мигание Идет передача данных.
Рисунок 46 – Расположение индикаторов разъема SFP
