ESR-Series. Руководство по эксплуатации. Версия 1.14.0
55
Таблица 27 – Описание разъемов, индикаторов и органов управления передней панели ESR-12V
№ Элемент
передней
панели
Описание
1 220V АC Источник питания.
2 Power Индикатор питания устройства.
3 Console Консольный порт RS-232 для локального управления устройством.
4 F Функциональная кнопка для перезагрузки устройства и сброса к заводским настройкам: при
удержании кнопки менее 10 секунд происходит перезагрузка устройства; при удержании
кнопки более 10 секунд происходит перезагрузка устройства и сброс к заводским настройкам.
5 USB1, USB2 2 разъема USB для подключения внешних USB-устройств.
6 FXO Индикатор внешней абонентской линии от ТфОП.
1,2,3 Индикатор для внутренних абонентских терминалов.
7 FXO 1 разъем FXO для подключения внешней абонентской линии от ТфОП.
8 FXS 1, FXS
2, FXS 3
3 разъема для внутренних абонентских терминалов.
9 [1 .. 8] 8 портов Gigabit Ethernet 10/100/1000BASE-T (RJ-45).
Задняя панель устройств ESR-12V

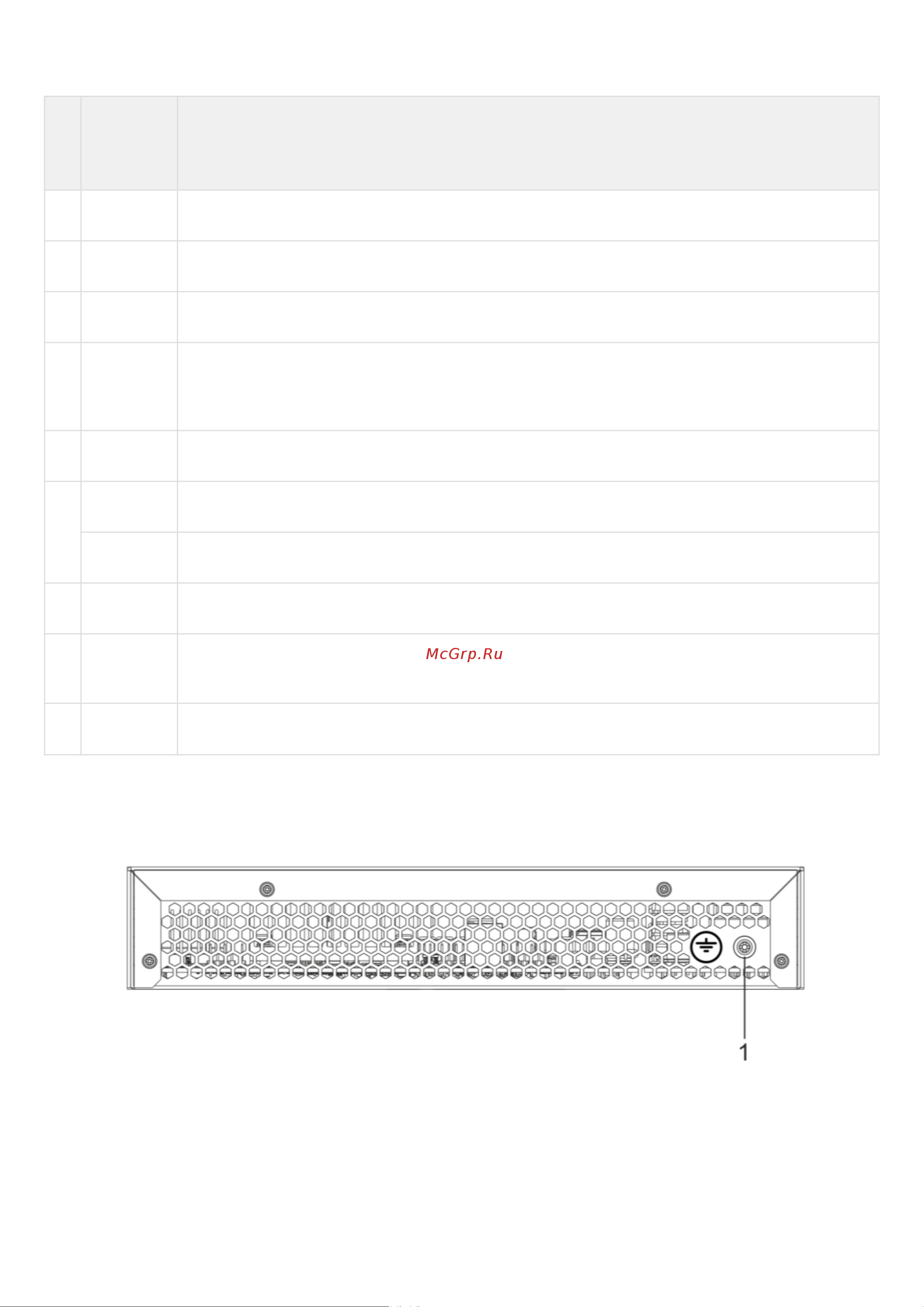

Внешний вид задней панели устройства ESR-12V показан на рисунке 37.
Рисунок 37 – Задняя панель ESR-12V
В таблице 28 приведен перечень разъемов, расположенных на задней панели маршрутизатора.
