ESR-Series. Руководство по эксплуатации. Версия 1.14.0
34
•
•
№ Элемент
передней
панели
Описание
Alarm Индикатор наличия и уровня аварии устройства.
VPN Индикатор режима работы в режиме VPN-шлюза(не используется в текущей версии).
Flash Индикатор активности обмена с накопителем данных – SD-картой или USB Flash.
Power Индикатор питания устройства.
Master Индикатор работы устройства в failover-режимах(не используется в текущей версии).
Fan Индикатор аварии вентиляторов.
RPS Индикатор резервного источника электропитания.
8 F Функциональная кнопка для перезагрузки устройства и сброса к заводским настройкам:
при удержании кнопки менее 10 секунд происходит перезагрузка устройства;
при удержании кнопки более 10 секунд происходит перезагрузка устройства и
сброс к заводским настройкам.
9 Console Консольный порт RS-232 для локального управления устройством.
10 OOB Ethernet-порт для управления маршрутизатором.
Задняя панель устройства ESR-1700
Внешний вид задней панели устройств ESR-1700 приведен на рисунке ниже.

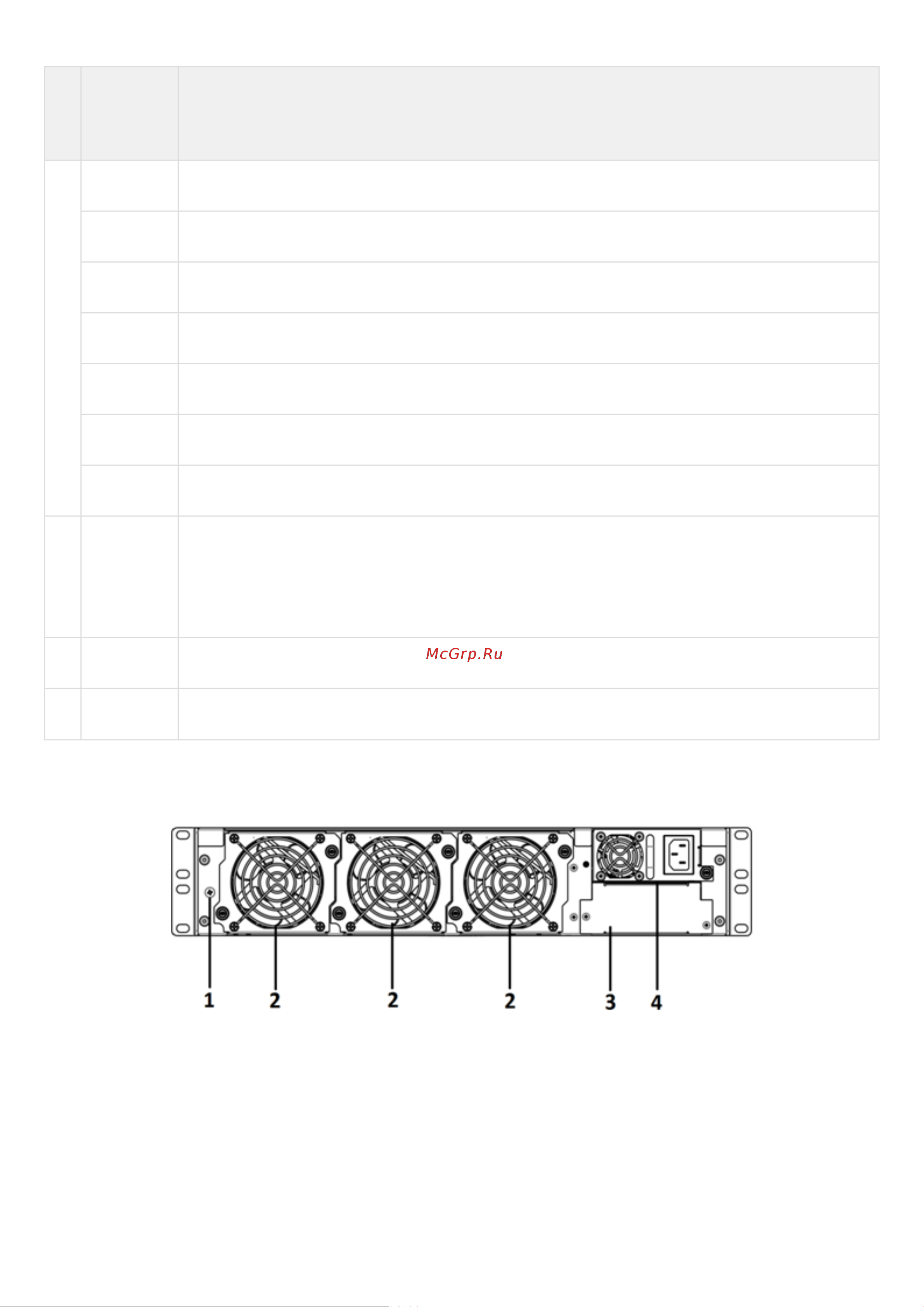

Рисунок 2 – Задняя панель ESR-1700
В таблице 10 приведен перечень разъемов, расположенных на задней панели маршрутизатора.
