ESR-Series. Руководство по эксплуатации. Версия 1.14.0
171
•
•
•
•
•
•
•
•
Шаг Описание Команда Ключи
16 Задать интервал времени, за который
усредняется статистика о нагрузке на
туннеле (не обязательно).
esr(config-l2tpv3)# load-average
<TIME>
<TIME> – интервал в
секундах, принимает
значения [5..150].
Значение по умолчанию: 5.
17 Включить запись статистики
использования текущего туннеля (не
обязательно).
esr(config-subif)# history
statistics
Также для L2TPv3-туннеля возможно настроить:
QoS в базовом или расширенном режимах (см. раздел Управление QoS);
функционал BRAS (см. раздел Управление BRAS (Broadband Remote Access Server)).

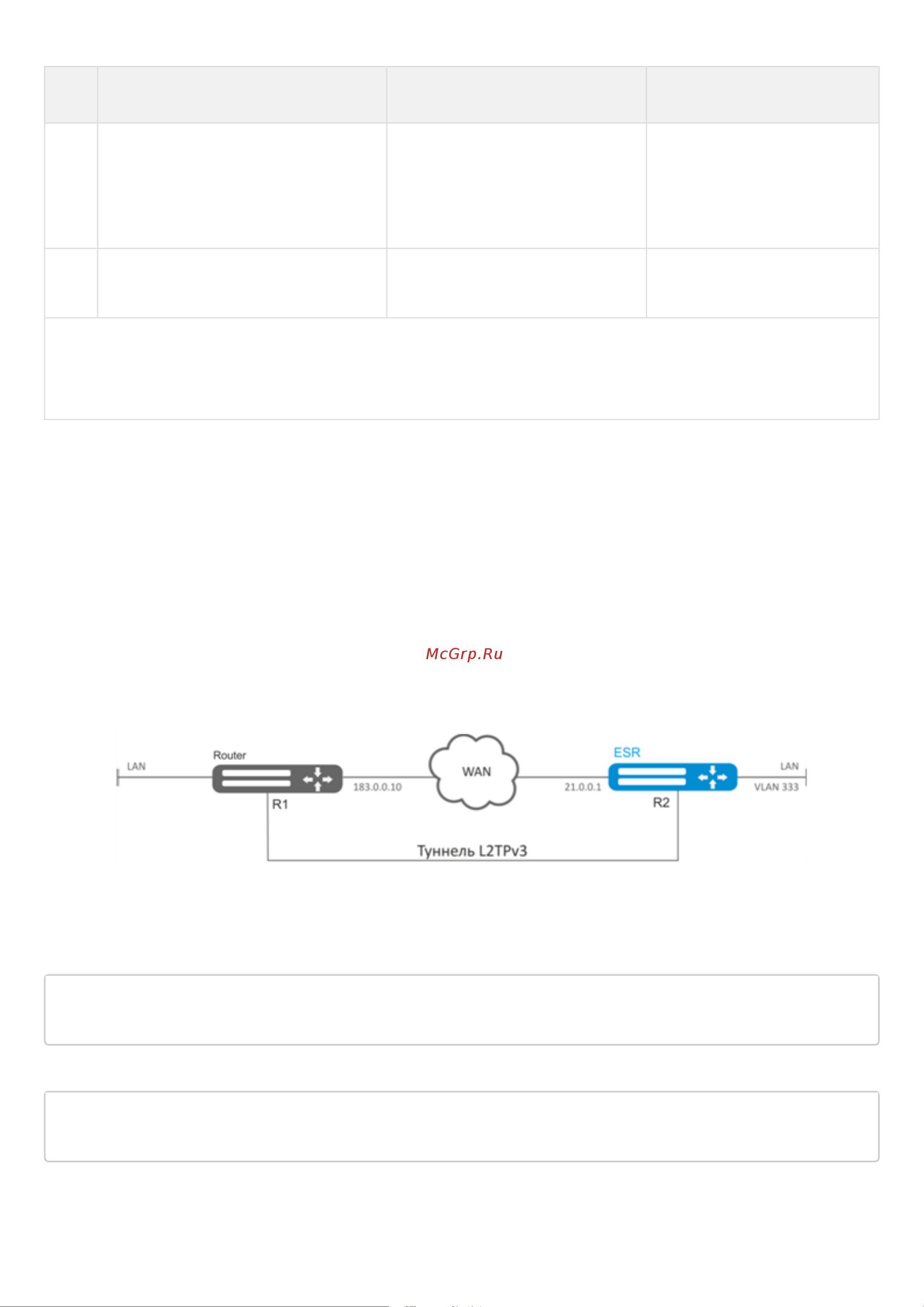

9.3.2 Пример настройки L2TPv3-туннеля
Задача:
Организовать L2 VPN между офисами компании через IP-сеть, используя для туннелирования трафика
протокол L2TPv3.
в качестве инкапсулирующего протокола используется UDP, номер порта на локальной стороне и
номер порта на стороне партнера 519;
в качестве локального шлюза для туннеля используется IP-адрес 21.0.0.1;
в качестве удаленного шлюза для туннеля используется IP-адрес 183.0.0.10;
идентификатор туннеля на локальной стороне равен 2, на стороне партнера 3;
идентификатор сессии внутри туннеля равен 100, на стороне партнера 200;
в туннель направим трафик из bridge с идентификатором 333.
Решение:
Создадим туннель L2TPv3333:
esr# configure
esr(config)# tunnel l2tpv3 333
Укажем локальный и удаленный шлюз (IP-адреса интерфейсов, граничащих с WAN):
esr(config-l2tpv3)# local address 21.0.0.1
esr(config-l2tpv3)# remote address 183.0.0.10
