ESR-Series. Руководство по эксплуатации. Версия 1.14.0
247
Шаг Описание Команда Ключи
45 Установить величину метрики на
интерфейсе или туннеле.
esr(config-if-gi)# ip ospf cost
<VALUE>
<VALUE> – величина метрики,
задаётся в размере
[0..32767].
Значение по умолчанию: 150.
esr(config-if-gi)# ipv6 ospf cost
<VALUE>
47 Включить протокол BFD для
протокола OSPF
esr(config-if-gi)# ip ospf bfd-
enable
esr(config-if-gi)# ipv6 ospf bfd-
enable

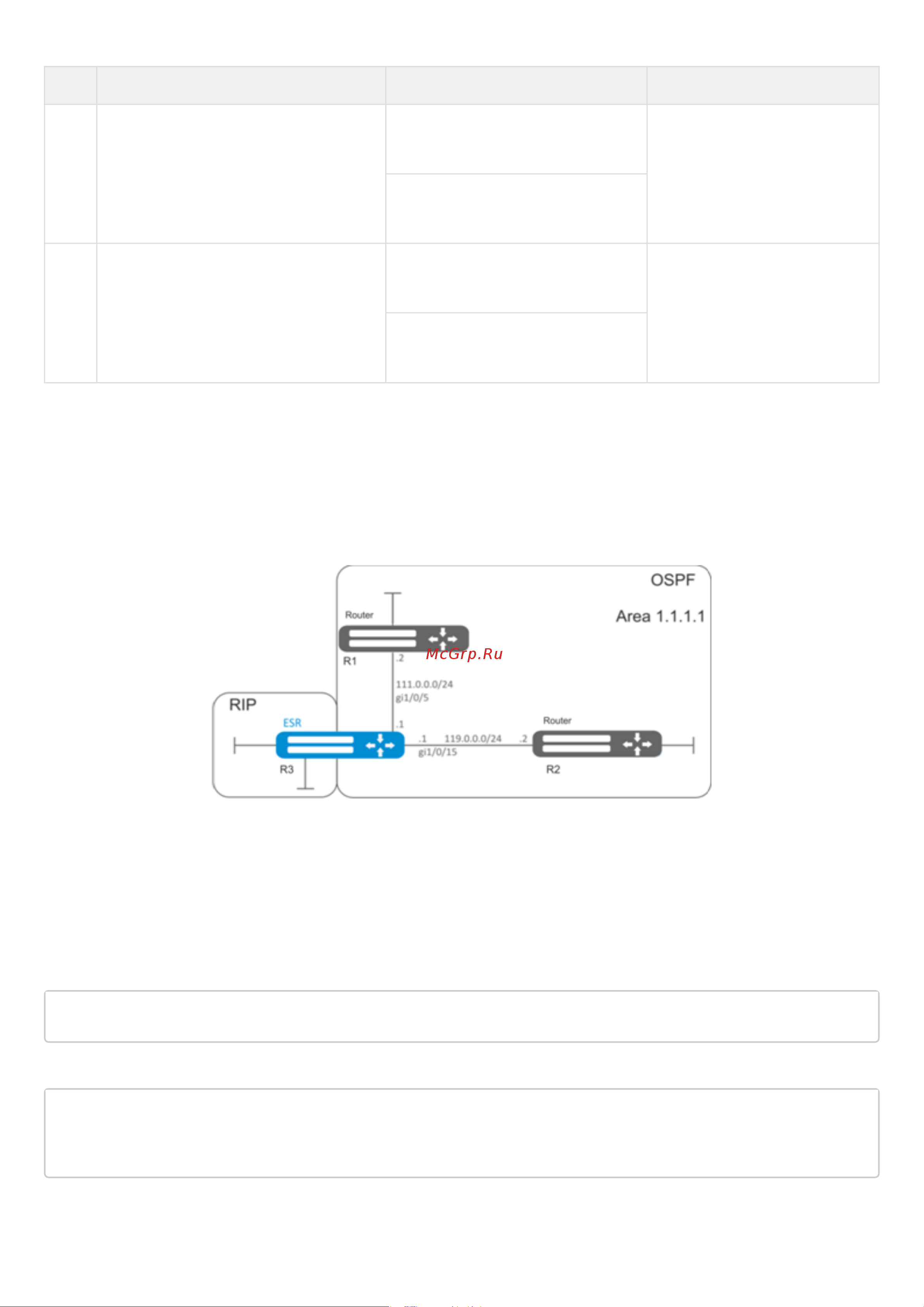

11.4.2 Пример настройки OSPF
Задача:
Настроить протокол OSPF на маршрутизаторе для обмена маршрутной информацией с соседними
маршрутизаторами. Маршрутизатор должен находится в области с идентификатором 1.1.1.1 и
анонсировать маршруты, полученные по протоколу RIP.
Решение:
Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме, приведенной на рисунке.
Создадим OSPF-процесс с идентификатором 10 и перейдём в режим конфигурирования протокола
OSPF:
esr(config)# router ospf 10
Создадим и включим требуемую область.
esr(config-ospf)# area 1.1.1.1
esr(config-ospf-area)# enable
esr(config-ospf-area)# exit
