ESR-Series. Руководство по эксплуатации. Версия 1.14.0
69
•
•
•
•
•
•
•
1.
2.
3.
1.
2.
3.
3 Установка и подключение
Крепление кронштейнов
Установка устройства в стойку
Установка модулей питания ESR-1000, ESR-1200, ESR-1500, ESR-1511, ESR-3100, ESR-1700
Подключение питающей сети
Установка и удаление SFP-трансиверов
Установка трансивера
Удаление трансивера
В данном разделе описаны процедуры установки устройства в стойку и подключения к питающей сети.
3.1 Крепление кронштейнов
В комплект поставки устройства входят кронштейны для установки в стойку и винты для крепления
кронштейнов к корпусу устройства. Для установки кронштейнов:

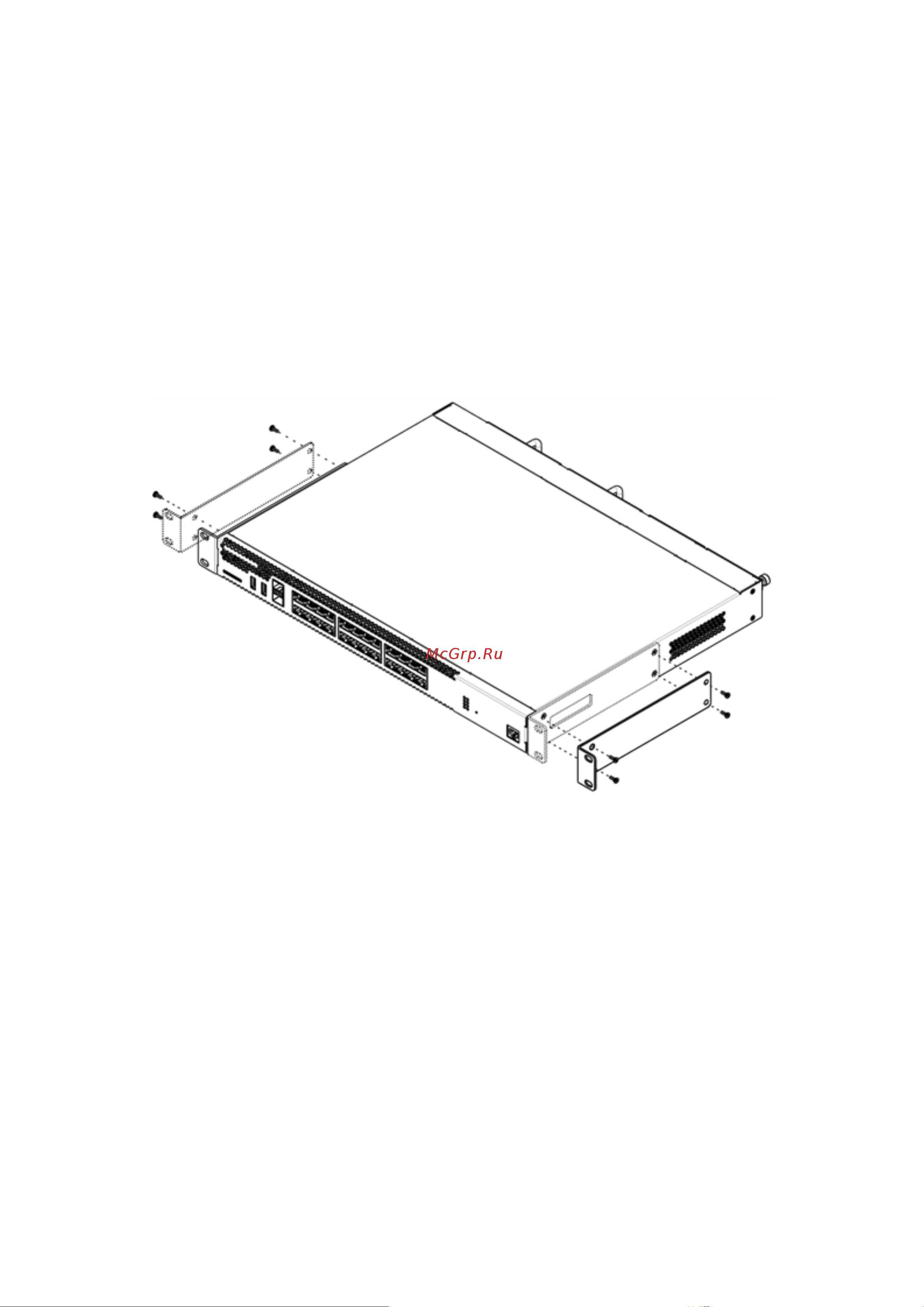

Рисунок 50 – Крепление кронштейнов
Совместите четыре отверстия для винтов на кронштейне с такими же отверстиями на боковой
панели устройства.
С помощью отвертки прикрепите кронштейн винтами к корпусу.
Повторите действия 1, 2 для второго кронштейна.
3.2 Установка устройства в стойку
Для установки устройства в стойку:
Приложите устройство к вертикальным направляющим стойки.
Совместите отверстия кронштейнов с отверстиями на направляющих стойки. Используйте
отверстия в направляющих на одном уровне с обеих сторон стойки для того, чтобы устройство
располагалось горизонтально.
С помощью отвертки прикрепите маршрутизатор к стойке винтами.
