Eltex ESR-14VF [472/600] Пример настройки
![Eltex ESR-14VF [472/600] Пример настройки](/views2/1832180/page472/bg1d8.png)
ESR-Series. Руководство по эксплуатации. Версия 1.14.0
472
Шаг Описание Команда Ключи
5 Настройка номера UDP-порта службы
резервирования сессий Firewall, через
который происходит обмен
информацией при работе в unicast-
режиме. (не обязательно)
ip firewall failover port <PORT> <PORT> – номер порта
службы резервирования
сессий Firewall, указывается в
диапазоне [1..65535].
6 Привязка VRRP-группы, на основе
которой определяется состояние
(основной/резервный)
маршрутизатора при резервировании
сессий Firewall. (не обязательно)
ip firewall failover vrrp-group
<GRID>
<GRID> – идентификатор
группы VRRP-
маршрутизатора, принимает
значения [1..32].
7 Включение резервирования сессий
Firewall.
ip firewall failover

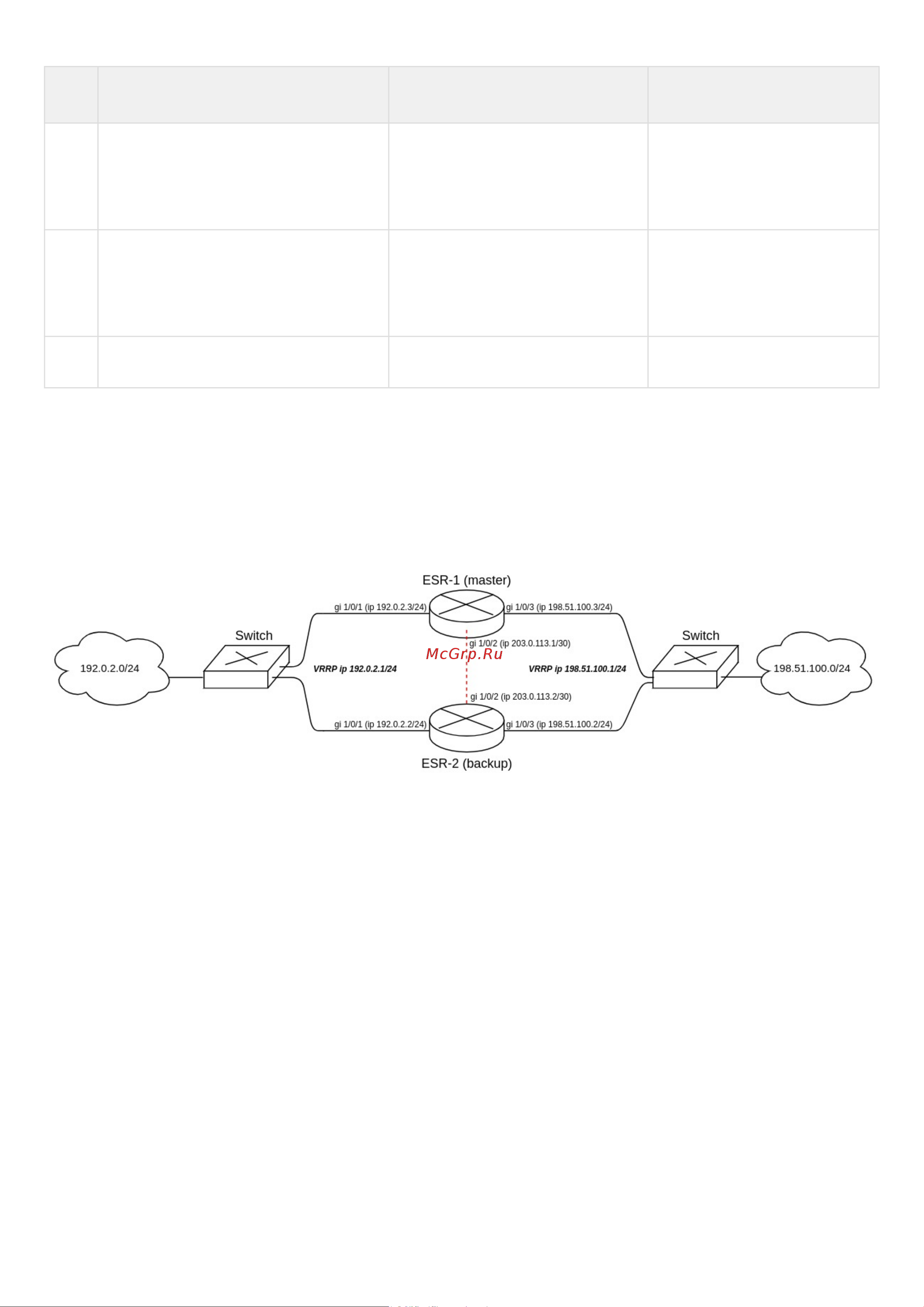

14.3.2 Пример настройки
Задача:
Настроить резервирование сессий firewall для VRRP-группы в unicast-режиме. Необходимо
организовать резервирование для двух подсетей с помощью протокола VRRP, синхронизировать vrrp-
процессы на маршрутизаторах.
Основные этапы решения задачи:
1) Необходимо настроить vrrp-процессы на маршрутизаторах. Для master будем использоватьvrrp
priority 20, для backup будем использоватьvrrp priority 10
2) Необходимо настроить firewall failover в режиме unicast с номером udp-порта 3333 для VRRP-группы.
3) Необходимо настроить зону безопасности для протокола vrrp и протокола udp.
Решение:
Настроим маршрутизатор ESR-1 (master).
