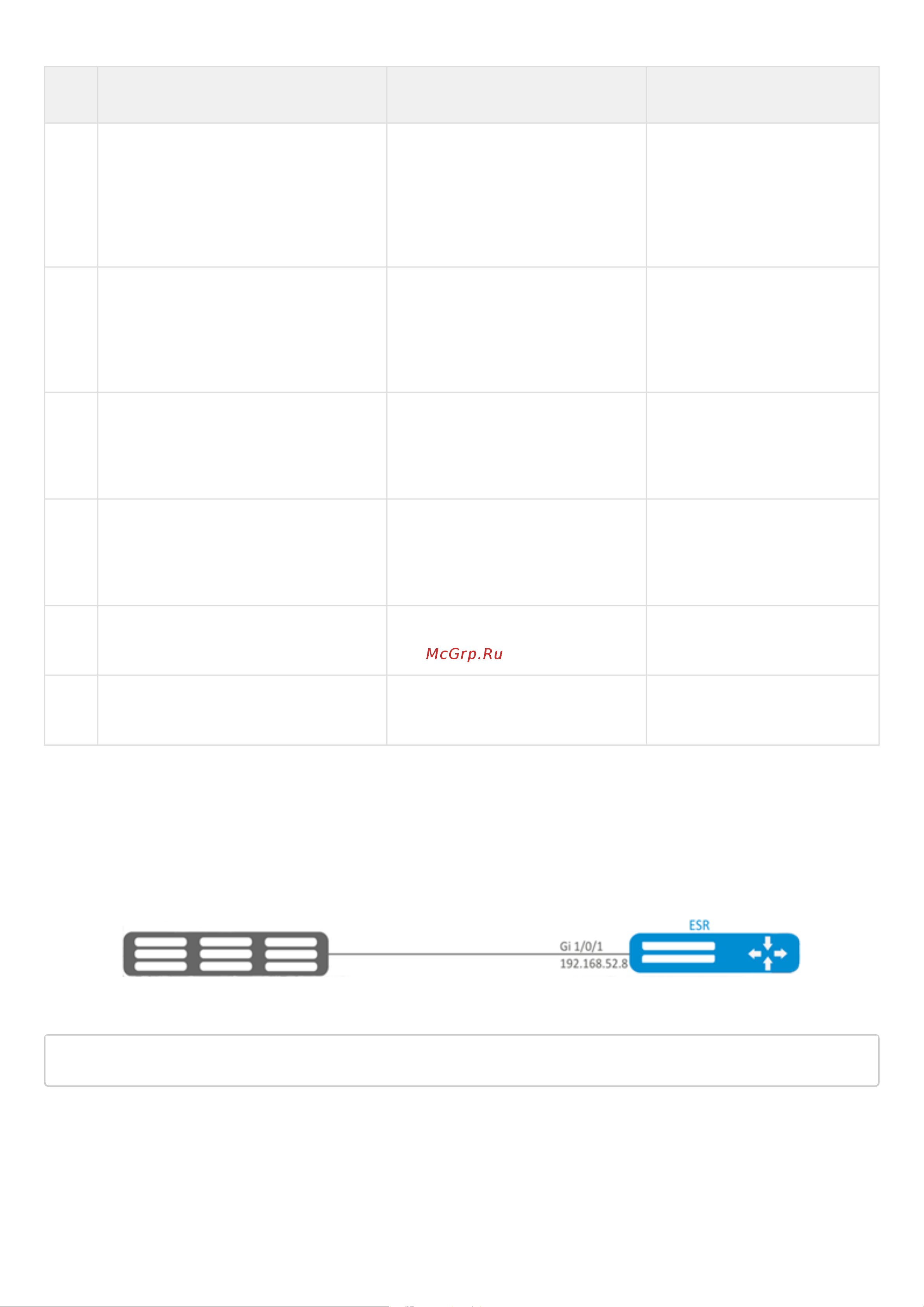

ESR-Series. Руководство по эксплуатации. Версия 1.14.0
587
Шаг Описание Команда Ключи
4 Настройка порта сервера
регистрации.
esr(config-pbx-reg-server)# ip port
<PORT>
<PORT> – номер UDP-порта
сервера регистрации,
принимает значения
[1..65535]. Если используется
стандартный порт 5060, то его
можно не указывать.
5 Задание аутентификационного
имени.
esr(config-pbx-reg-server)#
username <user>
<user> – имя пользователя
для этого транка на
вышестоящем домене,
задается строкой до 31
символа.
6 Задание аутентификационного
пароля.
esr(config-pbx-reg-server)#
authentication password
<password>
<password> – пароль для
этого гранка на вышестоящем
домене, задается строкой до
16 символов.
7 Применение SIP-профиля для транка. esr(config-pbx-reg-server)# profile
<PROFILE>
<PROFILE> – имя SIP
профиля, используемое для
данного транка, задается
строкой до 31 символа.
8 Выбор транспортного протокола (не
обязательно).
esr(config-pbx-reg-server)#
protocol {tcp | udp }
По умолчанию используется
udp.
9 Активация транка. esr(config-pbx-reg-server)#
enable
19.6 Пример настройки VoIP
Задача:
Подключить аналоговые телефонные аппараты и факс-модемы к IP-сети посредством маршрутизатора
ESR. В качестве proxy-сервера и сервера регистрации выступает SIP-сервер, находящийся на ESR.
Решение:
Настройка SIP-профиля:
esr(config)# sip profile 1
