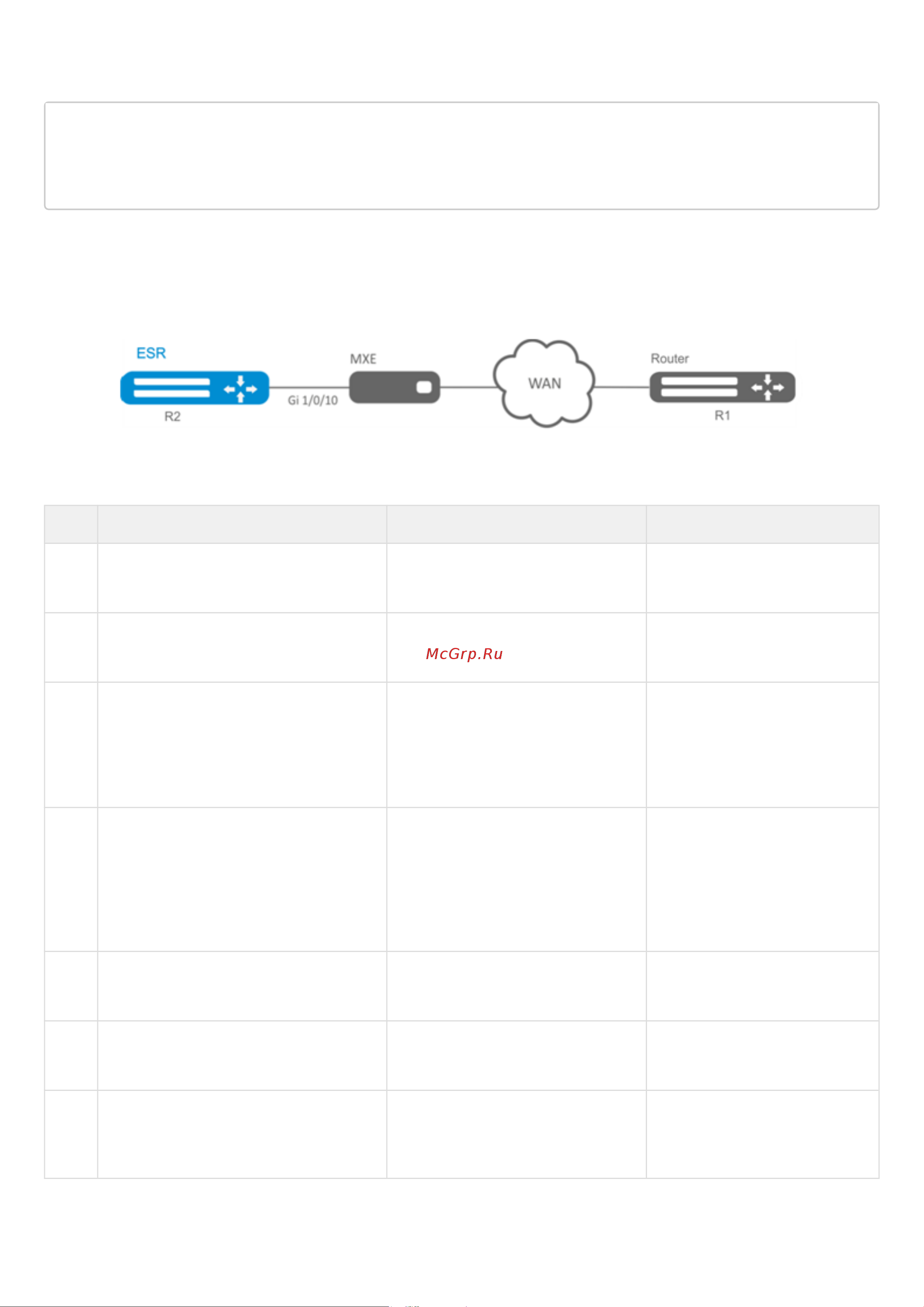

![Eltex ESR-14VF [123/600] Настройка mlppp](/views2/1832180/page123/bg7b.png)
ESR-Series. Руководство по эксплуатации. Версия 1.14.0
123
Изменения конфигурации вступят в действие по следующим командам:
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed
8.8 Настройка MLPPP
Multilink PPP (MLPPP) предоставляет собой агрегированный канал, включающий в себя методы для
распространения трафика через несколько физических каналов, имея одно логическое соединение.
Этот вариант позволяет расширить пропускную способность и обеспечивает балансировку нагрузки.
8.8.1 Алгоритм настройки
Шаг Описание Команда Ключи
1 Настроить группу агрегации. esr(config)# interface multilink
<IF>
<IF> – наименование
интерфейса.
2 Указать описание конфигурируемой
группы агрегации (не обязательно).
esr(config-multilink)# description
<DESCRIPTION>
<DESCRIPTION> – описание
группы агрегации, задаётся
строкой до 255 символов.
3 Задать интервал времени, за который
усредняется статистика о нагрузке на
группе агрегации (не обязательно).
esr(config-multilink)# load-
average <TIME>
<TIME> – интервал в
секундах, принимает
значения [5..150].
Значение по умолчанию: 5.
4 Указать размер MTU (Maximum
Transmition Unit) для группы
агрегации (не обязательно). MTU
более 1500 будет активно только в
случае применения команды "system
jumbo-frames".
esr(config-multilink)# mtu <MTU> <MTU> – значение MTU,
принимает значения в
диапазоне [1280..1500].
Значение по умолчанию:
1500.
5 Включить CHAP-аутентификацию. esr(config-multilink)# ppp
authentication chap
6 Включить игнорирование
аутентификации (не обязательно).
esr(config-multilink)# ppp chap
refuse
7 Указать имя маршрутизатора,
которое отправляется удаленной
стороне для прохождения CHAP-
аутентификации.
esr(config-multilink)# ppp chap
hostname <NAME>
<NAME> – имя
маршрутизатора, задаётся
строкой до 31 символа
