ESR-Series. Руководство по эксплуатации. Версия 1.14.0
134
8.10.1 Алгоритм настройки
Шаг Описание Команда Ключи
1 Указать резервный интерфейс, на
который будет происходить
переключение при потере связи на
основном.
esr(config-if-gi)# backup
interface<IF> vlan <VID>
<IF> – интерфейс, на который
будет происходить
переключение.
<VID> – идентификационный
номер VLAN, задаётся в
диапазоне [2…4094].
Можно также задать
диапазоном через «-» или
перечислением через «,».
2 Указать количество копий пакетов с
одним и тем же MAC-адресом,
которые будут отправлены в
активный интерфейс при
переключении (не обязательно).
esr(config)# backup-interface
mac-duplicate <COUNT>
<COUNT> – количество копий
пакетов, принимает значение
[1..4].
3 Указать количество пакетов в
секунду, которое будет отправлено в
активный интерфейс при
переключении (не обязательно).
esr(config)# backup-interfacemac-
per-second<COUNT>
<COUNT> – количество MAC-
адресов в секунду, принимает
значение [50..400].
4 Указать, что необходимо осуществить
переключение на основной
интерфейс при восстановлении связи
(не обязательно).
esr(config)# backup-interface
preemption

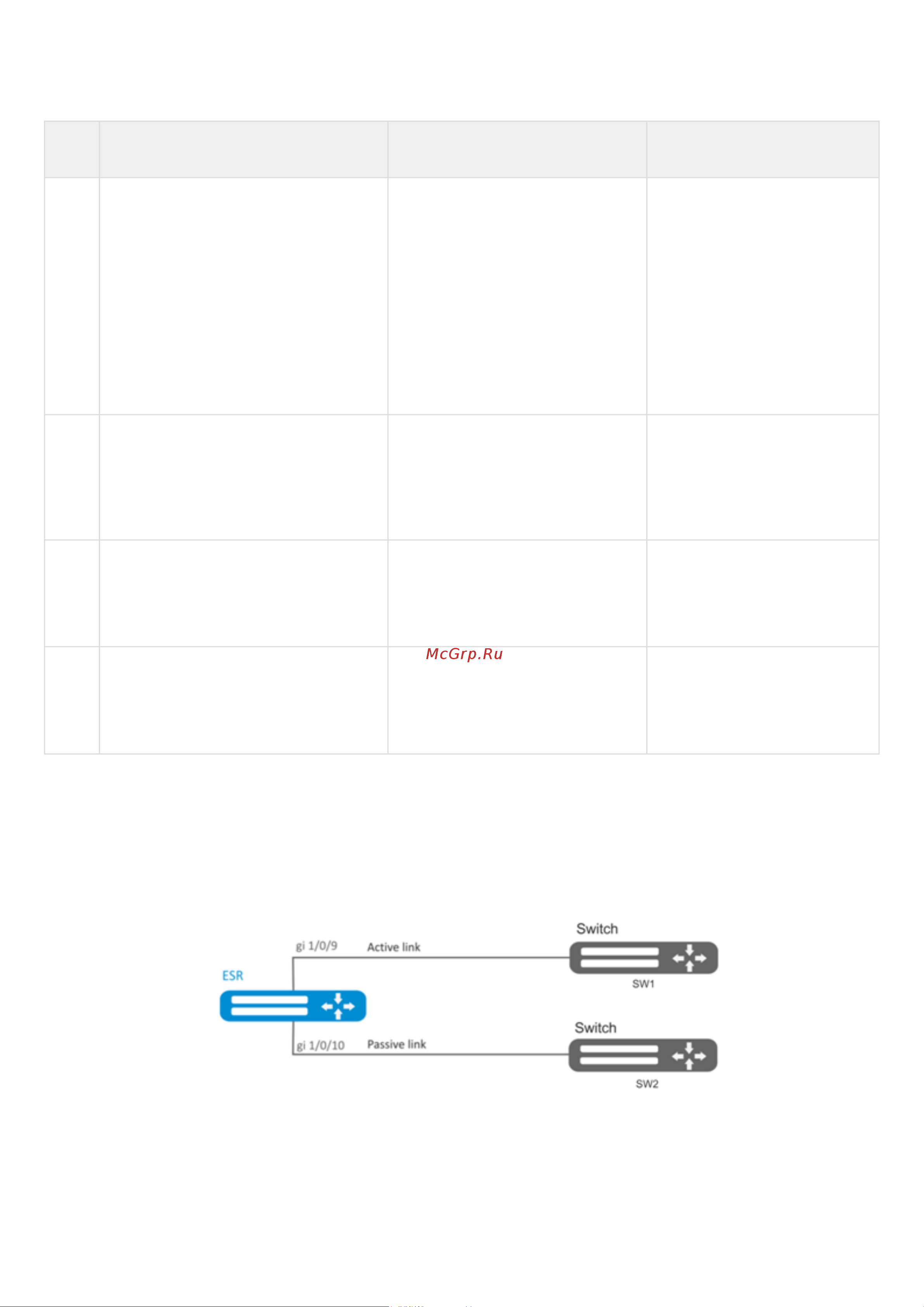

8.10.2 Пример настройки
Задача:
Организовать резервирование L2-соединений маршрутизатора ESR для VLAN 50-55 через устройства
SW1 и SW2.
