ESR-Series. Руководство по эксплуатации. Версия 1.14.0
43
•
•
№ Элемент
передней
панели
Описание
Master Индикатор работы устройства в failover-режимах.
Fan Индикатор аварии вентиляторов.
RPS Индикатор резервного источника электропитания.
8 F Функциональная кнопка для перезагрузки устройства и сброса к заводским настройкам:
при удержании кнопки менее 10 секунд происходит перезагрузка устройства;
при удержании кнопки более 10 секунд происходит перезагрузка устройства и
сброс к заводским настройкам.
9 Console Консольный порт RS-232 для локального управления устройством.

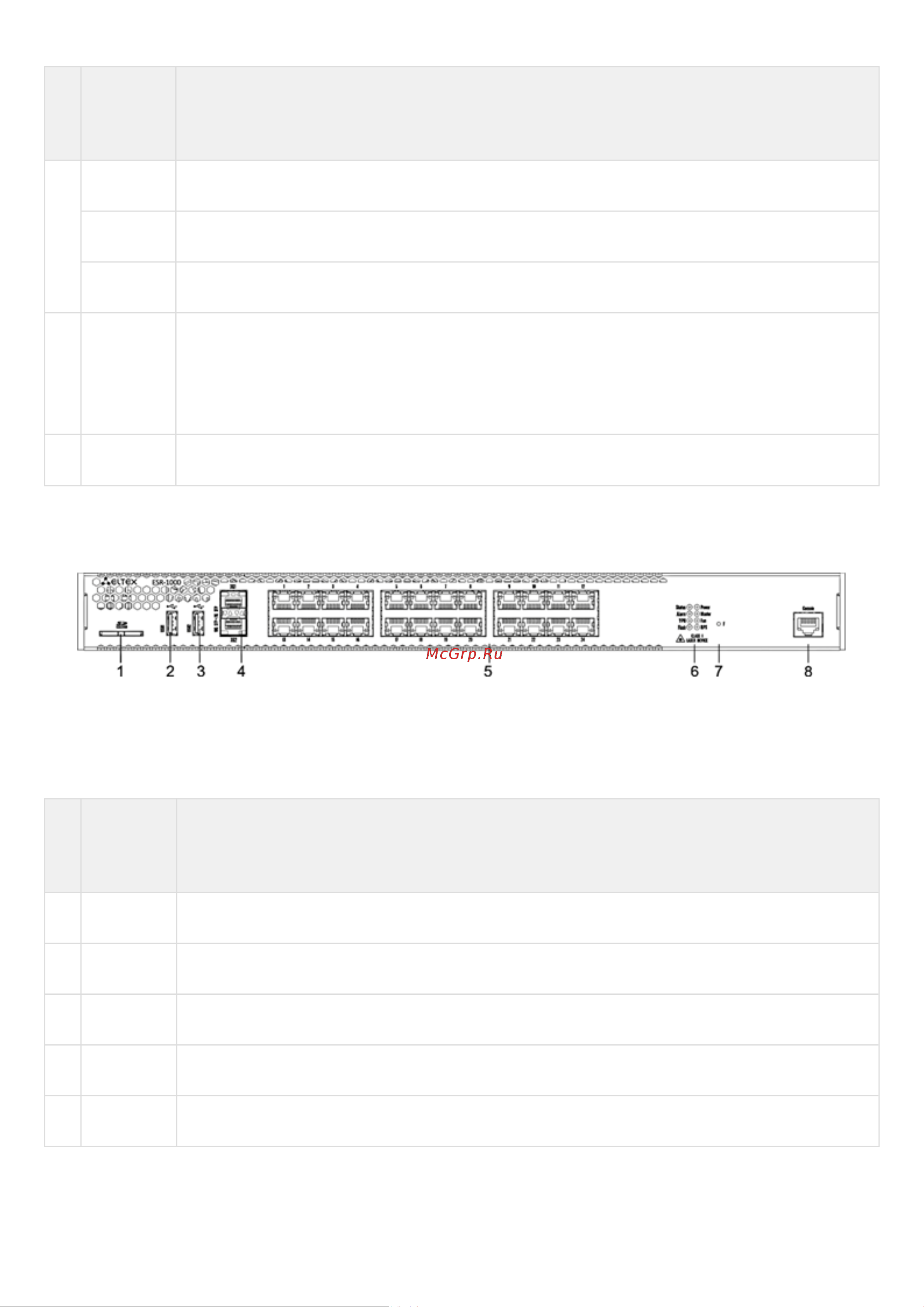

Передняя панель устройства ESR-1000
Внешний вид передней панели показан на рисунке 15.
Рисунок 15 – Передняя панель ESR-1000
В таблице 17 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели устройства ESR-1000.
Таблица 17 – Описание разъемов, индикаторов и органов управления передней панели ESR-1000
№ Элемент
передней
панели
Описание
1 SD Разъем для установки SD-карт памяти.
2 USB1 Порт для подключения USB-устройств.
3 USB2 Порт для подключения USB-устройств.
4 XG1, XG2 Слоты для установки трансиверов 10G SFP+/1G SFP.
5 [1 .. 24] 24 порта Gigabit Ethernet 10/100/1000BASE-T (RJ-45).
